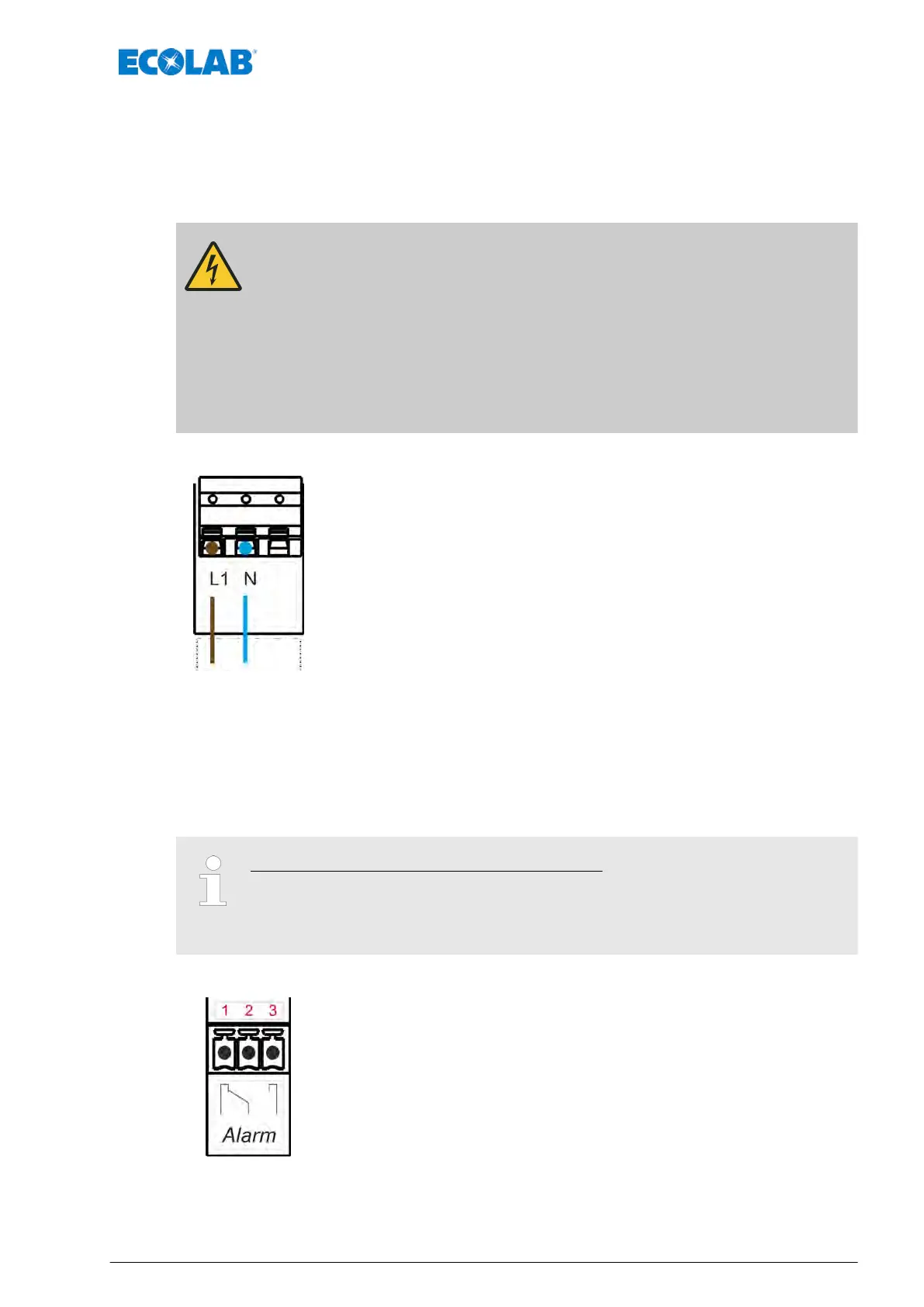

6.4.2 Netzanschluss
Die Netzanschlussleitung ist vom W
erk aus bereits vormontiert.
Sollte aufgrund der örtlichen Gegebenheiten das Netzanschlusskabel ausgetauscht
werden müssen, sind unbedingt alle nachfolgenden Beschreibungen und Hinweise zu
beachten.
VORSICHT!
– Arbeiten am Netzanschluss dürfen ausschließlich durch ausgebildetes
und autorisiertes Fachpersonal durchgeführt werden.
–
Der elektrische Anschluss ist im Geltungsbereich der EU nach den
aktuell geltenden CE-Richtlinien herzustellen.
– Außerdem sind die jeweiligen Bestimmungen der Länder sowie örtliche
EVU-Vorschriften zu beachten.
– Der Netzspannungswert muss mit dem angegebenen Wert auf dem
Typenschild übereinstimmen.
L1 = Netzphase (stromführender Leiter)
Farbe: braun
N = Neutralleiter
Farbe: blau
6.4.3 [Alarm] Alarmausgang
Sobald an der Pumpe ein Alarm oder eine Leermeldung anliegt, wird das Alarmrelais
aktiviert und der Kontakt zwischen Pin 2 + 3 geschlossen.
Diese Funktion kann invertiert werden siehe
Ä
Kapitel 7.10.9 „Alarmrelais“ auf Seite 106.
Beim Anschluss ist folgendes zu beachten:
– Spannungsfreier Kontakt (Relais)
– max. externe Spannung: 230 V
, AC/DC, bei max. 3 A
– Reservemeldung: Kontakt geschlossen / geöffnet ca. 500 ms
1 = NC (Schließerkontakt)
2 = Common
3 = NO (Öf
fnerkontakt)
Montage und Installation
57 417102276 Rev. 5-02.2020
