Iconos Y Navegación Por Carpetas
Para desplazarse por las carpetas con pestañas mostradas en la pantalla LCD,
pulse las teclas DERECHA e IZQUIERDA. La navegación pasa de la última a la
primera carpeta y viceversa.

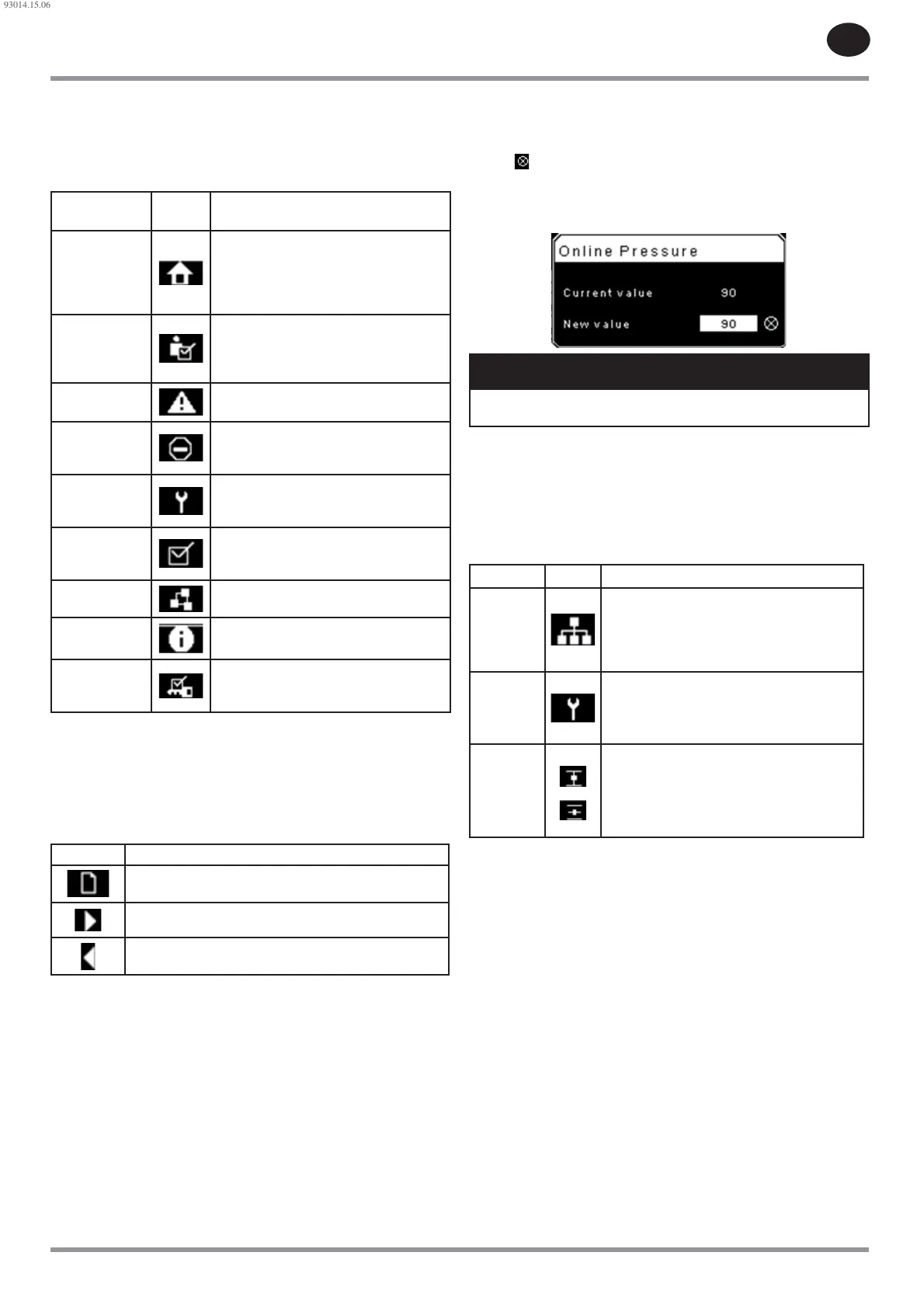

Tabla 29 : Iconos de la barra de carpeta
Nombre de la
carpeta
Icono Descripción
Home (Inicio)
Información principal de rendimiento y de
estado del sistema. La primera página de
esta carpeta es la página predeterminada
cuando se enciende el controlador por
primera vez.
Operator
Settings
(Con guración
del operador)
Opciones del sistema y ajustes de
con guración.
Events (Eventos)
Registro de eventos del sistema.
Trip History
(Historial de
disparos)
Detalla los disparos más recientes.
Maintenance
(Mantenimiento)
Con guración de estado y noti cación
de elementos de mantenimiento del
compresor.
General Settings
(Con guración
general)
Con guración general, como idioma, hora y
unidades de medida.
Secuenciación
integral
Estado y con guración de las
comunicaciones de secuenciación integral.
Status (Estado)
Mediciones o estados desde/de todas las
E/S analógicas y digitales.
Factory Settings
(Ajustes de
fábrica)
Parámetros de ajuste del compresor.
Muestra también las versiones de hardware
y software.
Navegación Por La Página
Una vez seleccionada la carpeta deseada, pulse la tecla ABAJO para moverse
a la zona de selección de página y luego utilice las teclas DERECHA e
IZQUIERDA para seleccionar la página deseada. Utilice la tecla ARRIBA para
volver a las pestañas de las carpetas.
Tabla 30 : Iconos de la página de la barra de títulos
Icono Descripción
Inicio de la zona de selección de página.
Indica que hay más páginas disponibles desplazándose a la
derecha.
Indica que hay más páginas disponibles desplazándose a la
izquierda.
Parámetros De Acceso
Una vez seleccionada la página deseada, pueden seleccionarse los
parámetros de la página utilizando la tecla ABAJO. El cursor se desplazará
al parámetro siguiente cada vez que se pulse la tecla ABAJO. Utilice la tecla
ARRIBA para volver al anterior.
El cursor se desplaza, por lo que, una vez seleccionado el último parámetro,
si se pulsa la tecla ABAJO el cursor se moverá a la barra de carpetas. Si
se selecciona el primer parámetro, pulsando la tecla ARRIBA el cursor se
desplazará a la zona de selección de página.
Tras la selección, se puede acceder a los parámetros pulsando la tecla INTRO.
Realice cambios con las teclas de DESPLAZAMIENTO y luego introduzca
la con guración pulsando nuevamente la tecla INTRO. Tras acceder a un
parámetro, al pulsar la tecla INTRO se introduce la con guración actual en
el programa de control y el cursor vuelve al parámetro seleccionado en la
página.
Si el cursor está en un parámetro que tiene una casilla habilitada/
deshabilitada, pulsando la tecla INTRO se conmuta la con guración.
El icono
aparece en las ventanas de entrada numérica (ver gura 5.4
abajo). Colocando el cursor encima y pulsando la tecla INTRO se cancelará la
entrada y los cambios realizados.
Figura 69 : Ventana de introducción numérica
AVISO
No todas las páginas tienen parámetros con gurables. Algunas tienen
únicamente información de solo lectura.
Iconos Del Panel
El panel presenta una vista general rápida del estado del sistema. La tabla
siguiente incluye una lista de los iconos del panel y su de nición. Tenga
en cuenta que el color de los iconos cambia según el estado jado por la
aplicación durante el funcionamiento.
Tabla 31 : Iconos del panel
Nombre Icono Descripción
Remote
Control
(Control
remoto)
El control remoto está habilitado. Puede
ser “Remote Start/Stop” (Activar/desactivar
remoto), “COM Control” (Control COM), “Integral
Sequencing” (Secuenciación integral) o “Web
Control” (Control Web).
Se requiere
servicio
Se acerca o ha caducado un recordatorio de
revisión
(p. ej.: se debe cambiar un ltro de aire o de
aceite).
Unloaded
(Sin carga)
o
Loaded
(Con carga)
El compresor está en estado descargado.
El compresor está en estado cargado.
Mensajes De Estado Del Panel
El panel también muestra el estado operativo actual del compresor. Los
siguientes estados pueden encontrarse durante el funcionamiento de la
máquina:
Ready to Start (Listo para empezar): el compresor no presenta
actualmente condiciones de inhibición de arranque o activación. La
máquina puede arrancarse pulsando el botón “Start” (Iniciar) en cualquier
momento.
Starting (Arranque): se manda un comando de inicio al compresor
y se inicia la secuencia de arranque. El periodo de tiempo para este
estado puede variar, dependiendo del tipo de sistema de arranque de la
máquina.
Load Delay (Retardo de carga): el compresor espera durante un breve
periodo de tiempo después de arrancar y antes de que la máquina pueda
cargar. De esta forma, se garantiza que la máquina se encuentra en una
condición operativa antes de cargar.
Running Loaded (Cargado y en funcionamiento): el compresor está
funcionando y produciendo aire. La válvula de entrada está abierta y la
válvula de escape está cerrada.
Running Unloaded (Sin carga y en funcionamiento): el compresor está
funcionando pero no produce aire. La válvula de entrada está cerrada y la
válvula de escape está abierta.
•
•
•
•
•
