80447162 Rev B PT-49
PT
Compressor de velocidade variável
Pasta home

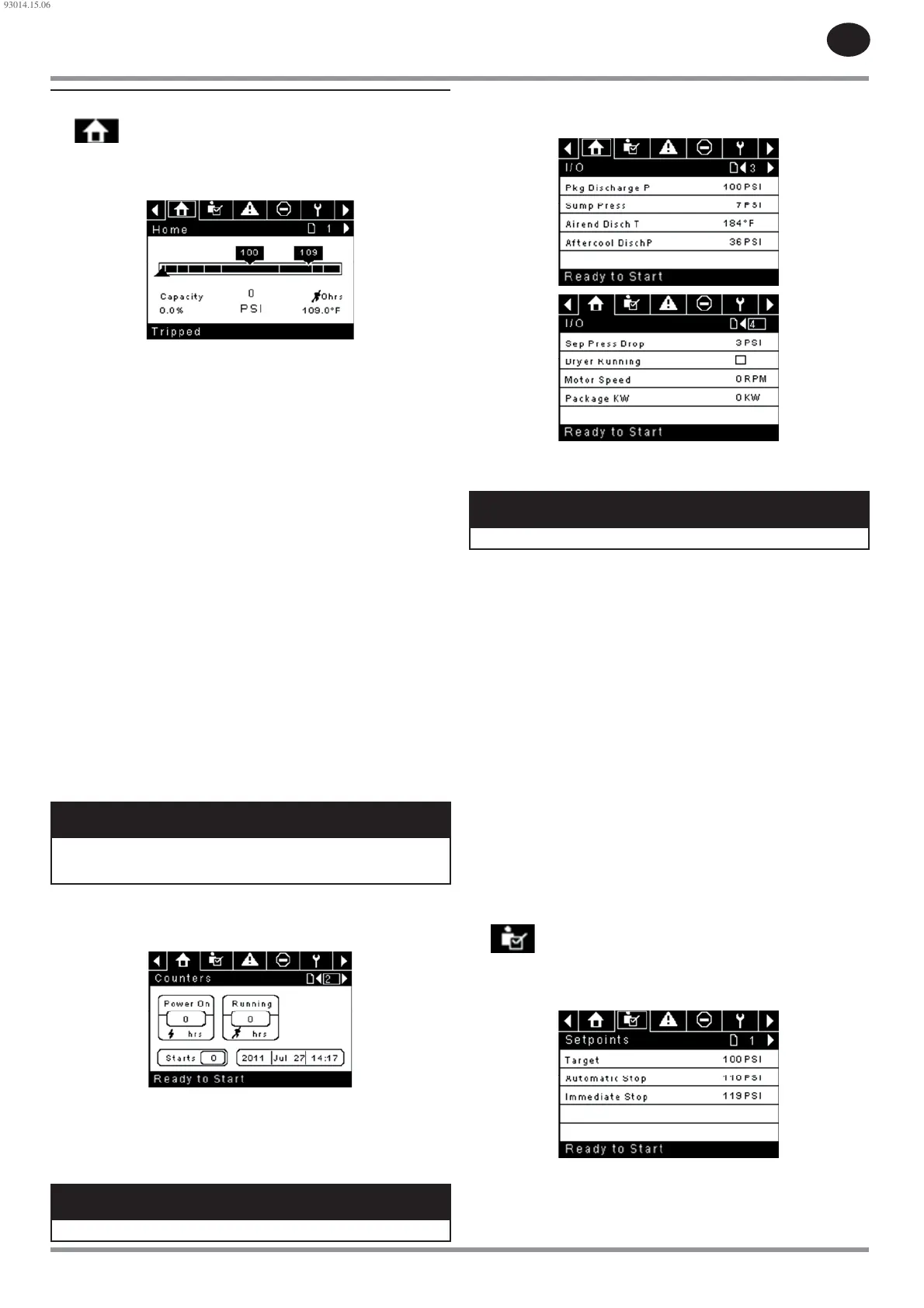

Página 1 - Descrição geral do sistema
Figura 97 : Descrição geral do sistema
Este é o ecrã prede nido após ligar o sistema.
Ponto de Con guração da Pressão-alvo Indicado na caixa negra, que está
sempre centrada no manómetro. Trata-se da pressão que o compressor está
a tentar manter através do ajuste da velocidade do motor.
Ponto de Con guração da Paragem Automática Indicado na caixa negra,
que está sempre à direita do centro do manómetro. Quando o compressor
atingir este ponto de con guração, o compressor descarregará e parará assim
que o motor atinja uma velocidade mínima e o motor do compressor esteja a
funcionar durante 2 minutos, no mínimo.
Pressão de Descarga do Conjunto Indicada pelos números grandes
centrados abaixo do manómetro e pela seta vermelha. Esta é a pressão de
saída do compressor.
Unidade de Medida da Pressão Indicada abaixo da Pressão de Descarga do
Conjunto. Esta é seleccionável a partir da pasta DEFINIÇÕES GERAIS.
Capacidade Percentual Indicada no lado inferior esquerdo do ecrã, sob a
forma de números e grá co de barras. Representa a quantidade de ar que
o compressor está a produzir enquanto percentagem da sua capacidade
máxima.
Temperatura da Descarga do Bloco Compressor Indicada pelos números
no canto inferior direito do ecrã. Esta é a temperatura da mistura de ar/óleo
na descarga do módulo de compressão.
Unidade de Medida da Temperatura Indicada à direita da Temperatura
da Descarga do Bloco Compressor. Esta é seleccionável a partir da pasta
DEFINIÇÕES GERAIS.
Horas de Funcionamento Indicam o número de horas de funcionamento do
compressor.
NOTA
Os pontos de con guração da pressão-alvo e paragem automática
podem ser seleccionados e modi cados nesta página. Todas as outras
informações desta página são só de leitura.
Página 2 - Contadores
Figura 98 : Contadores
Medidores de Horas Indicam as horas que: o controlador esteve ligado e o
compressor esteve a funcionar.
Arranques Indicam o número de vezes que se tentou iniciar o compressor.
Data e Hora Ajustáveis e con guráveis na pasta DEFINIÇÕES GERAIS.
NOTA
Todas as informações nesta página são só de leitura.
Páginas 3 e 4 - Entradas analógicas e informações sobre o compressor
Figura 99 : Entradas analógicas e informações sobre o compressor
Qualquer sensor que não esteja instalado ou comunique uma falha
apresentará um símbolo [ - - ].
NOTA
Todas as informações nestas páginas são só de leitura.
As seguintes entradas analógicas são apresentadas nesta secção.
Pressão de Descarga do Conjunto – A pressão que o compressor está a
fornecer às instalações
Pressão no Reservatório – A pressão interna do compressor no depósito
do reservatório.
Temperatura de Descarga do Bloco Compressor – A temperatura da
mistura de ar/óleo na descarga do módulo de compressão.
Pressão de Descarga do Pós-refrigerador (apenas unidades com
secador integrado) - Pressão fornecida pelo compressor a montante do
secador
Queda de Pressão do Separador – A queda de pressão no elemento do
separador
Estado de Funcionamento do Secador (apenas unidades com secador
integrado) - Caixa de veri cação que mostra se o secador está em
funcionamento (seleccionada) ou não (em branco)
Adicionalmente, são incluídas nesta secção as seguintes leituras de estado do
compressor:
Velocidade do Motor - A velocidade actual do motor, em rpm
kW do Conjunto - A alimentação de corrente consumida pelo conjunto,
incluindo os VSD principal e do insu ador
Pasta de de nições do operador
Páginas 1 e 2 De nições do operador
Figura 100 : De nições do operador
Pressão-alvo - O compressor irá variar a sua velocidade para manter uma
pressão de descarga do conjunto o mais próximo deste valor possível.
Intervalo (em PSI): 65 - 145 (compressores sem TAS).
: 65 - 138 (Compressores Equipados com TAS)
•
•
•
•
•
•
•
•
93014.15.06
