80447162 Rev B FR-13
FR
MODE D'EMPLOI (CONTRÔLEUR DE SÉRIE XE-90M)
Interface Utilisateur
La con guration standard de l'interface utilisateur du contrôleur se compose
de la membrane et de l'écran à cristaux liquides. La membrane comprend
cinq touches de commande (DÉMARRAGE, ARRÊT, CHARGE, DÉCHARGE et
RÉINITIALISER), quatre touches de navigation (HAUT, DROITE, GAUCHE et
BAS) et une touche de sélection du mode d'édition (ENTRÉE). Ces touches,
l'écran graphique couleur et les icônes à diodes électroluminescentes
constituent l'interface utilisateur du compresseur.

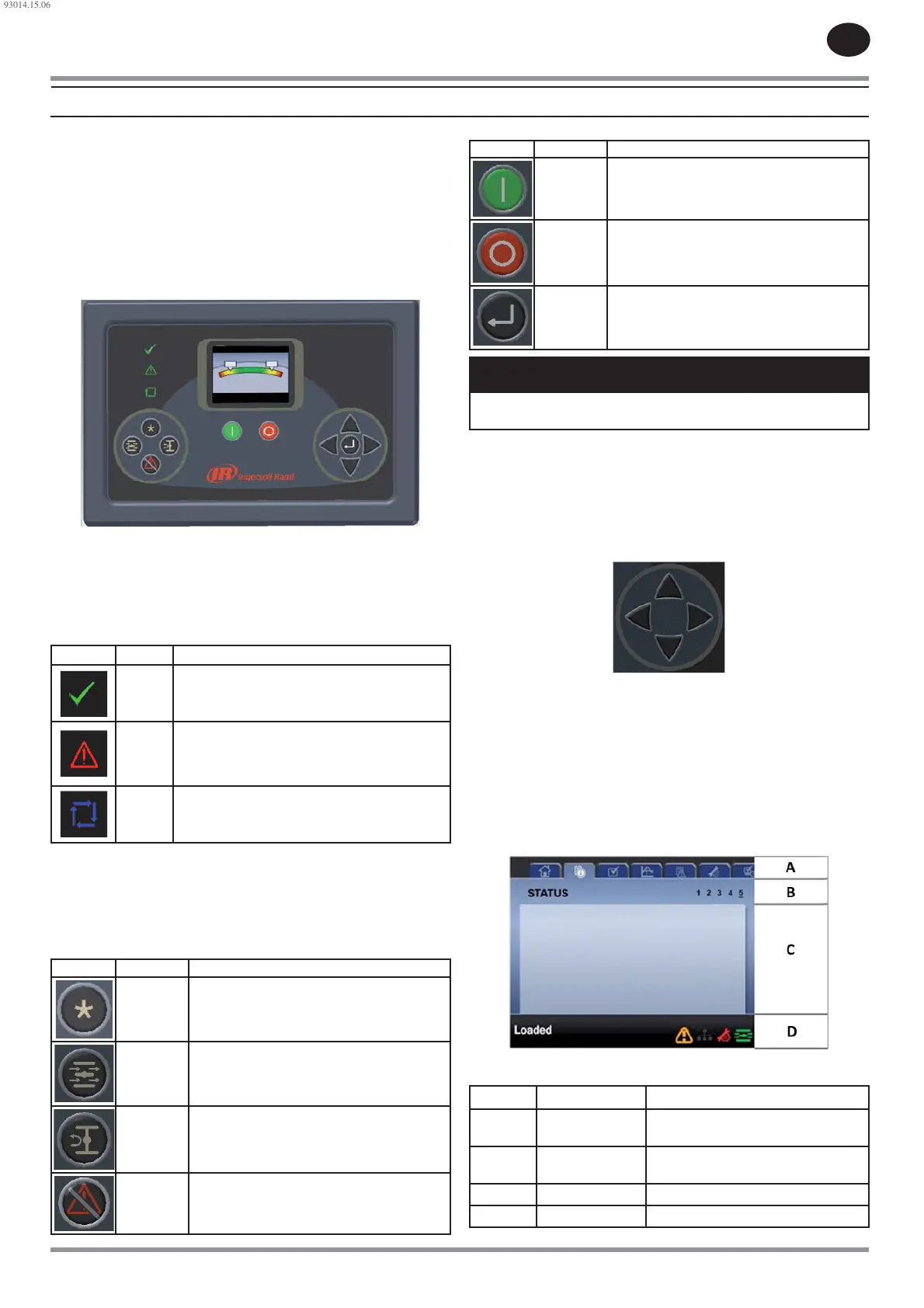

Illustration 7 : Interface du contrôleur
Icônes del d’indication de marche
Trois icônes DEL sont utilisées pour indiquer l'état en cours du système
de contrôle à partir d'une certaine distance ; elles sont situées sur le côté
supérieur gauche de l'interface l'utilisateur.
Tableauau 4 : icônes del d'indication de marche
Icône Nom Fonction
OK
S'allume lorsqu'aucun avertissement ou
déclenchement n'est détecté. Peut être dans l'état
Prêt ou Pas prêt.
Alerte
S'allume lorsqu'un avertissement (clignotant) ou
un déclenchement (constant) est détecté. Peut
être en état Prêt (Avertissement) ou Pas Prêt
(Déclenchement).
Auto
S'allume lorsque le compresseur s'arrête en mode
de redémarrage automatique.
Touches de commande
Ces touches permettent de commander le contrôleur à e ectuer les actions
décrites dans le Tableauau suivant. Lorsque l'une de ces touches est appuyée,
l'action ci-dessous sera lancée et enregistrée dans le journal des évènements.
Tableauau 5 : Touches de commande
Icône Nom Fonction
--- Aucune
Charge
Met le compresseur dans le mode de
fonctionnement sélectionné. L'unité se met en
charge si les conditions de mise en charge sont
satisfaites.
Décharge
Met le compresseur à l'état déchargé. L'unité
fonctionnera hors charge.
Réinitialiser
E ace les avertissements et les déclenchements
une fois la condition corrigée.
Icône Nom Fonction
Démarrage Démarre le compresseur.
Arrêt
Arrête le compresseur. Appuyer sur ce bouton
au lieu du bouton d'arrêt d'urgence pour une
procédure d'arrêt normal.
Entrée
Permet d'alterner entre l'écran du mode de
navigation et l'écran du mode d'édition.
REMARQUE
Les touches CHARGE et DÉCHARGE ne s'utilisent pas sur les
compresseurs à vitesse variable.
Touches de navigation
Il y a quatre touches de navigation (HAUT, DROITE, BAS et GAUCHE). La
touche ENTRÉE n'est pas considérée comme une touche de navigation ; elle
est utilisée conjointement aux touches de navigation pour faire ou con rmer
une sélection.
Illustration 8 : Touches de navigation
L'activation d'une des touches de navigation permet à l'utilisateur de
remonter dans le chemin de navigation. Chaque fois que la touche est
appuyée, une nouvelle étape est franchie. Après avoir atteint la n du chemin
de navigation, appuyer à nouveau sur la touche pour revenir au début. Si la
touche opposée est activée, l'utilisateur se déplacera en direction opposée
du chemin de navigation. Une fois le début atteint, appuyer sur la touche
opposée pour revenir à la n du chemin de navigation.
Agencement de l’écran
Illustration 9 : Agencement de l'écran
g
Tableauau 6 : gencement de l'écran
Légende Nom Description
A Barre des dossiers
Utilise des onglets pour identi er
graphiquement chaque dossier.
B Barre de titre
Identi e le dossier en cours et la page
(soulignée).
C Contenu de page Contenu de la page en cours.
D Tableauau de bord A che l'état du système.
93014.15.06
