Ingersoll-Rand R132 User Manual

80447162 Rev B PT-15
PT
Opções Da Pasta (Velocidade Fixa)
Pasta de início
Página 1: Visão Geral do Sistema

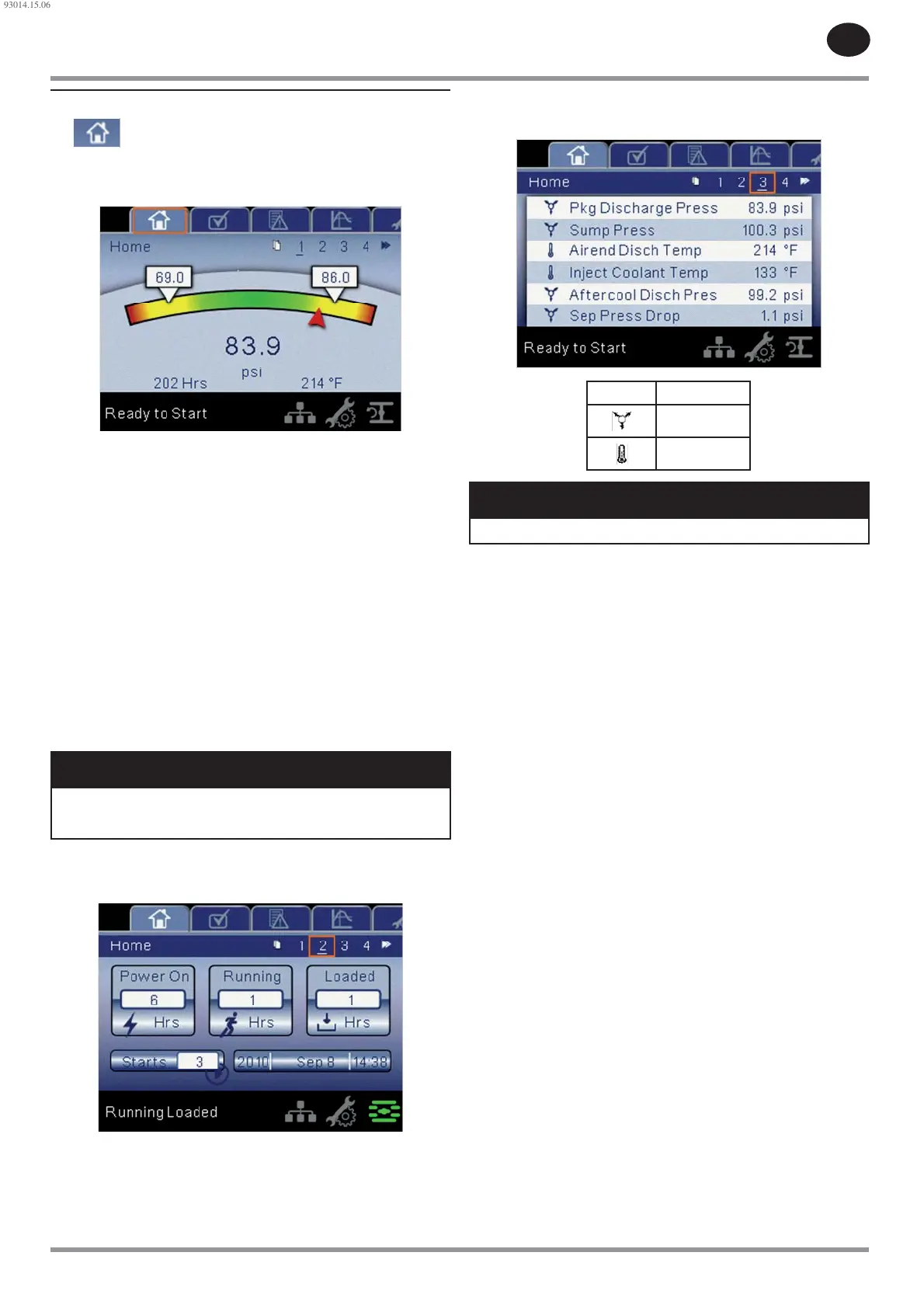

Figura 11 : Pasta de Início
Este é o ecrã padrão de fábrica após ligar o sistema.
O Ponto de Con guração da Pressão Online é indicado na caixa branca
e pela seta branca, que está sempre à esquerda do centro no calibrador.
O Ponto de Con guração da Pressão O ine é indicado pela caixa
branca e pela seta branca, que está sempre à direita no calibrador.
A Pressão de Descarga do Dispositivo é indicada pelos números
grandes centrados abaixo do calibrador e pela seta vermelha.
A Unidade de Medida da Pressão é indicada abaixo da Pressão de
Descarga do Dispositivo. São seleccionáveis a partir da pasta De nições
Gerais.
A Temperatura da Descarga da Câmara de Compressão é indicada
pelos números no canto inferior esquerdo do ecrã.
A Unidade de Medida da Temperatura é indicada à direita da
Temperatura da Descarga da Câmara de Compressão. Esta é seleccionável
a partir da pasta De nições Gerais.
As Horas em Funcionamento indicam o número de horas de
funcionamento do compressor.
NOTA
Os pontos de con guração online e o ine podem ser seleccionados e
modi cados nesta página. Todas as outras informações desta página
são apenas de leitura.
Página 2: Contadores
Figura 12 : Contadores
Os Medidores de Horas indicam as horas que: o controlador foi ligado, o
compressor funcionou e o compressor funcionou em carga.
Os Arranques indicam o número de vezes que se tentou iniciar o
compressor.
Data e Hora (ro/ap) são ajustáveis e con guráveis na pasta De nições
Gerais.


•
•
•
•
•
•
•
•
•
•
Páginas 3-4: Entradas Analógicas
Figura 13 : Entradas Analógicas
Ícone Signi cado
Pressão
Temperatura
NOTA
Todas as informações nestas páginas são apenas de leitura.
As seguintes entradas analógicas são apresentadas nesta secção:
Pressão de Descarga do Dispositivo
Pressão no Reservatório
Temperatura da Descarga da Câmara de Compressão
Temperatura do Líquido Refrigerante Injectado
Temperatura de Descarga do Radiador de Pós-Refrigeração
Queda na Pressão do Separador
Queda na Pressão no Filtro do Líquido Refrigerante
Vácuo de Entrada
Pressão de Descarga do Radiador de Pós-Refrigeração (apenas em
unidades com secador integrado)
Pressão remota (opcional)
•
•
•
•
•
•
•
•
•
•
93014.15.06
