PT
PT-60 80447162 Rev B

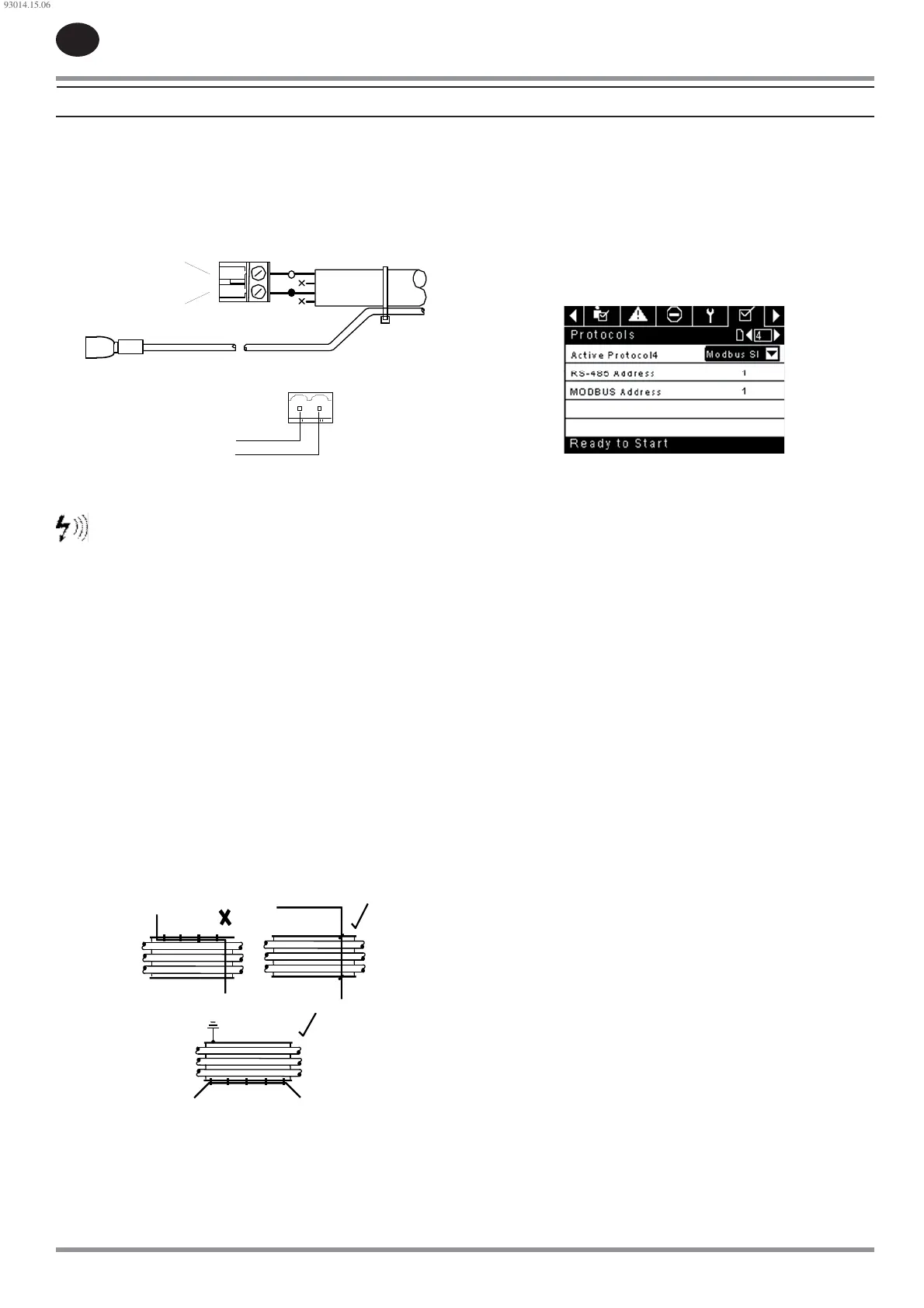

CONTROLO E LIGAÇÃO DA MODBUS
Ligação à rede MODBUS
O controlador Xe-70M foi concebido para servir de interface com qualquer
dispositivo compatível com Modbus RTU mestre que utilize um cabo Belden
9841 ou RS-485 equivalente. Para ligar à rede, o cabo tem de ser ligado à
porta X04 do controlador, tal como apresentado nos diagramas abaixo:
Figura 126
2
1
L2
L1
Xe70M Phoenix 2 Pin
Connector
21
L2
L1
X04
Rede RS-485
As comunicações de dados RS-485 e outros sinais de baixa tensão
podem estar sujeitos a interferência eléctrica. Este potencial pode resultar
numa situação de mau funcionamento ou anomalia intermitentes difícil de
diagnosticar. Para evitar esta possibilidade, utilize sempre cabos blindados,
bem soldados a uma boa ligação à terra numa extremidade. Além disso,
tenha o devido cuidado com a instalação dos cabos.
Nunca encaminhe um cabo de comunicações de dados RS-485 ou
um cabo de sinal de baixa tensão ao lado de um cabo de alimentação
trifásico de alta tensão. Caso seja necessário cruzar cabos de
alimentação eléctrica, cruze-os sempre na perpendicular.
Se for necessário seguir o trajecto de cabos de alimentação eléctrica
numa distância curta (por exemplo: desde uma unidade de compressor
até uma parede ao longo de um caminho de cabos suspenso) prenda
o cabo RS-485 ou o cabo de sinal ao exterior de um caminho de cabos
ligado à terra de modo a que o caminho de cabos forme um escudo de
interferência eléctrica ligado à terra.
Sempre que possível, não encaminhe um cabo de sinal RS-485 ou cabo
de sinal junto de equipamento ou dispositivos que possam ser uma
fonte de interferência eléctrica (por exemplo: transformador trifásico de
alimentação de energia, unidade de comutação de alta tensão, módulo
de motor de inversão de frequência, antena de comunicações rádio).
Figura 127
1.
2.
3.
Selecção de endereços MODBUS
Cada compressor ligado à rede MODBUS terá um único endereço atribuído,
com início no compressor 1 e aumentando sequencialmente até ao número
de compressores ligados à rede MODBUS.
O endereço Modbus de cada compressor é de nido no Separador de
De nições Gerais, Página 4. A de nição do Endereço Modbus prede nido do
controlador é 1.
Além disso, o protocolo activo tem de ser de nido para Modbus Secundário.
Figura 128
De nições do MODBUS principal
Para comunicar devidamente com o controlador Xe-M, o Modbus principal
tem de ser de nido para comunicar com a seguinte con guração:
Velocidade de transmissão - 9600
Bits de Dados - 8
Bits de Paragem - 1
Paridade - Nenhuma
Recomendam-se os seguintes parâmetros de consulta para um
funcionamento ideal do sistema:
Relação de Consulta: Não inferior a 500 ms
Tempo limite: 500 ms
Novas tentativas: 2
93014.15.06
