80447162 Rev B FR-59
FR
Heures de fonctionnement - Nombre d’heures de fonctionnement du
moteur du compresseur
Vitesse du moteur – Vitesse courante du moteur en tours/minute
Heure – Heure de la journée.
Courant du moteur – Courant électrique actuel du moteur.
Tension du moteur – Tension électrique au niveau du moteur.
Tension de liaison CC – Tension de bus CC sur le VSD
kW du groupe compresseur – Alimentation courante consommée par le
groupe compresseur
Température du dissipateur de chaleur – Température du VSD au
niveau du dissipateur de chaleur
Température de la carte de contrôle – Température du VSD au niveau
de la carte de contrôle

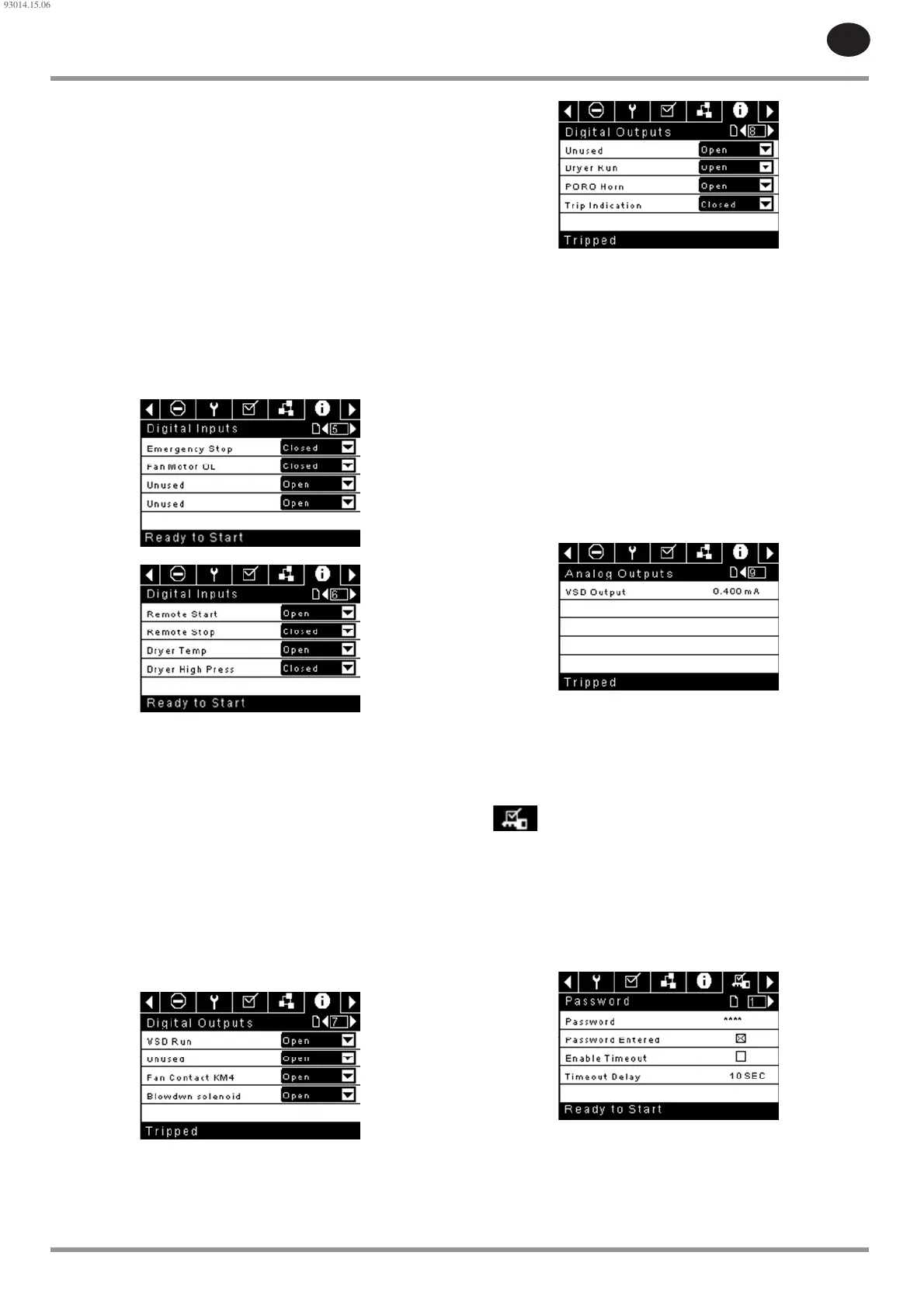

Pages 5 Et 6 – Entrées Numériques
Illustration 117 : Entrées Numériques
Entrées numériques : (Mot de passe requis)
Chaque entrée numérique dispose d’un indicateur qui a che si le statut de
l’entrée est « OUVERT » ou « FERMÉ ». Il s’agit de l’état physique de l’entrée et
ne correspond pas nécessairement à la condition logique. L’état normal est
indiqué dans le tableau ci-dessous.
Arrêt d’urgence – Normalement fermé
Surcharge du moteur principal/du ventilateur – Normalement fermé
Démarrage à distance - Normalement ouvert
Arrêt à distance – Normalement fermé
Défaut de température du sécheur – Normalement ouvert
Pression élevée du sécheur – Normalement fermé
Pages 7 Et 8 – Sorties Numériques
Illustration 118 :Sorties Numériques
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Sorties numériques (Mot de passe requis) :
Chaque sortie numérique dispose d’un indicateur qui a che si le statut de
l’entrée est « OUVERT » ou « FERMÉ ». Il s’agit de l’état physique de l’entrée et
ne correspond pas nécessairement à la condition logique. L’état normal est
indiqué dans le tableau ci-dessous.
Contact de fonctionnement du VSD K1 – Normalement ouvert
Contact du démarreur du ventilateur KM4 – Normalement ouvert
Électrovanne de purge 1SV – Normalement ouvert
Fonctionnement du sécheur / Fonctionnement du ventilateur
– Normalement ouvert
Klaxon PORO – Normalement ouvert
Indicateur de déclenchement – Normalement ouvert
Page 9 – Sorties Analogiques
Illustration 119 : Sorties Analogiques
Analog Outputs:
TLa valeur des sorties analogiques est en mA.
Sortie VSD
Dossier Des Paramètres D’usine
Ce dossier est réservé au personnel d’usine et de maintenance IR. Un mot
de passe doit être entré sur la page un pour con gurer les valeurs contenues
dans le dossier. Ce dossier est utilisé pour con gurer les paramètres
spéci ques au compresseur et pour a cher les informations du logiciel du
contrôleur.
Page 1 – Mot De Passe
Illustration 120 : Mot De Passe
Mot de passe :
Fournit l’accès pour saisir un mot de passe valide a n d’accéder aux
paramètres du mot de passe protégé. Pour saisir le mot de passe, faites dé ler
l’écran vers le bas jusqu’à la valeur du mot de passe et appuyez sur la touche
retour.
•
•
•
•
•
•
•
93014.15.06
