ES
ES-60 80447162 Rev B

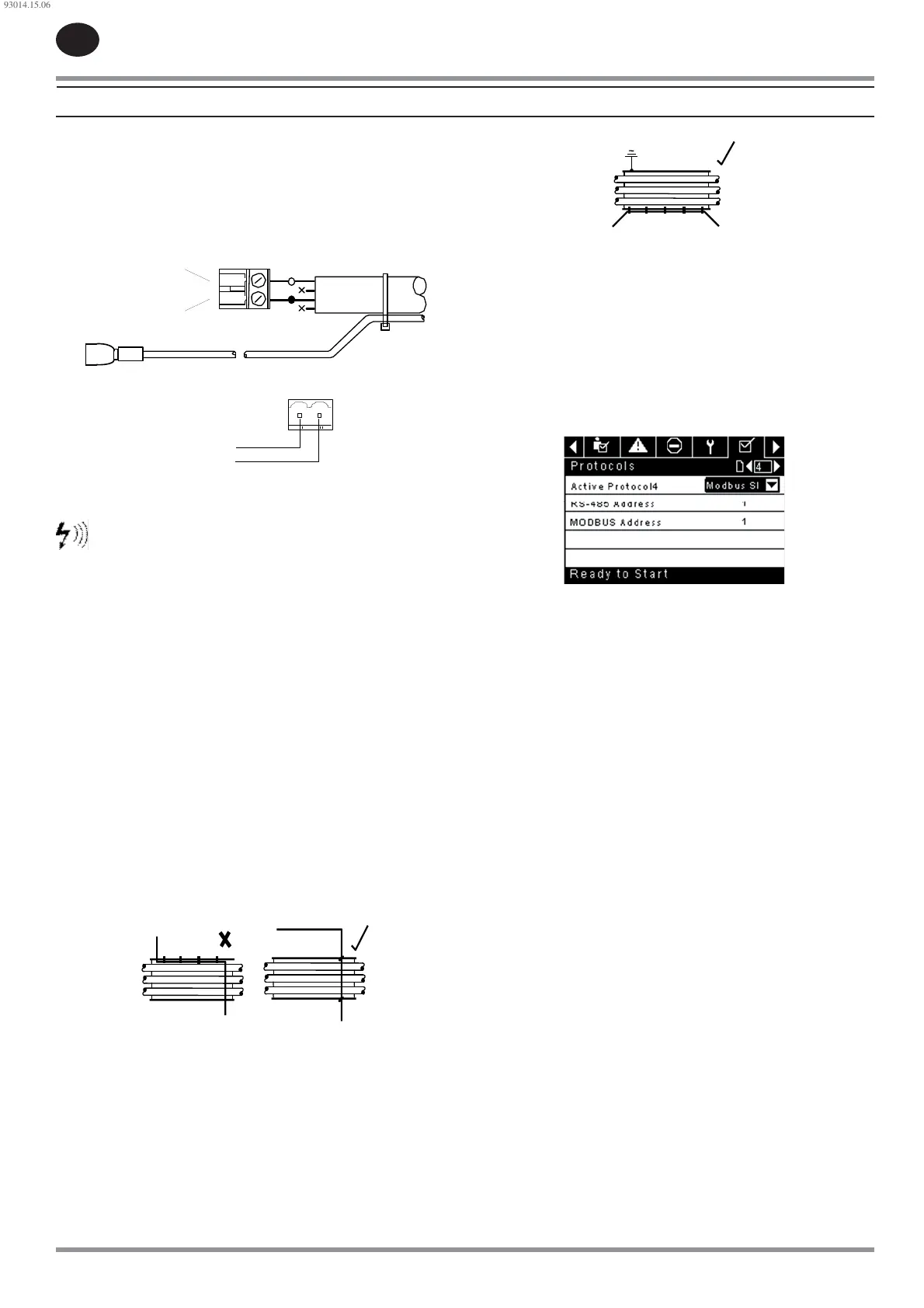

CONTROL Y CONEXIÓN DE MODBUS
Conexión A La Red Modbus
El controlador Xe-70M está diseñado para comunicarse con cualquier
dispositivo maestro RTU Modbus utilizando un cable Belden 9841 o un cable
RS-485 equivalente. Para poder conectarse a la red, el cable debe conectarse
al puerto X04 en el controlador como se muestra en los esquemas siguientes:
Figura 126
2
1
L2
L1
Xe70M Phoenix 2 Pin
Connector
21
L2
L1
X04
Red Rs-485
Las comunicaciones de datos RS-485 y otras señales de baja tensión
pueden estar sometidas a interferencias eléctricas. Esto puede producir
funcionamientos inadecuados intermitentes o anormales que resultan
difíciles de diagnosticar. Para evitar esta posibilidad utilice siempre cables
aislados, conectados de manera segura a una buena descarga a tierra en un
extremo. Además, preste atención especial al enrutamiento del cable durante
la instalación.
Nunca coloque los cables de comunicación de datos RS-485 o de
señales de baja tensión al lado de cables con suministro eléctrico
trifásico de alta tensión. Si es necesario cruzar la ruta de los cables de
suministro de corriente eléctrica, cruce siempre en ángulo recto.
Si es necesario seguir el camino de los cables de alimentación durante
una distancia corta (por ejemplo: desde una unidad de compresor
a una pared por una bandeja suspendida para cables), conecte el
cable de la RS-485 o de señales por la parte exterior de la bandeja
portacables con derivación a tierra de manera que la bandeja forme
una pantalla contra interferencias conectada a tierra.
En la medida de lo posible, nunca coloque un cable RS-485 o de
señales cerca de equipos o dispositivos que puedan ser fuente de
interferencias eléctricas (por ejemplo: Transformadores de suministro
eléctrico trifásico, dispositivos de distribución de alta tensión, módulos
inversores de frecuencia, antenas de comunicaciones de radio).
Figura 127
1.
2.
3.
Selección De Dirección Modbus
Cada compresor conectado a la red MODBUS tendrá una dirección asignada
exclusiva empezando por el compresor 1 y aumentando secuencialmente
hasta el número de compresores conectados a la red MODBUS.
La dirección Modbus para cada compresor se de ne en la pestaña “General
settings” (Con guración general), página 4. El ajuste predeterminado para la
dirección Modbus del controlador es 1.
Además, el protocolo activo debe de nirse en Modbus Slave (Modbus
secundario).
Figura 128
Con guración De Modbus Maestro
Para poder comunicarse correctamente con el controlador Xe-M, el Modbus
maestro debe con gurarse con los valores siguientes:
Tasa de baudios: 9 600
Bits de datos: 8
Bits de parada: 1
Paridad: ninguna
Para un funcionamiento óptimo del sistema, se recomiendan los parámetros
de sondeo siguientes:
Tasa de sondeo: No inferior a 500 ms
Tiempo de espera: 500 ms
Serie: 2
93014.15.06
