REMARQUE
Une détérioration des MOV indique que le compresseur a été exposé à
de très hautes tensions.
Une détérioration des MOV en raison d’une tension très élevée annule
la garantie d’usine et le contrat d’extension de la garantie.
Condensateurs de compensation des facteurs de puissance
La compensation des facteurs de puissance n’est pas nécessaire pour un
compresseur qui contient un moteur à vitesse variable. Néanmoins, si le
compresseur est raccordé à un système qui contient des condensateurs de
compensation, observer les instructions suivantes:
Ne pas connecter un condensateur de grande puissance à la ligne
d’alimentation lorsque le compresseur est connecté à l’alimentation
principale. Des hautes tensions peuvent ouvrir les circuits de protection
du compresseur ou endommager ce dernier.
En cas d’augmentation ou de réduction graduelle de la charge
du condensateur quand le compresseur est raccordé à la ligne
d’alimentation, s’assurer que les paliers de connexion sont su samment
faibles pour ne pas provoquer des phénomènes transitoires susceptibles
d’ouvrir les circuits de protection du compresseur ou détériorer ce dernier.
Véri er que l’unité de compensation des facteurs de puissance est d’un
emploi adapté aux systèmes à moteurs à courant alternatif. L’unité de
compensation doit généralement comporter une réactance de blocage
ou un ltre d’harmonique.
Ne pas brancher d’appareil à la sortie du moteur c.a. du compresseur.
REMARQUE
Le non respect des instructions d’installation électrique annule la
garantie d’usine et les éventuelles extensions de contrat de garantie.
Déconnexion des ltres de Compatibilité électromagnétique
(CEM)
Sur certains types de systèmes électriques, déconnecter les ltres internes
de Compatibilité électromagnétique (CEM). Dans le cas contraire, le système
électrique est connecté au potentiel de terre par les condensateurs des
ltres de CEM. Cela peut provoquer une situation dangereuse et détériorer le
moteur à vitesse variable.
Déconnecter les deux ltres de CEM si le système électrique est:
non raccordé à la terre ( ottant)
un dispositif principal de mise à la terre à haute résistance (supérieure à
30 ohms)
système en triangle mis à la terre en angle.
AVERTISSEMENT
Ne pas essayer d’installer ou retirer les ltres et cavaliers de CEM
lorsque les bornes d’entrée du compresseur sont sous tension.
REMARQUE
En cas de retrait des ltres internes de CEM, le moteur à vitesse
variable n’est plus conforme aux exigences européennes de
compatibilité électromagnétique. En cas de fonctionnement du
compresseur sans ltres de CEM, celui-ci peut provoquer une
interférence indésirable avec des appareils électroniques. On ne
peut faire fonctionner le compresseur sans ltres de CEM que si
la compatibilité électromagnétique n’est pas requise dans la zone
d’utilisation.
REMARQUE
Retirer les deux cavaliers (Pour les contrôleurs R37e-160 kW
uniquement). Un cavalier est dans le boîtier métallique MOV/CEM à la
base du compresseur. L’autre cavalier se trouve sur le circuit imprimé
(CI) qui est sur la barre de connexion d’entrée du moteur.
•
•
•
•
•
•
•

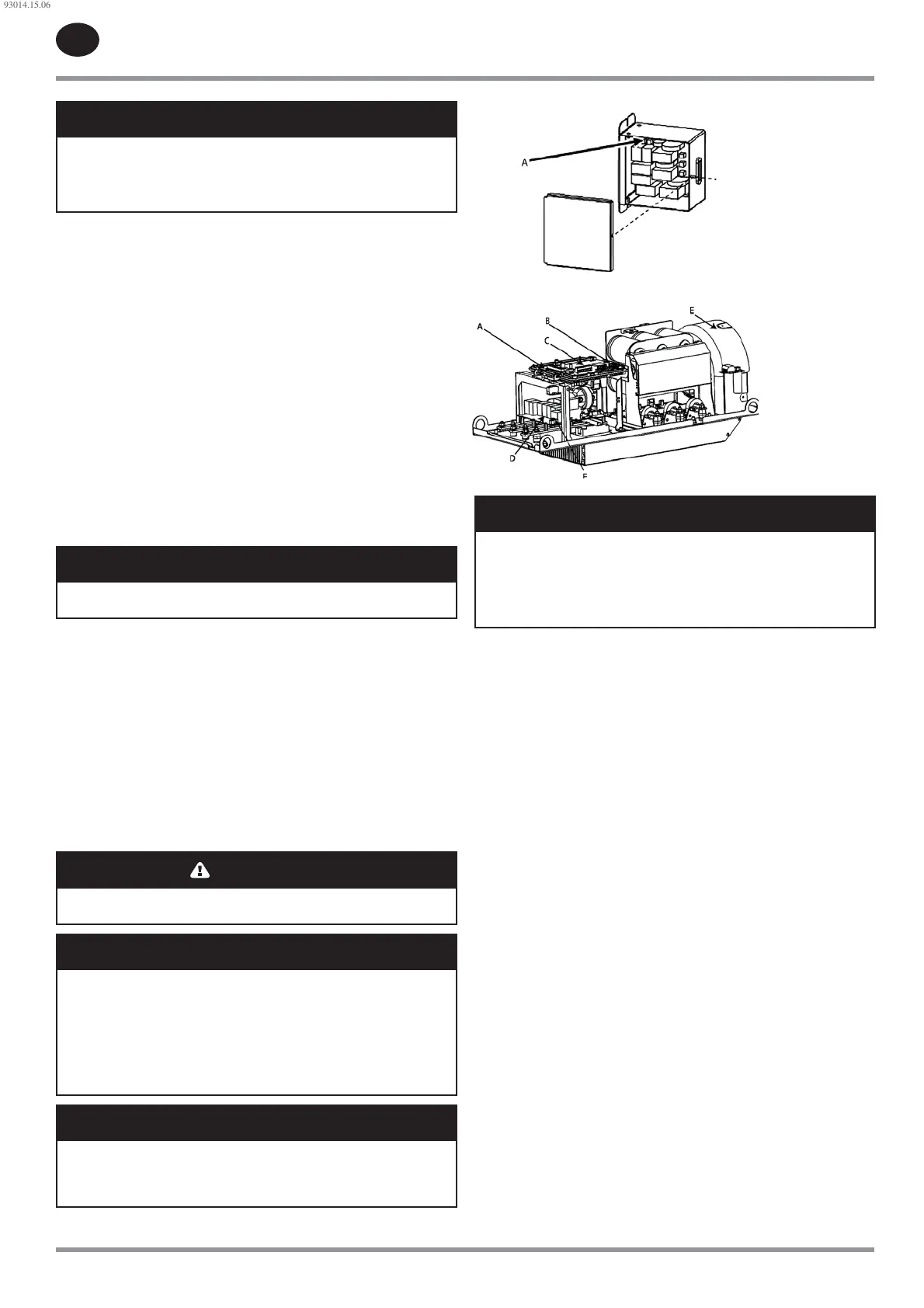

Illustration 4 : Emplacement du premier cavalier
A-premier cavalier
Illustration 5 : Emplacement du second cavalier
A – carte
d’interface
d’alimentation
(située en dessous)
B – carte de
détection bus
courant continu
C –
carte du
contrôleur
D – carte de CEM
E – ventilateur
F –
second cavalier
REMARQUE
Il se peut que cette machine ne respecte pas les exigences de la CEM
en ce qui concerne la connexion à un réseau d’alimentation partagé
avec les installations domestiques. Si une connexion à un réseau
d’alimentation partagé par d’autres bâtiments pour une utilisation
domestique est requise, un ltre CEM supplémentaire peut être
nécessaire.
Alimentation fournie par un transformateur ou générateur
dédié
Source d’alimentation à haute impédance
Le compresseur peut fonctionner sur des réseaux électriques industriels qui
ont une puissance de court-circuit 15 fois supérieure à la puissance nominale
du moteur (impédance de ligne inférieure à sept pour cent). S’assurer que le
réseau est correct si le compresseur est utilisé sur un générateur ou sur un
transformateur dédié.
Nous recommandons d’ouvrir le lien qui connecte les condensateurs des
ltres de compatibilité électromagnétique au point de terre si l’installation
présente les caractéristiques suivantes:
le réseau d’alimentation n’est pas relié à la terre et
le courant de court-circuit au point de connexion du moteur et son
courant nominal ont un rapport inférieur à 30.
Source d’alimentation à faible impédance
Le moteur à vitesse variable peut connaître une faible impédance si
l’installation présente les caractéristiques suivantes:
le compresseur est installé à proximité du transformateur d’alimentation
moyenne tension/basse tension (MT/BT), and
une série de condensateurs de correction du facteur de puissance est
connectée en parallèle au côté secondaire du transformateur.
Le risque d’une surtension aux bornes de l’équipement est élevé en cas de
chute de tension > au côté principal du transformateur.
Exemple de calcul de l’impédance de la ligne en pourcentage
Pour un compresseur ayant un courant d’entrée nominal de 100 ampères
et une alimentation avec une capacité de courant de court-circuit de 5000
ampères, l’impédance de la ligne est de deux pour cent (100 A/5000 A).
•
•
•
•
