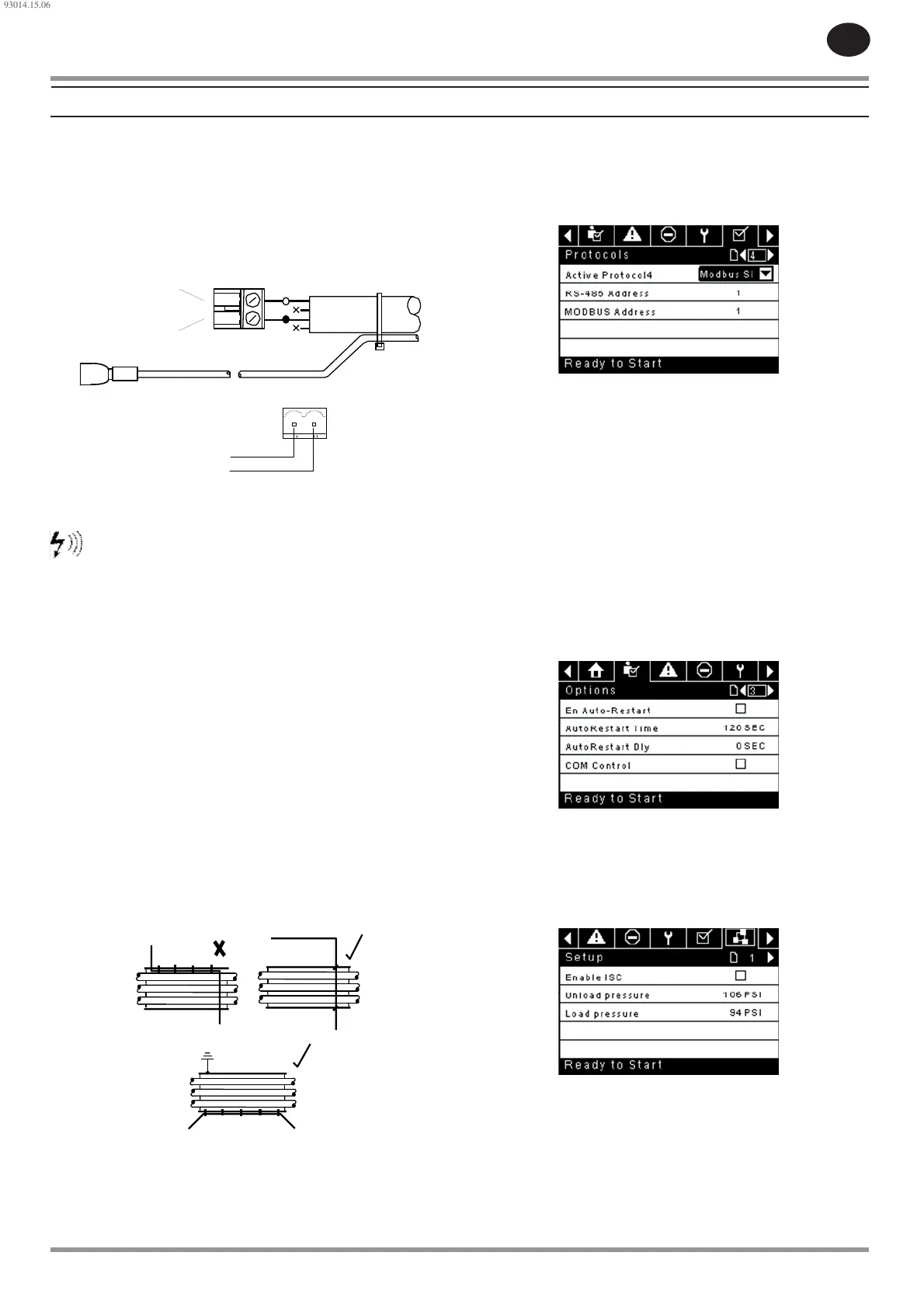

80447162 Rev B ES-67
ES
CONEXIÓN DE LOS CONTROLES DE SISTEMA DE LA SERIE X
El controlador Xe-70M está diseñado para comunicarse con un controlador
del sistema de la serie X de Ingersoll Rand utilizando un cable Belden 9841 o
un cable RS-485 equivalente. Para poder conectarse a la red, el cable debe
conectarse al puerto X04 en el controlador como se muestra en los esquemas
siguientes: Tenga en cuenta que puede encadenar hasta 8 (X8I) o 12 (X12I)
dispositivos juntos en una red de la serie X:
Figura 135
2
1
L2
L1
Xe70M Phoenix 2 Pin
Connector
21
L2
L1
X04
Red Rs-485
Las comunicaciones de datos RS-485 y otras señales de baja tensión
pueden estar sometidas a interferencias eléctricas. Esto puede producir
funcionamientos inadecuados intermitentes o anormales que resultan
difíciles de diagnosticar. Para evitar esta posibilidad utilice siempre cables
aislados, conectados de manera segura a una buena descarga a tierra en un
extremo. Además, preste atención especial al enrutamiento del cable durante
la instalación.
Nunca coloque los cables de comunicación de datos RS-485 o de
señales de baja tensión al lado de cables con suministro eléctrico
trifásico de alta tensión. Si es necesario cruzar la ruta de los cables de
suministro de corriente eléctrica, cruce siempre en ángulo recto.
Si es necesario seguir el camino de los cables de alimentación durante
una distancia corta (por ejemplo: desde una unidad de compresor
a una pared por una bandeja suspendida para cables), conecte el
cable de la RS-485 o de señales por la parte exterior de la bandeja
portacables con derivación a tierra de manera que la bandeja forme
una pantalla contra interferencias conectada a tierra.
En la medida de lo posible, nunca coloque un cable RS-485 o de
señales cerca de equipos o dispositivos que puedan ser fuente de
interferencias eléctricas (por ejemplo: Transformadores de suministro
eléctrico trifásico, dispositivos de distribución de alta tensión, módulos
inversores de frecuencia, antenas de comunicaciones de radio).
Figura 136
Selección De Dirección Rs-485
Cada compresor conectado a la red tendrá una dirección asignada exclusiva
empezando por el compresor 1 y aumentando secuencialmente hasta el
número de compresores conectados a la red.
La dirección RS-485 para cada compresor se de ne en la pestaña “General
1.
2.
3.
settings” (Con guración general), página 7. El ajuste predeterminado para la
dirección RS-485 del controlador es 1.
Además, el protocolo activo debe de nirse en Airbus485.
Figura 137
Activación De Las Funciones De Control Del Sistema
Para poder comunicarse correctamente con el controlador del sistema de la
serie X, el Xe-70M debe tener los siguientes puntos de ajuste con gurados.
En la pestaña Operator settings (Con guración del operador), página 3
(velocidad  ja) o la página 2 (velocidad variable)
Compruebe que el punto de ajuste de control COM está activado (la casilla
de veri cación está marcada) como se muestra más abajo. Si este punto de
ajuste no está seleccionado, el controlador del sistema no podrá cargar ni
descargar la máquina.
Además, para máquinas de velocidad  ja, compruebe que el punto de ajuste
Auto-Restart” (Reinicio automático) está activado (la casilla de veri cación
está marcada) o el compresor seguirá funcionando cuando sea descargado
por el controlador del sistema.
Figura 138
Después de con gurar el control COM y la dirección, veri que que la
secuenciación integral está desactivada yendo a “Integral Sequencing”
(Secuenciación integral), página 1 y comprobando que el punto de ajuste
“Integral Sequencing” (Secuenciación integral) está desactivado (la casilla de
veri cación no está marcada) como se muestra más abajo:
Figura 139
Después de con gurar correctamente estos puntos de ajuste y de encender
la máquina localmente, el controlador del sistema debería ver la información
de estado del compresor y debería poder asumir el control.
