FR-6 80447162 Rev B
REMARQUE
Pour les systèmes à faible volume qui peuvent ne pas comprendre
de réservoir à air (2), le temps de réponse du compresseur devra être
ajusté. Contacter le représentant local d'Ingersoll Rand.
REMARQUE
Ne pas utiliser le compresseur pour soutenir le tuyau de refoulement.
Général Électrique
Le compresseur doit être correctement mis à la terre, conformément à toutes
les normes et réglementations en vigueur (locales, nationales, etc.).
L’installation du compresseur doit être conforme à toutes les normes et
réglementations en vigueur (locales, nationales, etc.).
Un sectionneur doit être installé en position adjacente du compresseur. Le
fusible de protection du circuit et du compresseur sera choisi conformément
aux exigences de codes reconnus, sur la base des données fournies dans la
section Informations générales.
La taille des câbles d’alimentation doit être déterminée par le client /
électricien pour assurer que le circuit est équilibré et n’est pas surchargé par
d’autres appareillages électriques. La longueur du câble jusqu'à la source
d'alimentation est un facteur important du fait qu'une chute de tension peut
compromettre les performances du compresseur.
REMARQUE
Pour les modèles avec variateur de vitesse (VSD), la taille des câbles
peut varier considérablement de sorte que la bobine de réactance
secteur est équipée de connexions barre omnibus en cuivre. Ces
connexions peuvent utiliser des boulons d'une longueur de 6 à
12 mm.
Les raccordements du câble d’alimentation aux bornes d'entrée L1-L2-L3
doivent être serrés et propres.
La tension appliquée sera compatible avec celle indiquée sur la plaque
signalétique du produit.
Le transformateur du circuit de commande a des prises de tensions
di érentes. Véri er que celles-ci sont réglées en fonction de la tension
appliquée avant la mise en marche.
Retirer la plaque d'obturation pour découper un trou pour le branchement
du courant d'alimentation. S'il s’avère nécessaire de pratiquer un trou dans
la boîte de commande à un endroit di érent, prendre soin de ne pas laisser
les copeaux métalliques pénétrer dans le démarreur ou d'autres composants
électriques à l'intérieur de la boîte. Si un autre trou est utilisé, le trou original
sera bouché.
Le câble d'alimentation sera correctement pourvu d'un presse-étoupe dans le
boîtier de démarrage pour maintenir une protection appropriée contre toute
in ltration. Les boîtiers de démarrage à vitesse xe sont de type NEMA4 / IP65
et les boîtiers de démarrage à vitesse variable sont de type NEMA12 / IP54.
Pour les boîtiers de démarrage à vitesse variable, le câble d'alimentation sera
muni d'un presse-étoupe pour assurer que l'air poussiéreux ne contourne pas
les ltres.
Une fois l’installation électrique terminée, s'assurer que le sens de rotation du
moteur de la sou ante ou du ventilateur est correct.
Les machines avec variateur de vitesse (VSD) sont conçues pour être utilisée
là où l'approvisionnement en électricité est séparé des zones résidentielles
et commerciales environnantes. Si la machine doit être utilisée dans une
zone résidentielle, commerciale ou avec peu d'industries, où le réseau
d’alimentation électrique est commun, des dispositions supplémentaires de
ltrage des radiofréquences (RF) peuvent s’avérer nécessaires. Consulter le
distributeur ou fournisseur local pour obtenir des informations détaillées sur
le ltre RF en option.
Les compresseurs avec variateur de vitesse sont munis d’un réchau eur
anti-condensation et d'un thermostat dans le boîtier électrique. Ce
circuit peut être raccordé à une alimentation monophasée 110V ou 230V
indépendante, en fonction du pays d'installation. L'alimentation doit être
pourvue d’un fusible approprié et d’un sectionneur indépendant installé à
côté du compresseur. Véri er que le thermostat est réglé sur 29 °C (85 ˚F).
Cette véri cation doit être faite conformément aux codes reconnus. Il est
recommandé et parfois obligatoire de mettre des panneaux de mise en
garde appropriés, indiquant que la machine a deux alimentations électriques
séparées, qui doivent chacune être isolées avant l'exécution d'un travail
quelconque.
Pour les compresseurs pourvus d’un variateur de vitesse, le circuit de
chau age peut également être alimenté en soutirant 110V du transformateur
de commande et en le connectant tel qu’indiqué sur le schéma de câblage
(fourni séparément du manuel).
REMARQUE
L’isolation du moteur principal et du moteur du ventilateur sera
testée par un électricien quali é avant la première mise en marche ou
après une période d'arrêt prolongée dans des conditions froides et
humides.
Considérations électriques particulières relatives aux
compresseurs des moteurs à vitesse variable (VSD)
Alimentation d’entrée principale
L’alimentation d’entrée principale du compresseur peut provenir de
di érentes sources et con gurations de transformateur. Les sources et
con gurations les plus courantes sont secondaires, en étoile (Y) ou en
triangle (delta).

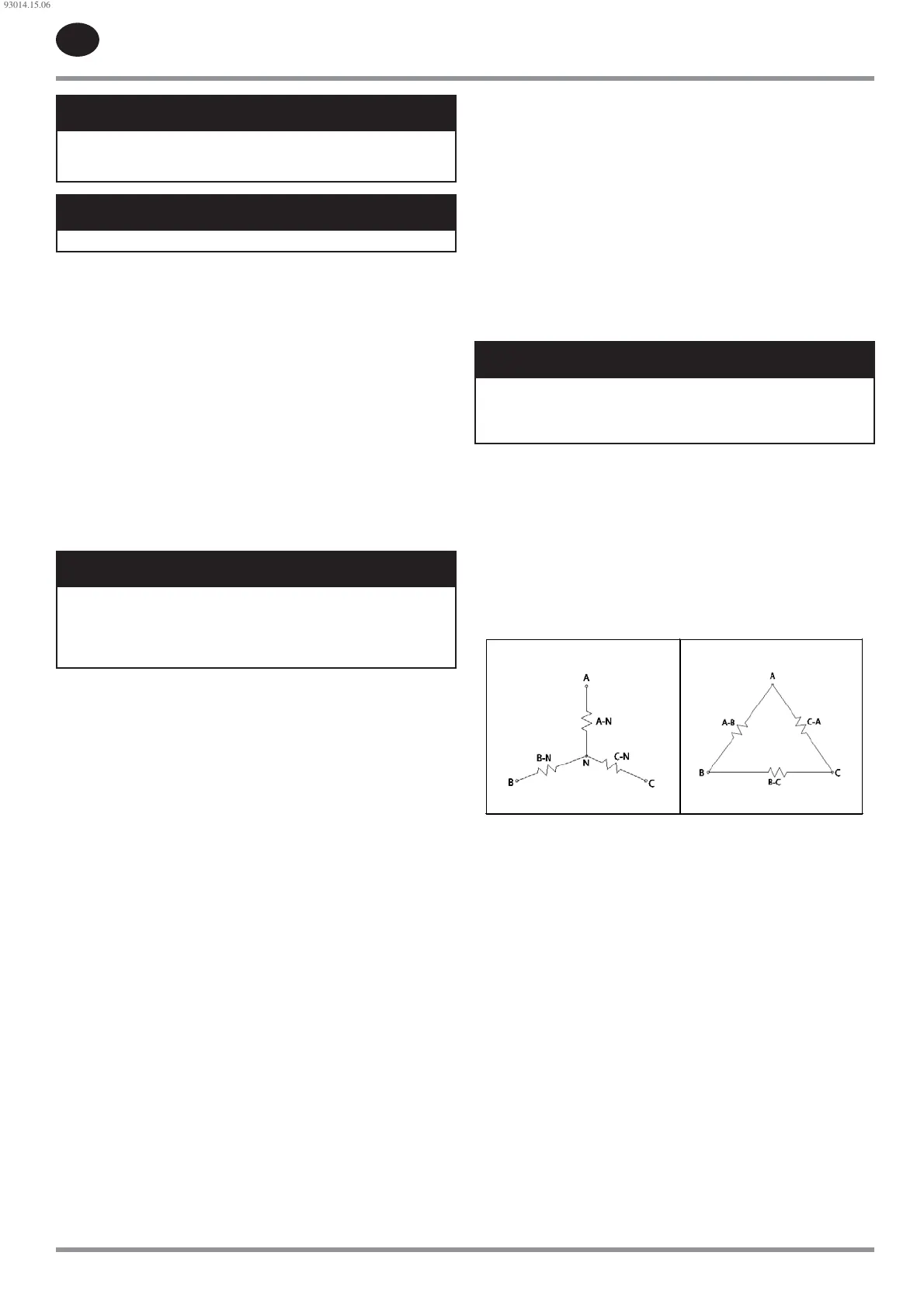

Illustration 2 : Con gurations en étoile et en triangle
Étoile
Triangle
Mise à la terre
Dans la plupart des cas, mettre impérativement à la terre un système en
étoile. Consulter les codes électriques locaux. Lors de la mise à la terre d’un
système en étoile, la tension vers la terre devient sTableau et contrôlée. Cela
empêche la détérioration d’un système par des conditions provoquant une
tension élevée en direction de la terre. La mise à la terre du point neutre
(centre) d’une source en étoile est caractéristique.
Il n’est pas nécessaire de mettre à la terre un système en triangle. En cas de
mise à la terre d’un système en triangle, le mettre à la terre en monophasé.
On peut aussi le mettre à la terre sur une prise centrale monophasée.
93014.15.06
