80447162 Rev B ES-13
ES
INSTRUCCIONES DE OPERACIÓN (CONTROLADOR SERIE XE-90M)
Interfaz Del Usuario
La con guración de interfaz de usuario estándar del controlador consiste
en la membrana y la pantalla LCD. La membrana consta de cinco teclas de
comando (ARRANQUE, PARADA, CARGA, DESCARGA y REPOSICIÓN), cuatro
teclas de desplazamiento (ARRIBA, DERECHA, IZQUIERDA y ABAJO) y una
tecla de selección de modo de edición (ENTRAR). Estas teclas, la pantalla de
grá cas de color y los iconos de LED componen la interfaz del usuario para el
compresor.

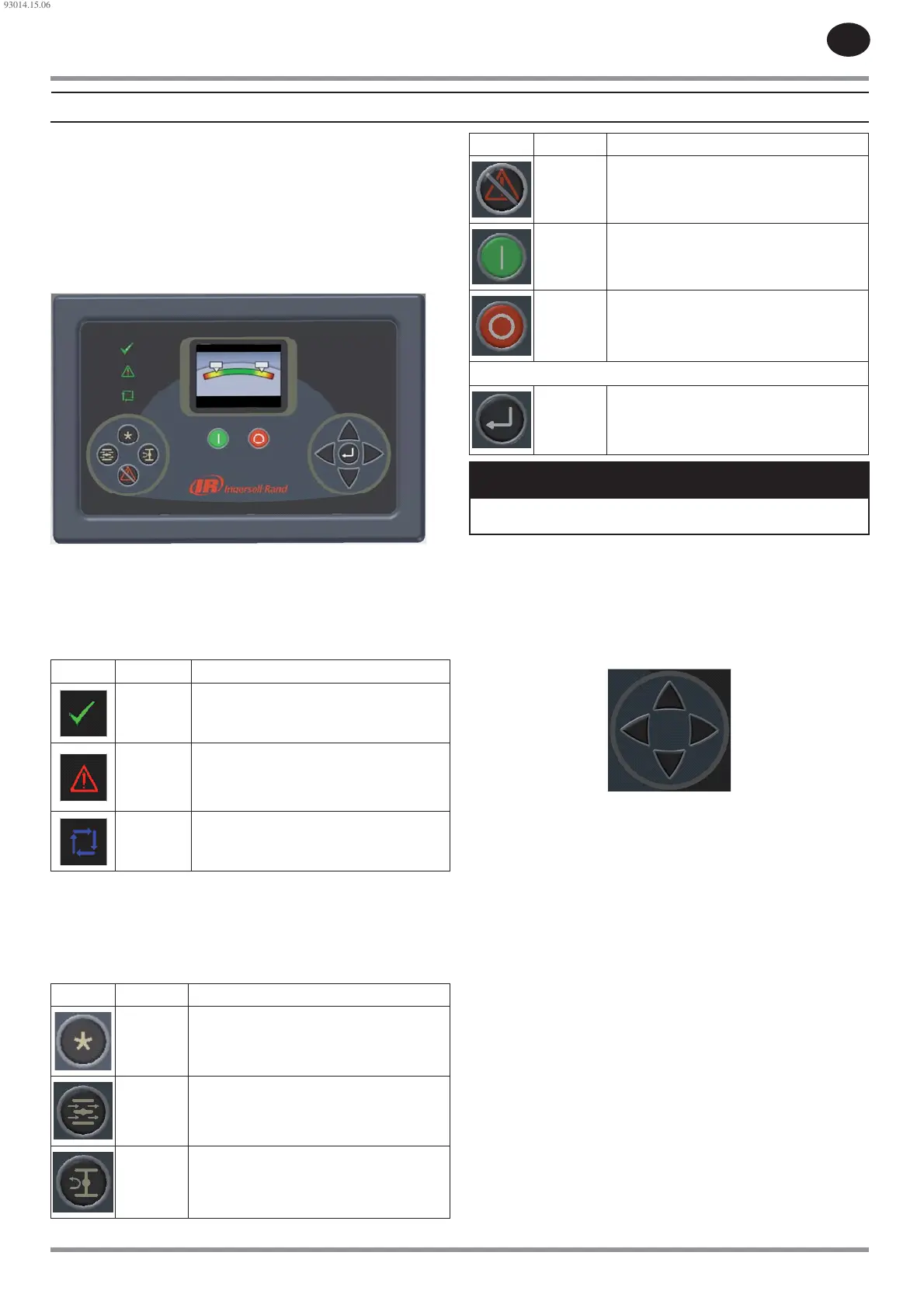

Figura 7 : Interfaz del controlador
Iconos de estado LED
Tres iconos LED se utilizan para indicar el estado actual del sistema de control
desde una distancia y están situados en la parte superior izquierda de la
interfaz del usuario.
Tabla 4 : Iconos de estado LED
Icono Nombre Función
Aceptar
Se ilumina cuando no se han detectado
advertencias o activaciones. Puede estar el
estado Listo o No listo.
Alerta
Se ilumina cuando se detecta una advertencia
(intermitente) o una activación (iluminado de
forma constante). Puede estar el estado Listo
(Advertencia) o No listo (Activación).
Automático
Se ilumina cuando el compresor se detiene en
rearranque automático.
Teclas de comando
Estas teclas ordenan al controlador que ejecute acciones según se especi ca
en la tabla siguiente. Si se pulsa alguna de estas teclas, se iniciará la acción
abajo indicada y se registrará en el registro de eventos.
Tabla 5 : Teclas de comando
Icono Nombre Función
--- Ninguna
Carga
Pone al compresor en el modo de
funcionamiento seleccionado. La unidad
se cargará si las condiciones de presión son
correctas.
Descarga
Pone el compresor en estado sin carga. La
unidad funcionará sin carga.
Icono Nombre Función
Reposición
Elimina las advertencias y activaciones una vez
corregida la condición.
Arranque Arranca el compresor.
Parada
Para el compresor. Debe pulsarse este botón en
lugar del E-Stop para una operación de parada
normal.
Entrar
Alterna la visualización entre el modo de
Navegación y el modo de Edición.
AVISO
Las teclas de carga y descarga no se usan en los compresores de
velocidad variable.
Teclas de desplazamiento
Hay cuatro teclas de desplazamiento (ARRIBA, DERECHA, ABAJO e
IZQUIERDA). Aunque la tecla ENTRAR no se considera una tecla de
desplazamiento, se utiliza junto a las teclas de desplazamiento para realizar o
con rmar una selección.
Figura 8 : Teclas de desplazamiento
Pulsando una de las teclas de desplazamiento el usuario puede recorrer los
menús. Cada vez que se pulse la tecla, se avanza otro paso en el recorrido.
Una vez nalizado el recorrido de navegación, pulsando una tecla una vez
más, el usuario volverá al inicio del recorrido. Pulsando la tecla opuesta, el
usuario se moverá por el recorrido de navegación en el sentido contrario.
Una vez llegado al principio, pulsar la tecla opuesta llevará al usuario al nal
del recorrido.
93014.15.06
