PT-36 80447162 Rev B

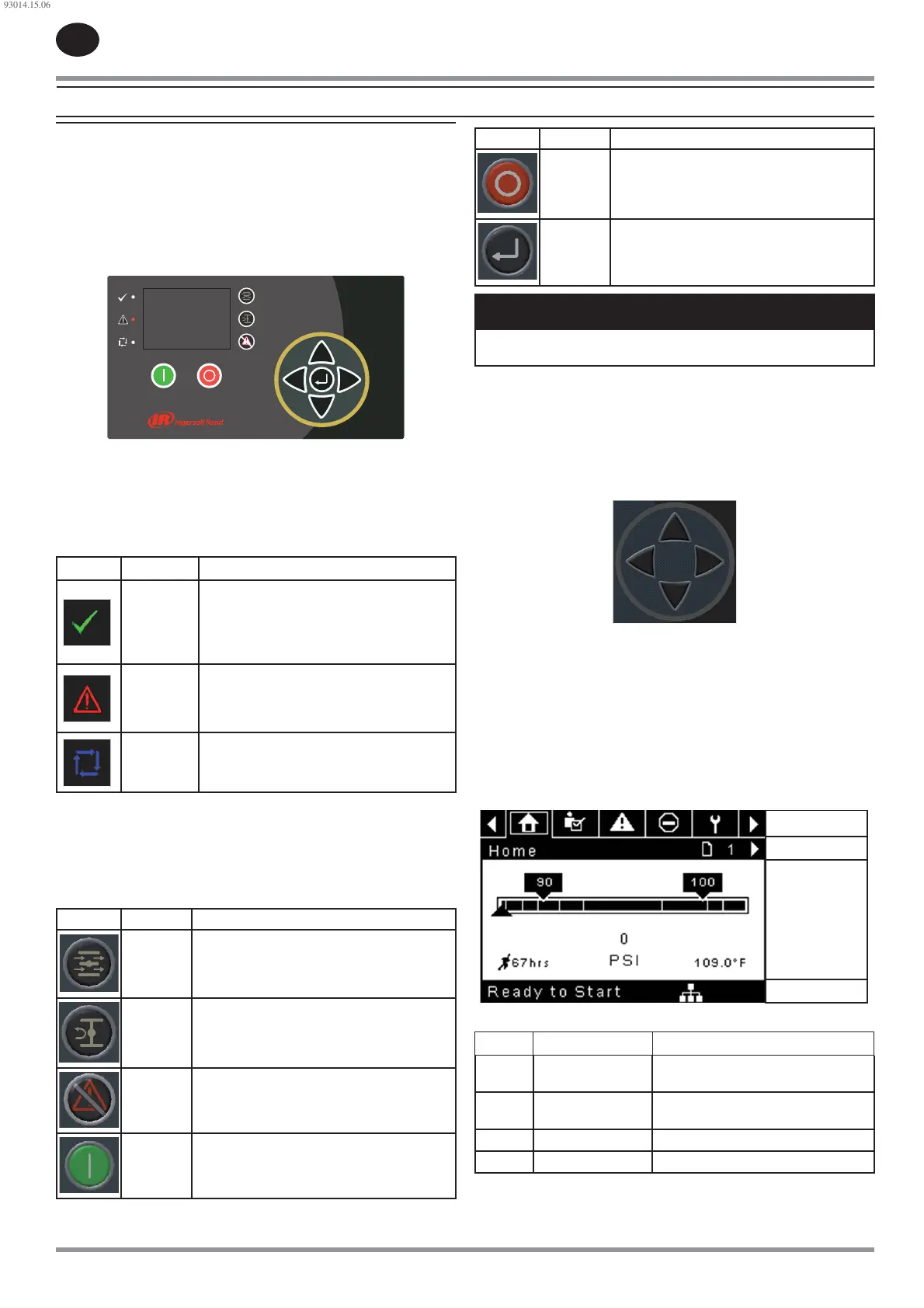

INSTRUÇÕES DE FUNCIONAMENTO (CONTROLADOR SÉRIE XE 70)
Interface Do Utilizador
A con guração padrão da interface do utilizador do controlador é consiste na
membrana e no ecrã LCD. A membrana consiste em cinco teclas de comando
(Arranque, Paragem, Carga, Descarga e Reinicialização), quatro teclas de
navegação (Cima, Direita, Esquerda e Baixo) e uma tecla de selecção do modo
de Edição (Enter). Estas teclas, em conjunto com o ecrã grá co e os ícones
LED, compõem a interface do utilizador do compressor.
Figura 66: Xe-70M
Ícones de estado LED
São usados três ícones LED para indicar o estado actual do sistema de
controlo à distância e estão localizados no lado superior esquerdo da
interface do utilizador.
Tabela 26: Ícones de estado LED Xe-70M
Ícone Nome Função
OK
Acende quando não são detectados quaisquer
Avisos ou Disparos. Pode estar num estado
Pronto ou Não Pronto. Este ícone acenderá de
forma intermitente quando a máquina estiver
em Funcionamento sem Carga
Alerta
Acende quando é detectado um Aviso
(intermitente) ou Disparo (permanente). Pode
estar no estado Pronto (Aviso) ou no Estado de
Disparo.
Automático
Acende quando o compressor pára em reinício
automático.
Teclas de comando
Estas teclas comandam as acções do controlador, conforme especi cado na
tabela seguinte. Quando qualquer uma destas teclas é pressionada, a acção
abaixo será iniciada e registada no registo de eventos.
Tabela 27: Teclas de comando do Xe-70M
Tecla Nome Função
Carga
Coloca o compressor no modo de
funcionamento seleccionado. A unidade entrará
em carga se as condições de pressão forem
adequadas.
Descarga
Coloca o compressor num estado sem carga. A
unidade funcionará sem carga inde nidamente.
Reiniciar
Limpa os Avisos e Disparos assim que a condição
de falha estiver corrigida.
Arranque Inicia o arranque do compressor.
Tecla Nome Função
Paragem
Pára o compressor. Este botão deve ser
pressionado em vez do botão de Paragem de
Emergência para uma paragem normal.
Enter
O ecrã alterna entre o modo de Navegação e o
modo de Edição.
NOTA
As teclas de Carga e Descarga não são utilizadas em compressores de
velocidade variável.
Teclas de navegação
Existem quatro teclas de navegação (CIMA, DIREITA, BAIXO e ESQUERDA).
Embora a tecla ENTER não seja considerada uma tecla de navegação, é
usada em conjunto com as teclas de navegação para fazer ou con rmar uma
selecção.
Figura 67 : Teclas de navegação do Xe-70M
As teclas de navegação deslocam-se. Ao pressionar uma das teclas de
navegação o utilizador acederá a um caminho de navegação. Cada vez que
a tecla é pressionada, é dado outro passo no caminho. Assim que se atingir
o nal de um caminho de navegação, ao pressionar a tecla uma vez mais, o
utilizador será levado de volta para o início do caminho. Ao pressionar a tecla
oposta, o utilizador será deslocado pelo caminho de navegação na direcção
oposta. Assim que se atingir o início, ao pressionar a tecla oposta, o utilizador
será levado para o nal do caminho.
Disposição do ecrã
Figura 68 : Disposição do ecrã do Xe-70M
A
B
C
D
Tabela 28 : Display Layout
Chave Nome Descrição
A Barra de pastas
usa separadores para identi car
gra camente cada pasta.
B Barra de título
identi ca a pasta e página (sublinhadas)
actuais.
C Conteúdo da página conteúdo da página actual.
D Painel exibe o estado do sistema.
93014.15.06
