Navigation Dans Les Dossiers Et Icônes
Pour vous déplacer parmi les dossiers avec onglet gurant sur l’écran à
cristaux liquides, appuyez sur les touches DROITE ou GAUCHE. Les touches
de navigation permettent de dé ler du dernier au premier dossier et
inversement.

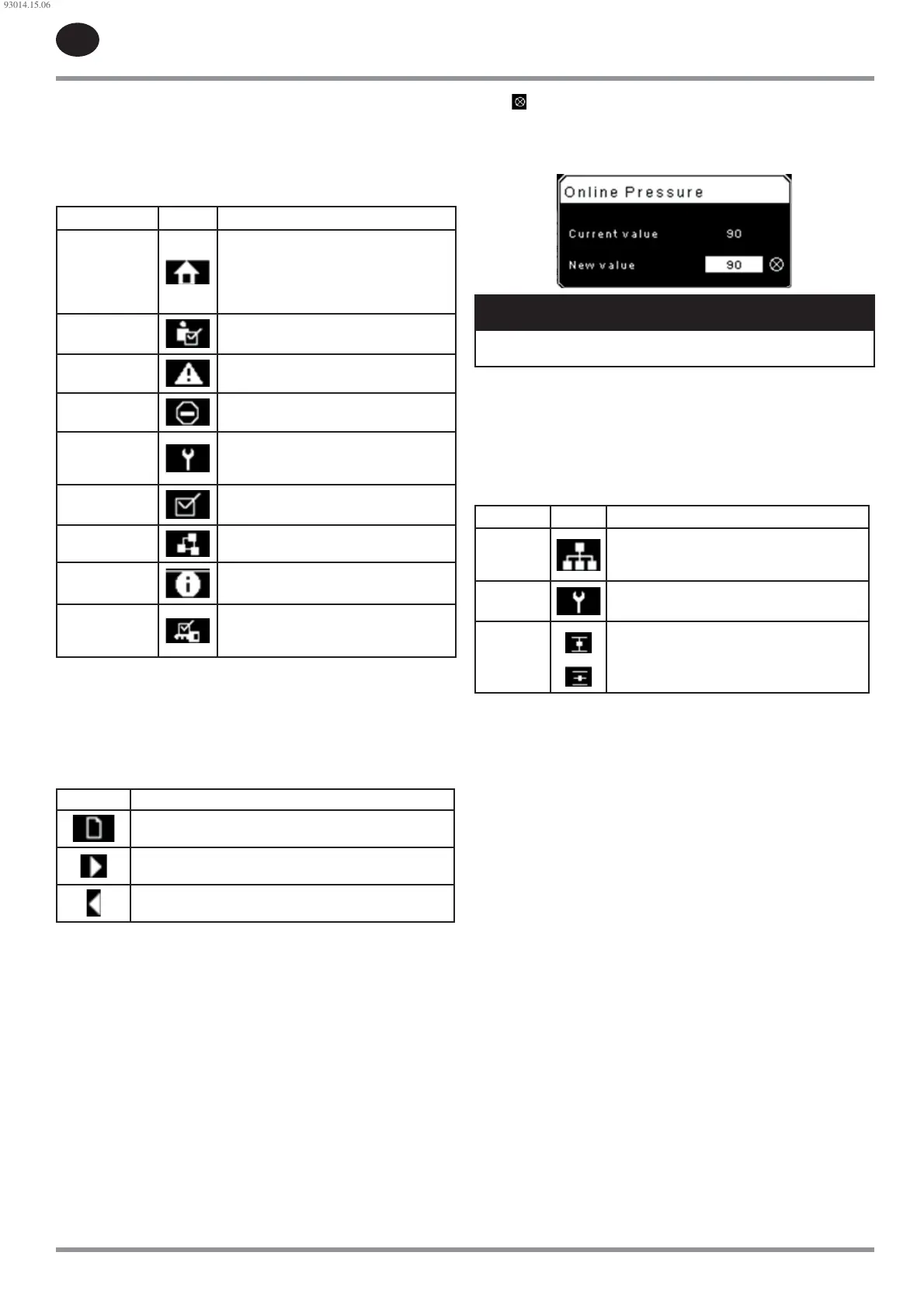

Tableau 29 : icônes de la barre des dossiers
Folder Nom Icône Description
Accueil
Performance du système et informations
générales sur l’état de marche. La première
page de ce dossier est la page par défaut
lorsque le contrôleur est mis sous tension
pour la première fois.
Réglages de
l’opérateur
Options du système et réglages de
con guration.
Événements
Journal des évènements du système.
Historique des
déclenchements
Détails sur les déclenchements les plus
récents.
Maintenance
État et con guration de noti cation
pour les éléments de maintenance du
compresseur.
Paramètres
généraux
Paramètres généraux tels que la langue,
l’heure et les unités de mesure.
Séquençage
intégral
État de la communication du séquençage
intégral et con guration.
État
Mesures ou états à partir/de toutes les E/S
analogiques et numériques.
Réglages d’usine
Paramètres de mise au point du
compresseur. A che aussi les versions du
matériel et du logiciel.
Navigation Dans La Page
Une fois le dossier désiré sélectionné, appuyez sur la touche BAS pour vous
déplacer jusqu’à la zone de sélection de page, puis utilisez les touches
DROITE et GAUCHE pour sélectionner la page désirée. Utilisez la touche HAUT
pour revenir aux onglets des dossiers.
Tableau 30 : icônes de la barre des titres
Icône Description
Début de la zone de sélection de page.
Indique qu’il y a plus de pages disponibles en naviguant
vers la droite.
Indique qu’il y a plus de pages disponibles en naviguant
vers la gauche.
Accès Aux Paramètres
Après avoir choisi la page souhaitée, les paramètres de la page peuvent être
choisis en utilisant la touche BAS. Le curseur se déplace sur le paramètre
suivant chaque fois que la touche BAS est appuyée. Utilisez la touche HAUT
pour revenir au paramètre précédent.
Le curseur dé le ; aussi, lorsque le dernier paramètre est sélectionné,
l’activation de la touche BAS fait revenir le curseur sur la barre des dossiers.
Si le premier paramètre est sélectionné, appuyez sur la touche HAUT pour
déplacer le curseur jusqu’à la zone de sélection de page.
Une fois la sélection e ectuée, accédez aux paramètres en appuyant sur
la touche ENTRÉE. E ectuez des changements à l’aide des touches de
NAVIGATION puis enregistrez les paramètres en appuyant encore une fois
sur la touche ENTRÉE. Après avoir accédé à un paramètre, appuyez sur la
touche ENTRÉE pour enregistrer le réglage en cours dans le programme de
commande et faites revenir le curseur sur le paramètre sélectionné de la
page.
Lorsque le curseur est sur un paramètre doté d’une case à cocher, appuyez
sur la touche ENTRÉE pour alterner entre les modes activé/désactivé.
L’icône apparaît dans des fenêtres numériques d’entrée (voir l’illustration
5.4 ci-dessous). Placez le curseur dessus, puis appuyez sur la touche ENTRÉE
pour annuler l’entrée et tous les changements qui ont été e ectués.
Illustration 69 : fenêtre numérique d’entrée
AVIS
Les pages ne contiennent pas toutes des paramètres réglables.
Certaines n’o rent que des informations à consulter.
Icônes Du Tableau De Bord
Le tableau de bord est prévu pour donner un aperçu rapide de l’état du
système. Le tableau suivant indique les icônes standards du tableau de bord
et leur dé nition. Notez que la couleur des icônes change selon l’état xé par
l’application lors du fonctionnement.
Tableau 31 : icônes du tableau de bord
Nom Icône Description
Remote
Control
Remote control is enabled. This can be Remote
Start/Stop, COM Control, Integral Sequencing or
Web Control.
Service
Required
A service reminder is nearing or has expired
(i.e.: an air or oil lter needs to be changed).
Unloaded
or
Loaded
Compressor is in the unloaded state.
Compressor is in the loaded state.
Messages D’état Du Tableau De Bord
Le tableau de bord a che également le mode de fonctionnement en cours
du compresseur. Les modes suivants sont susceptibles d’être rencontrés
pendant le fonctionnement de la machine :
Prêt à démarrer - Rien ne peut actuellement empêcher le compresseur
de se déclencher ou de démarrer. La machine peut être lancée à tout
moment en appuyant sur le bouton de démarrage
Démarrage - Une commande de démarrage a été lancée au compresseur
et la séquence de démarrage est en cours. Le délai nécessaire au
démarrage peut varier selon le type de démarreur de la machine.
Temporisation de charge - Le compresseur est en attente pour un court
laps de temps après le démarrage avant d’autoriser la machine à charger.
Cela permet à la machine d’être en condition de fonctionnement avant
de charger
Fonctionnement en charge - Le compresseur fonctionne et produit de
l’air. La soupape d’admission est ouverte et la soupape de sou age est
fermée.
Fonctionnement hors charge - Le compresseur est en marche, mais ne
produit pas d’air. La soupape d’admission est fermée et la soupape de
sou age est ouverte.
Temporisation de recharge – Court laps de temps après la décharge de
la machine avant qu’elle ne soit autorisée à se recharger. Cela laisse le
temps aux soupapes d’admission et de dérivation d’atteindre la position
adéquate.
Redémarrage automatique - Le compresseur s’est arrêté en raison de la
pression croissante au-dessus des points de consigne hors ligne ou d’arrêt
automatique et le redémarrage automatique est activé. Le compresseur
redémarre automatiquement lorsque la pression chute au point de
consigne de pression en ligne ou cible.
Arrêt - Le compresseur a reçu une commande d’arrêt et la séquence
d’arrêt est en cours d’exécution.
Purge sous pression - Le compresseur doit attendre un court laps de
temps après l’arrêt du moteur avant de pouvoir se remettre en marche.
•
•
•
•
•
•
•
•
•
