Heures de fonctionnement (réglable) - Utilisé pour régler les heures de
fonctionnement sur le compresseur.
Heures de charge (réglable) - Utilisé pour régler le compteur d’heures de
charge sur le compresseur
Nombre d’heures sous tension (lecture seule)
Pages 7 Et 8 – Réglages Usine

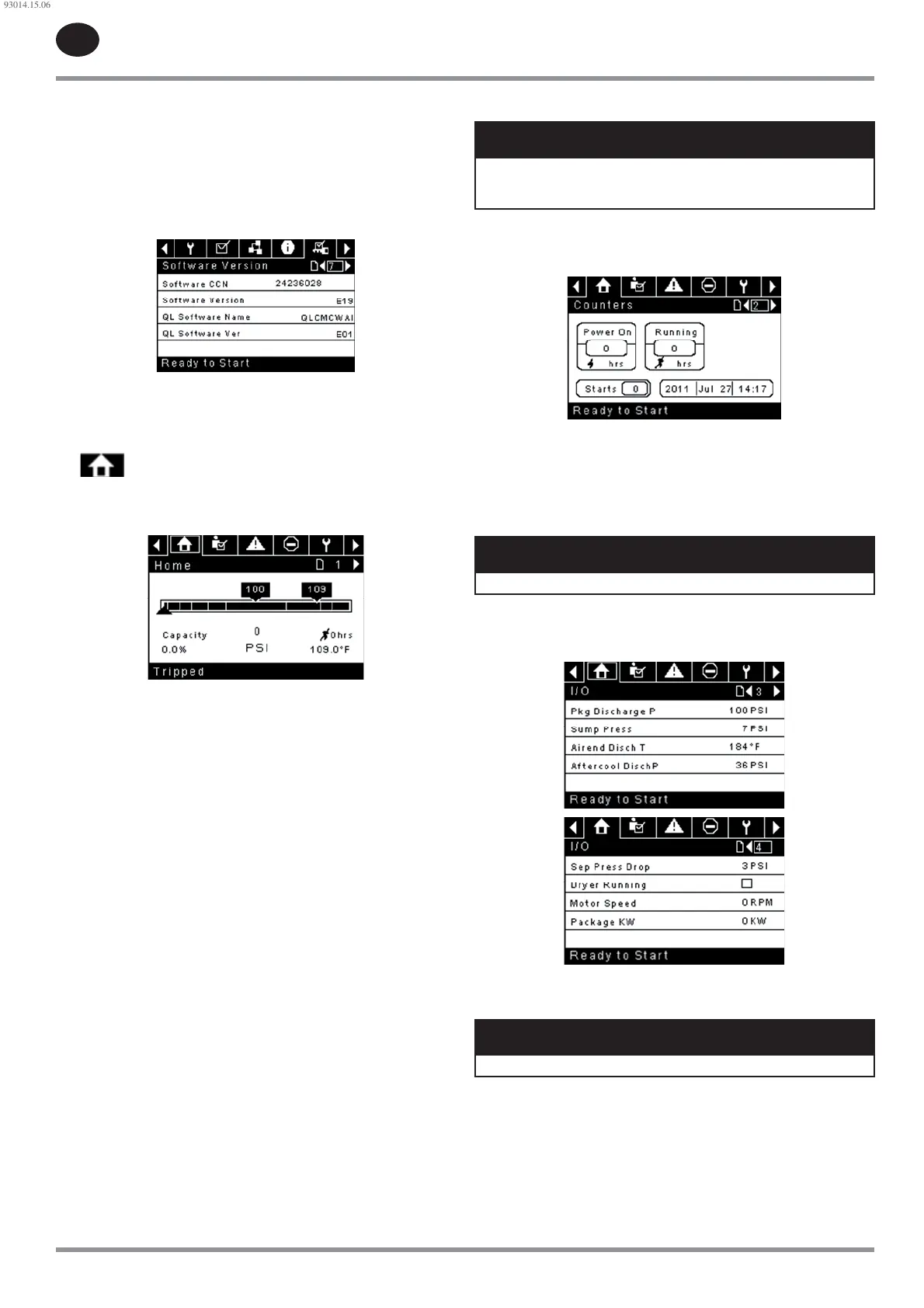

Illustration 96 : Réglages Usine
Ces pages sont utilisées pour a cher des informations sur le logiciel du
contrôleur. Tous les éléments sont en lecture seule.
Compresseur À Vitesse Variable
Dossier Accueil
Page 1 – Vue D’ensemble Du Système
Illustration 97 : Vue D’ensemble Du Système
C’est l’a chage par défaut con guré en usine, qui apparaît après l’activation
du système.
Le Point de consigne de la pression cible est indiqué sur la boîte
noire, toujours située au centre de la jauge. Il s’agit de la pression que le
compresseur tente de maintenir en réglant la vitesse du moteur.
Le Point de consigne d’arrêt automatique est indiqué dans la boîte noire,
toujours située à droite du centre de la jauge. Lorsque le compresseur atteint
ce point de consigne, le compresseur se décharge et s’arrête une fois que le
moteur a atteint la vitesse minimale et que le moteur a fonctionné pendant
au moins 2 minutes.
La Pression de refoulement du groupe compresseur est indiquée par les
grands chi res centrés sous la jauge et par la èche rouge. C’est la pression
de sortie du compresseur.
L’Unité de mesure de la pression est indiquée sous la pression de
refoulement du groupe compresseur. Il est possible de la sélectionner à partir
du dossier PARAMÈTRES GÉNÉRAUX.
Le pourcentage de débit est indiqué du côté inférieur gauche de l’écran, en
chi re et sous forme d’un graphique à barres. C’est la quantité d’air que le
compresseur produit sous forme de pourcentage de sa capacité maximale.
La température de refoulement du bloc de compression est indiquée par
les chi res du côté inférieur droit de l’écran. Il s’agit de la température du
mélange air/huile à la sortie du module de compression.
L’unité de mesure de la température est indiquée à la droite de la
température de refoulement du bloc de compression. Il est possible de la
sélectionner à partir du dossier PARAMÈTRES GÉNÉRAUX.
Les heures de fonctionnement indiquent le nombre d’heures de
fonctionnement du compresseur.
AVIS
Les points de consigne pour la pression cible et l’arrêt automatique
peuvent être sélectionnés et modi és sur cette page. Toutes les autres
informations gurant sur cette page sont en lecture seule.
Page 2 - Compteurs
Illustration 98 : Compteurs
Les compteurs horaires indiquent le nombre d’heures de mise sous tension
du contrôleur et de fonctionnement du compresseur.
Démarrages indique le nombre de tentatives de démarrage du compresseur.
Date et Heure est réglable et con gurable dans le dossier PARAMÈTRES
GÉNÉRAUX.
AVIS
Toutes les informations gurant sur cette page sont en lecture seule.
Pages 3 Et 4 – Entrées Analogiques Et Informations Sur Le Compresseur
Illustration 99 : Entrées Analogiques Et Informations Sur Le Compresseur
Tout capteur qui n’est pas installé ou signalé par une défaillance présente le
symbole [ - - ].
AVIS
Toutes les informations gurant sur ces pages sont en lecture seule.
Les entrées analogiques suivantes sont a chées dans cette section.
