FR
FR-14 80447162 Rev B

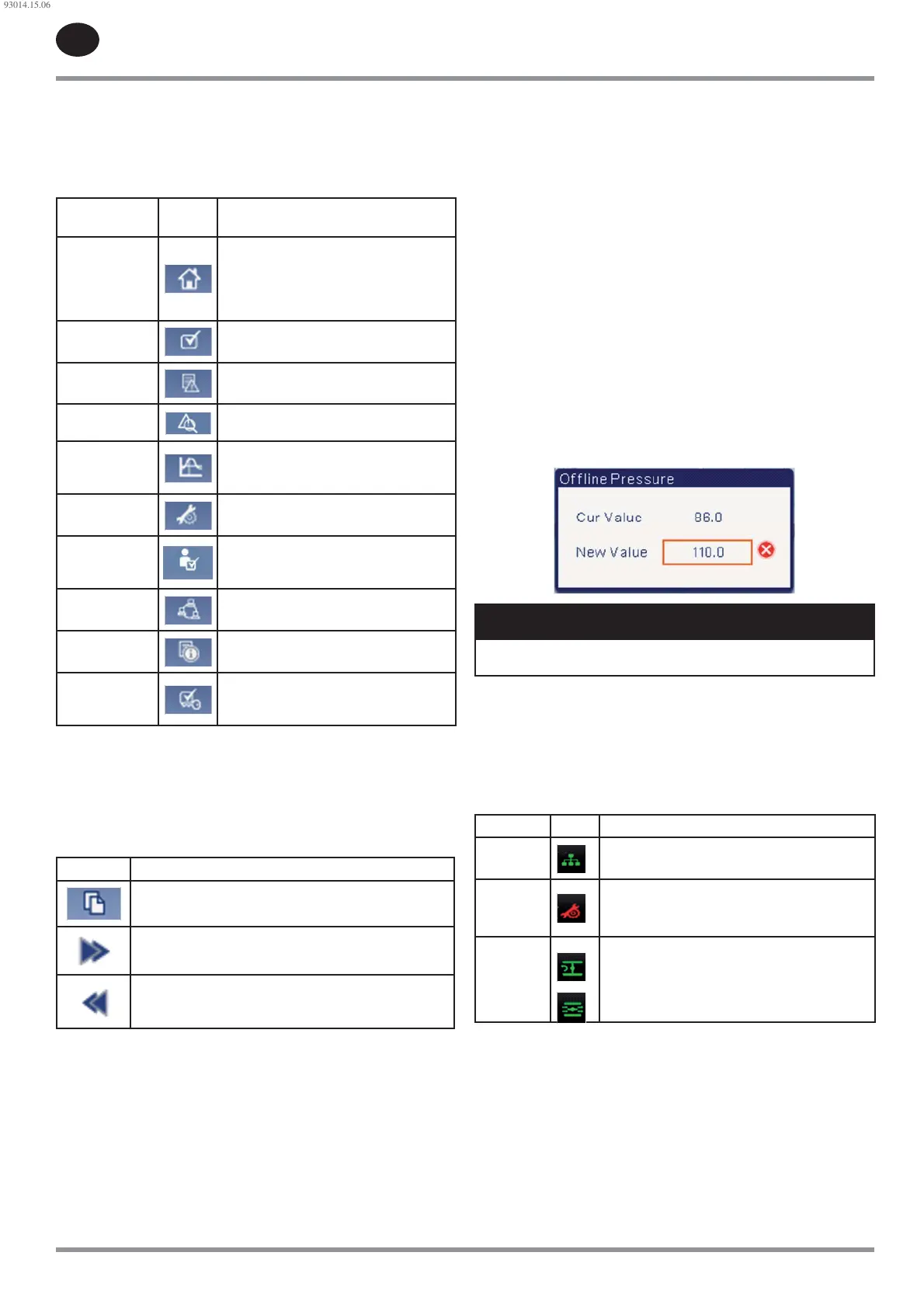

Navigation parmi les dossiers et icônes
Pour se déplacer parmi les dossiers avec onglet gurant sur l'écran à cristaux
liquides, appuyer sur les touches DROITE ou GAUCHE. Les touches de
navigation permettent de dé ler du dernier au premier dossier et vice-versa.
Tableauau 7 : Icônes de la barre des dossiers
Nom du
dossier
Icône Description
Accueil
Performance du système et informations
générales sur l'état de marche. La première
page de ce dossier est la page par défaut
lorsque le contrôleur est mis sous tension
pour la première fois
Réglages de
l'opérateur
Options du système et réglages de
con guration.
Évènements
Journal des évènements du système.
Historique des
déclenchements
Détails sur les déclenchements les plus
récents.
Graphique
Graphiques embarqués des données
du système. (En option pour certains
contrôleurs)
Entretien
État et con guration de noti cation pour les
éléments d'entretien du compresseur.
Paramètres
généraux
Paramètres généraux tels que la langue,
la date et l'heure, ainsi que les unités de
mesure.
Séquencement
intégré
État de la communication inter-module et
con guration.
État
Mesures ou états à partir/de toutes les E/S
analogiques et numériques.
Réglages en usine
Paramètres de mise au point du
compresseur. A che aussi les versions du
matériel et du logiciel.
Navigation parmi les pages
Une fois le dossier désiré sélectionné, appuyer sur la touche BAS pour se
déplacer jusqu'à la zone de sélection de page, puis utiliser les touches
DROITE et GAUCHE pour sélectionner la page désirée. Utiliser la touche HAUT
pour revenir aux onglets des dossiers.
Tableauau 8 : Icônes de la page correspondant à la barre de titre
Icône Description
Début de la zone de sélection de page.
Indique qu'il y a plus de pages disponibles en navigant vers
la droite.
Indique qu'il y a plus de pages disponibles en navigant vers
la gauche.
Accès aux paramètres
Lorsque la page désirée est sélectionnée, il est possible de modi er ses
paramètres à l'aide de la touche BAS. Le curseur se déplace sur le paramètre
suivant chaque fois que la touche BAS est appuyée. Utiliser la touche HAUT
pour revenir au paramètre précédent.
Le curseur fait un tour complet ; aussi, lorsque le dernier paramètre est
sélectionné, l'activation de la touche BAS fait revenir le curseur sur la barre
des dossiers. Si le premier paramètre est sélectionné, appuyer sur la touche
HAUT pour déplacer le curseur jusqu'à la zone de sélection de page.
Une fois la sélection e ectuée, accéder aux paramètres en appuyant sur
la touche ENTRÉE. E ectuer des changements à l'aide des touches de
navigation, puis enregistrer les paramètres en appuyant encore une fois
sur la touche Entrée. Après avoir accédé à un paramètre, appuyer sur la
touche ENTRÉE pour enregistrer le réglage en cours dans le programme de
commande et faire revenir le curseur sur le paramètre sélectionné sur la page.
Lorsque le curseur est sur un paramètre doté d'une case à cocher, appuyer
sur la touche ENTRÉE pour alterner entre les modes activé/désactivé.
L'icône « X » apparaît sur les fenêtres à entrée numérique, comme illustré
ci-dessous. Placer le curseur dessus, puis appuyer sur la touche ENTRÉE
annulera l'entrée et tous les changements qui ont été e ectués.
Illustration 10 : Fenêtre à entrée numérique
REMARQUE
Les pages ne contiennent pas toutes des paramètres réglables.
Certaines n'o rent que des informations à consulter.
Icônes du Tableauau de bord
Le Tableauau de bord est prévu pour donner un aperçu rapide de l'état du
système. Le Tableauau suivant indique les icônes standards du Tableauau de
bord et leur dé nition. Noter que la couleur des icônes change selon l'état
déterminé par l'application lors du fonctionnement.
Tableauau 9 : Icônes du Tableauau de bord
Nom Icône Description
Contrôle du
réseau
Le contrôle du réseau est activé.
Entretien
nécessaire
Un rappel qu'une opération d'entretien est proche
ou a expiré
(par ex.,un ltre à eau ou à huile doit être changé).
Déchargé
ou
Chargé
Le compresseur est à l'état déchargé.
Le compresseur est à l'état chargé.
93014.15.06
