O compressor deve ser devidamente ligado à terra de acordo com todas as
normas e regulamentos aplicáveis (locais, estatais, nacionais, federais, etc.).
A instalação deste compressor deve ser feita de acordo com todas as normas
e regulamentos aplicáveis (locais, estatais, nacionais, federais, etc.).
O compressor deve ter o seu próprio isolador localizado junto do mesmo.
O fusível que protege o circuito e o compressor deve ser seleccionado de
acordo com os requisitos reconhecidos do código, com base nos dados
fornecidos na secção de Informações Gerais.
Os cabos de alimentação devem ser dimensionados pelo cliente/
empreiteiro de electricidade para garantir que o circuito é equilibrado e
não é sobrecarregado por outro equipamento eléctrico. O comprimento da
cablagem a partir de um ponto de alimentação eléctrica adequado é crítico
pois as quedas de tensão podem comprometer o desempenho do compressor.
NOTA
Para VSD, os tamanhos do cabo podem variar consideravelmente,
pelo que o reactor de linha está equipado com conexões de
barramento em cobre. Estas conexões podem aceitar parafusos entre
6mm e 12mm.
As conexões desde o cabo de alimentação aos terminais de entrada L1-L2-L3
devem estar apertadas e limpas.
A tensão aplicada deve ser compatível com a classi cação da placa de dados
do produto.
O transformador do circuito de controlo tem bornes de diferentes voltagens.
Certi que-se que estão programados para a voltagem especí ca aplicada
antes do arranque.
Retire a placa cega para fazer um furo para uma ligação de entrada de
alimentação. É necessário fazer um furo na caixa de controlo numa posição
diferente, certi cando-se de que as aparas metálicas não entram para o
arrancador e outros componentes eléctricos. Se for utilizado outro furo, o
furo original deve ser bloqueado.
O cabo de alimentação deve ser ligado ao bucim adequado na caixa
do arrancador para assegurar uma protecção apropriada. As caixas do
accionador de velocidade xa cumprem os requisitos NEMA 4/IP65 e as
caixas do arrancador VSD cumprem as NEMA 12/IP54. Para as caixas do
arrancador VSD, o cabo de alimentação deve ser xo ao bucim para assegurar
que o ar sujo não contorna os ltros.
Ao concluir a instalação eléctrica, certi que-se que a rotação do ventilador ou
do ventilador do motor está correcta.
As máquinas VSD são concebidas para utilização, onde a alimentação
eléctrica é separada por áreas residenciais e comerciais próximas. Se a
máquina for utilizada em ambientes de indústria ligeira, residenciais ou
comerciais, onde a rede de alimentação local é partilhada, podem ser
exigidas mais blindagens de rádiofrequência (RF). Para informações sobre o
ltro de RF, deve consultar o seu distribuidor/fornecedor local.
Os compressores VSD têm um permutador e um termóstato anti-
condensação na caixa eléctrica. Este circuito pode ser ligado a uma
alimentação eléctrica independente para fases de alimentação a 110V
ou 230V, de acordo com o país de instalação. A alimentação deve ser
adequadamente fundida e um isolador independente instalado contíguo
ao compressor. Con rme que o termóstato é ajustado a 29 ºC (85 ºF). Isto
deve ser efectuado de acordo com códigos reconhecidos. É recomendado e
muitas vezes obrigatório, a xar sinais adequados de que a máquina tem duas
alimentações eléctricas separadas que devem ser isoladas antes de qualquer
trabalho ser iniciado.
Para compressores VSD, o circuito do permutador também pode ser alimentado
a partir do borne a 110V do transformador de controlo e ligado como
apresentado no esquema de ligações (fornecido separadamente deste manual).
NOTA
O isolamento da rede e do motor do ventilador deve ser testado por
um electricista competente antes do arranque inicial ou depois de um
período de paragem prolongada em condições de frio e humidade.
Considerações eléctricas especiais para compres-
sores com variador de velocidade (VSD)
Alimentação de energia da entrada principal
A energia da entrada principal para o compressor pode provir de diferentes
transformadores e con gurações. As fontes e con gurações mais comuns são
as ligações secundárias em estrela e em triângulo.

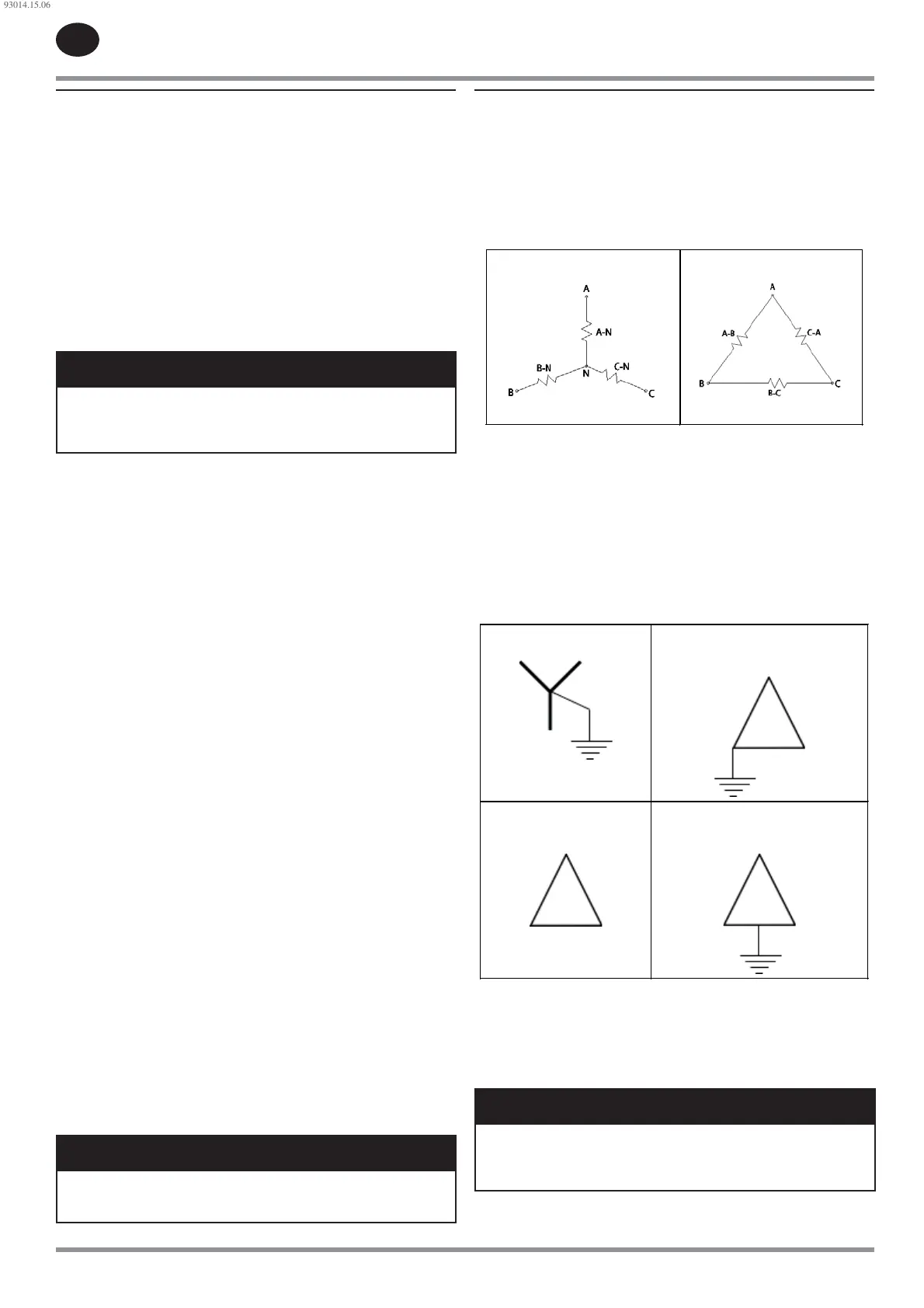

Figura 2 : Con gurações em estrela e em triângulo
Estrela
Triângulo
Como realizar a ligação à terra
Na maioria dos casos, necessita de ligar um sistema em estrela à terra.
Consulte as normas eléctricas locais. Quanto realiza a ligação à terra de um
sistema em estrela, a tensão à terra torna-se estável e controlada. Isso previne
danos no sistema provocados pela alta tensão à terra. É comum fazer-se a
ligação à terra do ponto neutro (centro) de um sistema em estrela.
Não é necessário ligar o sistema em triângulo à terra. Se ligar um sistema em
triângulo à terra, faça-o através de uma fase. Também o poderá ligar à terra
através de um borne central numa das fases.
Figura 3 : Ligação à terra em estrela e em triângulo
Grounded wye(typical)
Corner grounded delta(not
typical)
Ungrounded
delta(typical)
Center grounded delta(not
typical)
Consulte as normas eléctricas para ligar o compressor à terra, de forma a
obter uma ligação à terra de protecção que seja permanente. A caixa eléctrica
do compressor contém um borne de terra para alimentação eléctrica com a
identi cação “PE”. A entrada principal de energia mais comum é uma ligação
de quatro cabos, com três cabos de alimentação e um o de terra. Ligue o o
de terra ao borne de terra.
NOTA
Se apenas existirem três cabos de alimentação e nenhum o de terra,
ligue o borne de terra à ligação de terra do edifício correcta. Não deixe
a estrutura da caixa utuar sem uma ligação eléctrica a uma fonte
alimentação com ligação à terra.
