Pages 3 Et 4 – Entrées Numériques

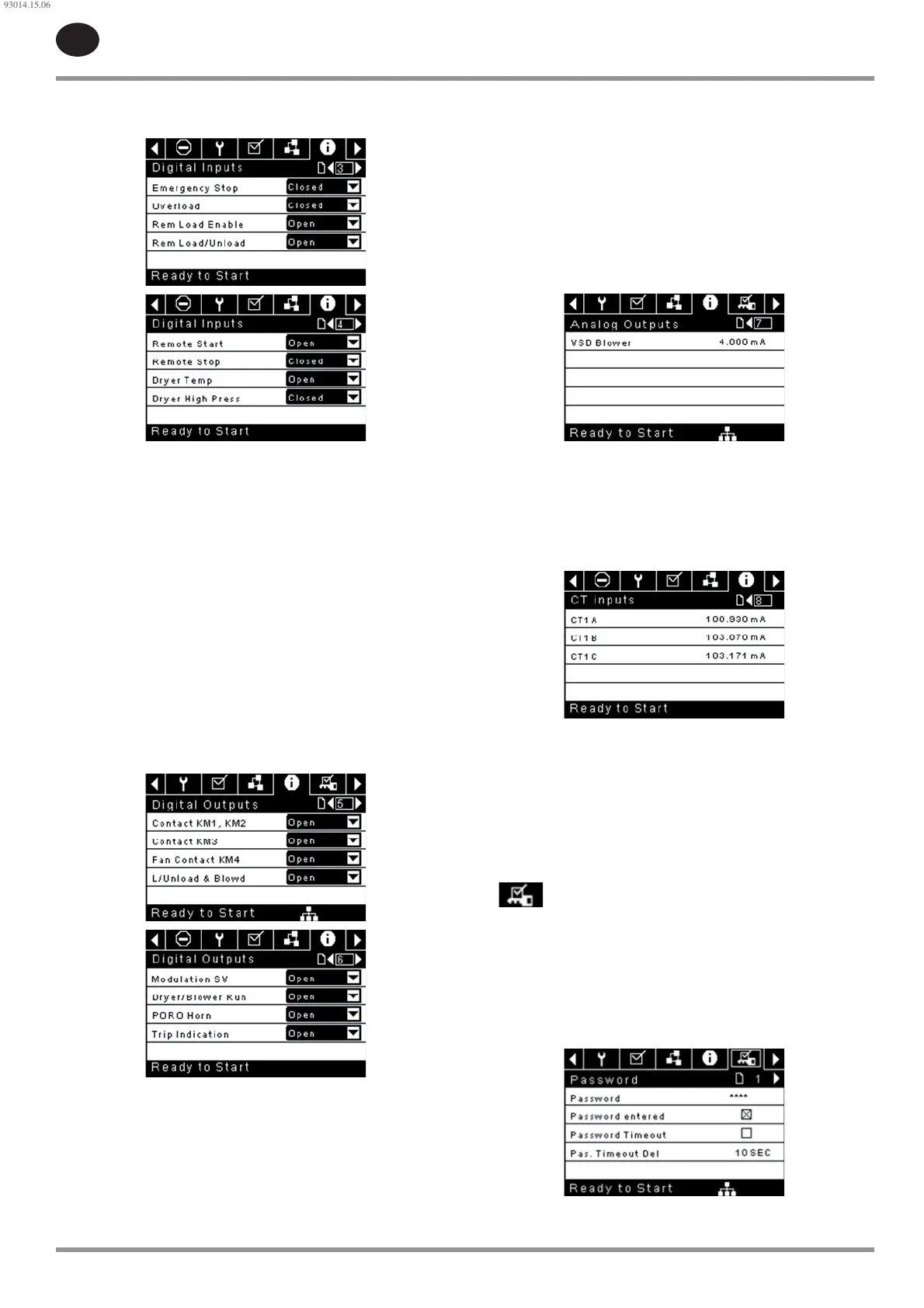

Illustration 90 : Entrées Numériques
Entrées Numériques :
Chaque entrée numérique dispose d’un indicateur qui a che si le statut de
l’entrée est « OUVERT » ou « FERMÉ ». Il s’agit de l’état physique de l’entrée et
ne correspond pas nécessairement à la condition logique. L’état normal est
indiqué dans le tableau ci-dessous.
Arrêt d’urgence – Normalement fermé
Surcharge du moteur principal/du ventilateur – Normalement fermé
Activer charge à distance – Normalement ouvert
Charge/décharge à distance – Normalement ouvert
Démarrage à distance - Normalement ouvert
Arrêt à distance – Normalement fermé
Défaut de température du sécheur – Normalement ouvert
Pression élevée du sécheur – Normalement fermé
Pages 5 Et 6 – Entrée Numériques
Illustration 91 : Entrée Numériques
Entrée Numériques:
Chaque sortie numérique dispose d’un indicateur qui a che si le statut de
l’entrée est « OUVERT » ou « FERMÉ ». Il s’agit de l’état physique de l’entrée et
ne correspond pas nécessairement à la condition logique. L’état normal est
indiqué dans le tableau ci-dessous.
Contact du démarreur KM1, KM2 – Normalement ouvert
Contact du démarreur KM3 – Normalement ouvert
•
•
•
•
•
•
•
•
•
•
Contact du démarreur du ventilateur KM4 – Normalement ouvert
Électrovanne de charge 1SV – Normalement ouvert
Électrovanne de modulation 3SV – Normalement ouvert
Fonctionnement du sécheur / Fonctionnement du ventilateur
– Normalement ouvert
Klaxon PORO – Normalement ouvert
Indicateur de déclenchement – Normalement ouvert
Page 7 – Sorties Analogiques
Illustration 92 : Sorties Analogiques
Sorties Analogiques:
La valeur des sorties analogiques est en mA.
Sortie du sou eur VSD – Vitesse courante du sou eur VSD (si installé)
Page 8 – Entrées CT
Illustration 93 : Entrées CT
Entrées CT
A che la valeur en mA des transformateurs actuellement installés sur
chaque branche de l’alimentation entrante du moteur
CT1
CT2
CT3
Dossier Des Paramètres D’usine
Ce dossier est réservé au personnel d’usine et de maintenance IR. Un mot
de passe doit être entré sur la page un pour con gurer les valeurs contenues
dans le dossier. Ce dossier est utilisé pour con gurer les paramètres
spéci ques au compresseur et pour a cher les informations du logiciel du
contrôleur.
Page 1 – Mot De Passe
Illustration 84 : Mot De Passe
•
•
•
•
•
•
•
•
•
•

93014.15.06
