80447162 Rev B PT-57
PT

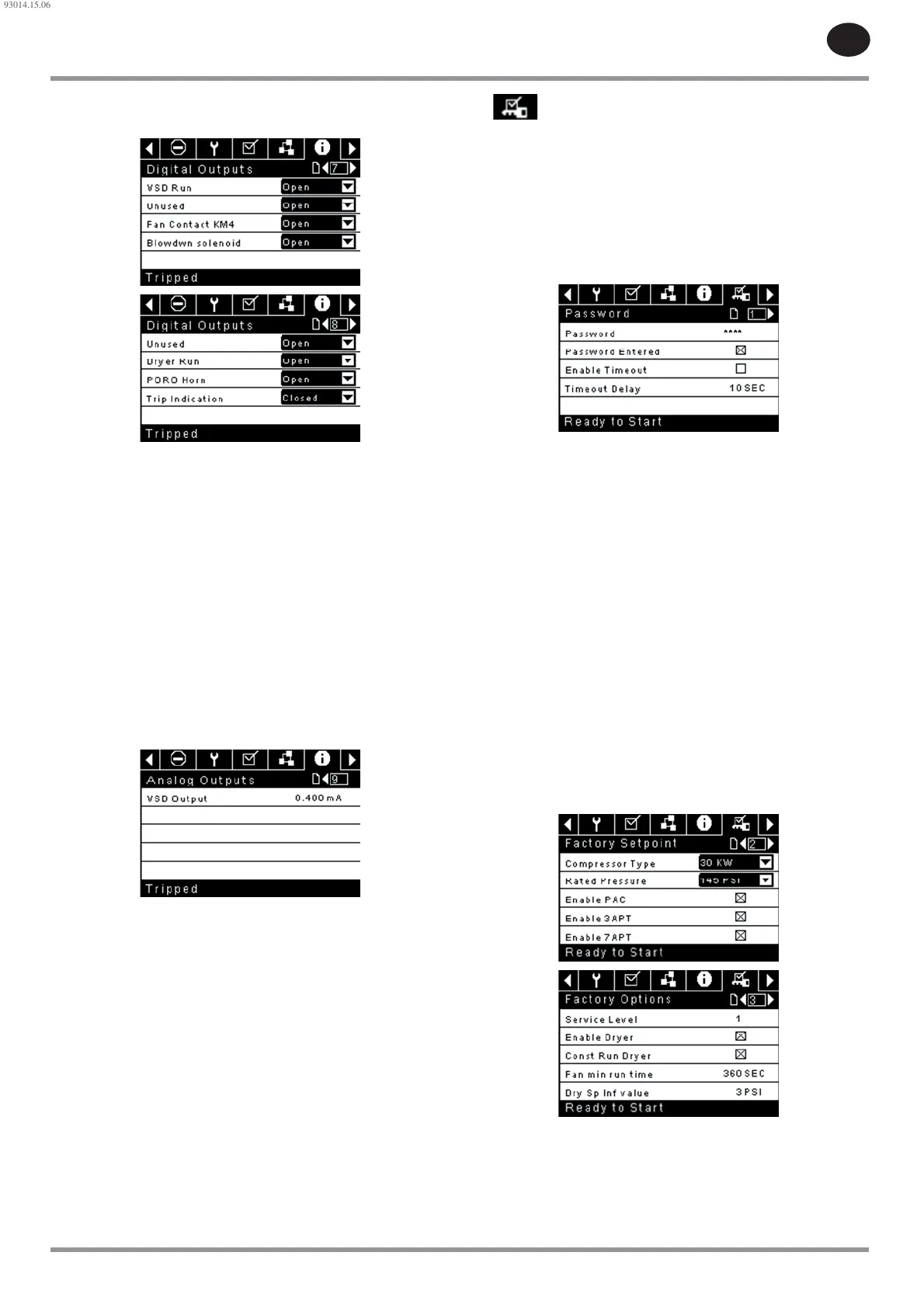

Páginas 7 e 8 - Saídas digitais
Figura 118 : Saídas digitais
Saídas Digitais (palavra-passe necessária):
Cada saída digital indicará se a saída está num estado “ABERTA” ou “FECHADA”.
Trata-se do estado físico da entrada e poderá não estar necessariamente
em linha com a condição lógica. O estado normal é apresentado na tabela
abaixo.
Contacto K1 de Funcionamento do VSD - Normalmente aberta
Contacto do Dispositivo de Arranque do Ventilador KM4 -
Normalmente aberta
Solenóide de Despressurização 1SV - Normalmente aberta
Funcionamento do Secador/Funcionamento do Ventilador -
Normalmente aberta
Avisador Acústico PORO - Normalmente aberta
Indicação de Disparo - Normalmente aberta
Página 9 - Saídas analógicas
Figura 119 : Saídas analógicas
Saídas analógicas:
O valor das saídas analógicas será apresentado em mA.
Saída do VSD
•
•
•
•
•
•
•
Pasta de de nições de fábrica
Esta pasta destina-se ao pessoal IR de fábrica e assistência. Deve ser
introduzida uma palavra-passe na página um, a m de ajustar os valores
nesta pasta. Esta pasta é utilizada para de nir os parâmetros que são
especí cos ao compressor e apresentar informações de software para o
controlador.
Página 1 - Palavra-passe
Figura 120 : Palavra-passe
Palavra-passe:
Permite introduzir uma palavra-passe válida para obter acesso aos
parâmetros protegidos por palavra-passe. A palavra-passe é introduzida
deslocando-se para baixo até ao valor da palavra-passe e premindo a tecla de
retorno.
Palavra-passe introduzida:
Esta caixa de veri cação indicará se foi introduzida uma palavra-passe válida.
Se esta caixa de veri cação estiver vazia, signi ca que não foi introduzida
uma palavra-passe válida ou que o tempo expirou. Só de leitura.
Activação do tempo limite da palavra-passe:
Ao marcar esta caixa, activa a funcionalidade de tempo da palavra-passe.
Tempo limite da palavra-passe:
Este tempo limite, juntamente com o tempo limite da palavra-passe
activo, permite ao utilizador de nir uma quantidade de tempo ajustável
para solicitar que uma palavra-passe válida seja novamente introduzida.
Assim que o tempo limite for atingido, é necessário introduzir novamente
uma palavra-passe válida. O contador de tempo limite é reiniciado após
pressionar qualquer botão.
Páginas 2 a 4 - De nições de fábrica
Figura 121 : De nições de fábrica
93014.15.06
