11
187
12 V - 92 Ah/450 A/DIN
12 V - 92 Ah/880 A/EN
12 V - 92 Ah/715 A/SAE
12 V - 110 Ah/500 A/DIN
12 V - 110 Ah/980 A/EN
12 V - 110 Ah/790 A/SAE
- 93 - - 93 -
Wiring diagram 24 V with alternator 35A
1Alternator
2StarterMotor
3Battery(Seebelowforsizingdetails)
4 GlowPlugs
5Thermistor(GlowPlugControllerCircuit)
6 GlowPlugController/Timer
7KeySwitch
8 SystemFuse
9 Fuse(Accessory)
10 FuelValve
11 GlowPlugIndicatorLamp
12CoolantHighTemperatureLamp
13CoolantHighTemperatureSwitch(N.O.)
14 OilPressure(Low)Lamp
15OilPressureSwitch(N.C.)
16 AlternatorChargingLamp(OffifCharging)
17 Diode
18 AirFilterHighRestrictionIndicator
19 AirFilterRestrictionSwitch(N.O.)
20 LowFuelLevelLamp
21LowFuelLevelSwitch(N.O.)
A Accessory
BOffPosition
C OnPosition
D StartingPosition
Electric system

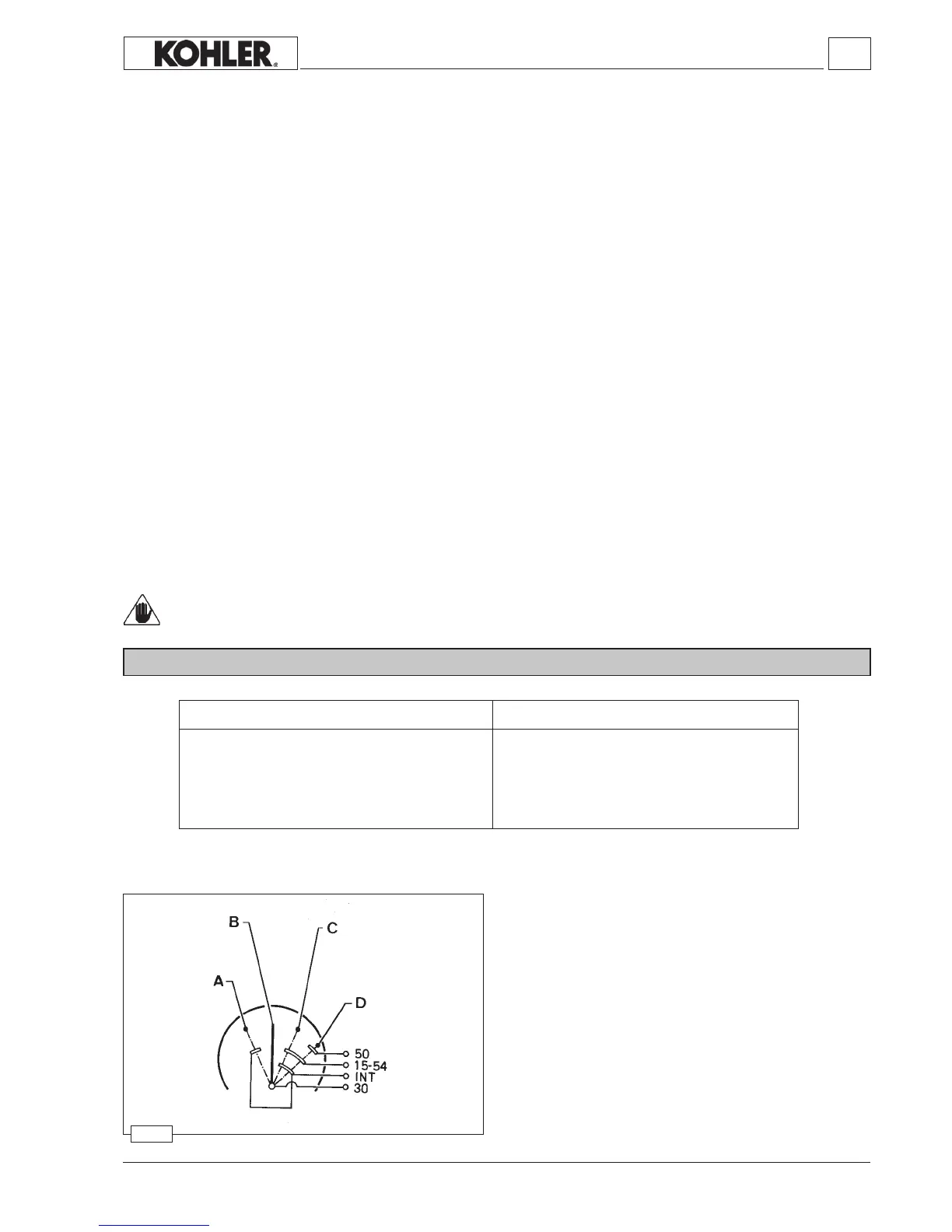

Key switch electrical layout
A =Accessory
B=Offposition
C=Onposition
D=Startingposition
Battery not supplied. Ground rubber mounted engines.
RECOMMENDED BATTERIES
In Standard Start Conditions In Heavy-Duty Start Conditions
Workshop Manual KDW 1603_2204_2204/T _ cod. ED0053029180 - 1° ed_rev. 00
Battery3 isnotsuppliedbyKOHLER.
