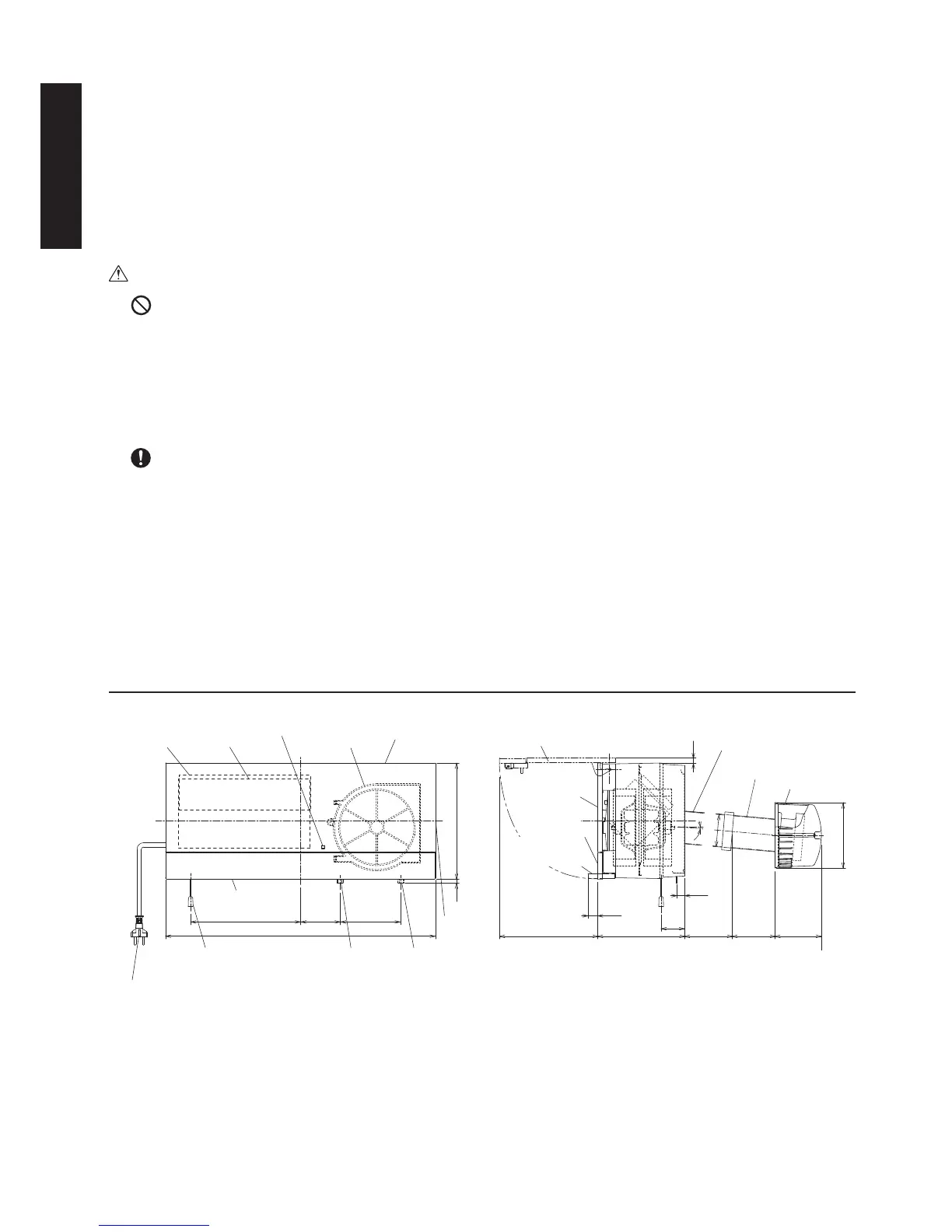

Размеры
12
226
106
ø150
26511
17
54
200
22
5°
140
90
620
252
Наружный диаметр ø75 мм x 2
Запрещено
Следуйте
инструкциям
Электромонтажные работы должны выполняться
подрядчиком (лицензированными электриками) в
соответствии с техническими стандартами оборудо-
вания и местными нормами обеспечения безопасно-
сти работ.
Некачественная проводка и ошибки при проведении
электромонтажных работ могут привести к поражению
электрическим током или возгоранию.
Используйте автоматический выключатель для
подключения к электропитанию для защиты от
короткого замыкания. *1
Короткое замыкание может привести к пожару.
Устанавливайте устройство только на стену. Не
устанавливайте на потолок.
Падение устройства может привести к травмам.
Не используйте устройство в чрезмерно жарких
районах (40°С или более), вблизи открытого огня, в
местах возможного контакта с органическими
растворителями или подверженных воздействию
дыма.
Это может привести к возгоранию.
Устанавливайте крышку на клеммную колодку после
завершения монтажных работ. *1
Пыль, влажность и т.д. могут привести к короткому
замыканию или возгоранию.
При установке устройства одевайте перчатки.
Отсутствие перчаток может привести к травмам.
Устанавливайте блок таким образом, чтобы
приточные/вытяжные воздуховоды имели уклон
наружу.
Дождевая вода, попадающая в блок, может привести к
поражению электрическим током, возгоранию или
проникновению воды в помещение.
Устанавливайте крышки воздуховодов.
Попадание дождевой воды в устройство может
привести к поражению электрическим током,
возгоранию или попаданию влаги в помещение.
Если Лоссней не будет использоваться длительное
время после установки, отключите автоматический
выключатель или выньте вилку питания из розетки.
Невыполнение этого требования может привести к
поражению электрическим током при повреждении
изоляции или возгоранию от короткого замыкания.
При установке основного блока плотно прижмите его
к стене и надежно прикрепите двумя винтами.
Если блок прикреплен к стене с зазором, это приведет к
загрязнению стены.
*1 Только VL-100EU5-E.
Примечания:
1. В высотных зданиях и зданиях средней этажности или
в прибрежных и других районах, подверженных
сильным ветрам, ветер может задувать в устройство,
когда оно не работает. Устанавливайте Лоссней в
защищенных от ветра местах.
2. Не используйте Лоссней в местах, подверженных
воздействию соли или горячих источников.
Запрещено
Фильтр
наружного
воздуха
Теплообменник
Лоссней
Индикатор
работы
Фильтр
вытяжной
вентиляции
Выход
воздуха
Панель открыта Приточный/вытяжной
воздуховод А
Приточный/вытяжной
воздуховод В
Крышка
Ед. измерения: мм
Толщина
стены
300-550
Толщина
стены
50-300
Панель
закрыта
Заслонка
(вертикально)
Заслонка
(горизонтально)
Выход
воздуха
Переключатель
заслонки
(открыто)
Переключатель
заслонки
(закрыто)
*Заводская
установка
Шнур натяжного
выключателя (VL-100U5-E)
Кабель электропитания (с вилкой)
(Только VL-100U5-E)
(Длина примерно 3 м)
Заслонка
