Mitsubishi VL-100EU5-E User Manual

Fin-8
Suomi

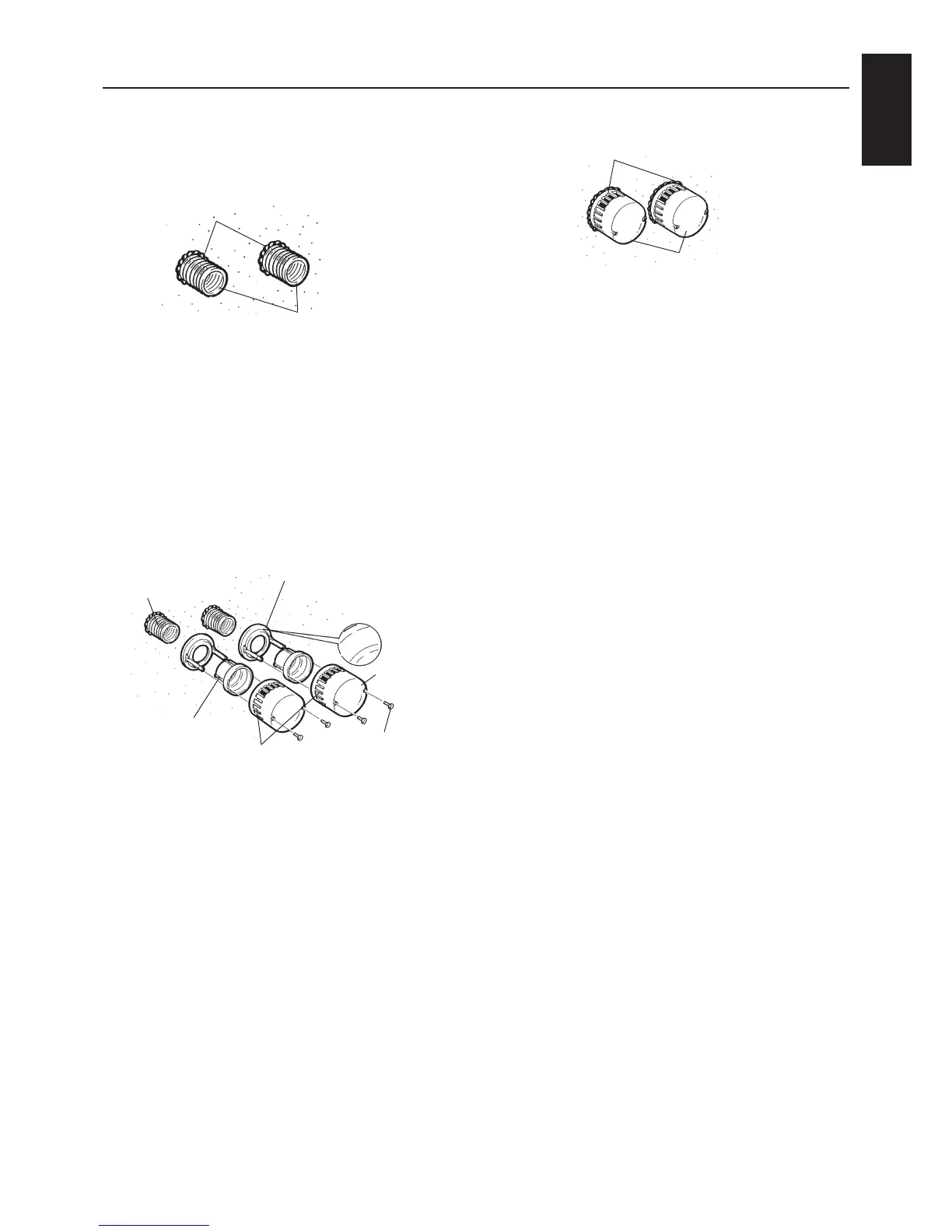

Ulkopuoliset rakenteet
1. Tiivistä seinässä oleva aukko.
Täytä ilman syöttö/poistoputkien ja seinässä olevien
aukkojen välit tiivisteillä (myytävänä alan liikkeissä).
Huom!
- Jos aukkoja täytetä, sadevesi pääsee sisään.
Ilmansyöttö/poistoputket
Tiiviste
2. Sääsuojien asentaminen
1) Aseta sääsuojan asennuslevy ilmansyöttö/
poistoputkiin.
2) Kiristä laipan mutterit. (Kiinnitä niin, että laippojen
UPPER (yläpuoli) merkit tulevat ylöspäin.)
3) Kiinnitä sääsuojat asennusruuveilla.
Huom!
- Jotta ilman syöttö- ja poistopuoli saadaan
pidettyä erillään, kukin sääsuoja kiinnittyy vain
yhdelle puolelle. Varmista, että sekä syöttö-
että poistopuolen kansialue on vasemmalla
kaavakuvassa näytetyllä tavalla.
- Jos sääsuoja siirtyy, tarkasta, että ilmansyöttö/
poistoputket on leikattu oikean mittaisiksi.
(Jos putkia työnnetään liian suurella voimalla
seinään, tämä saattaa aiheuttaa putkien
siirtymisen tai estää suljinta toimimasta
kunnolla.)
- Sääsuojien asennuslevyissä on kaksi aukkoa
(φ5 mm). Kiinnitä laipat seinään näiden aukkojen
avulla.
Sääsuoja
Laipan mutteri
Ruuvi sääsuojan
kiinnitystä varten.
"Kansi" alue
U
P
P
E
R
U
P
P
E
R
U
P
P
E
R
Ilmansyöttö/
poistoputki A
Sääsuojan
asennuslevy
3. Sadeveden vuotamisen estäminen
Tiivistä kaikki sääsuojien ympärillä olevat aukot.
Tiiviste
Sääsuojat
