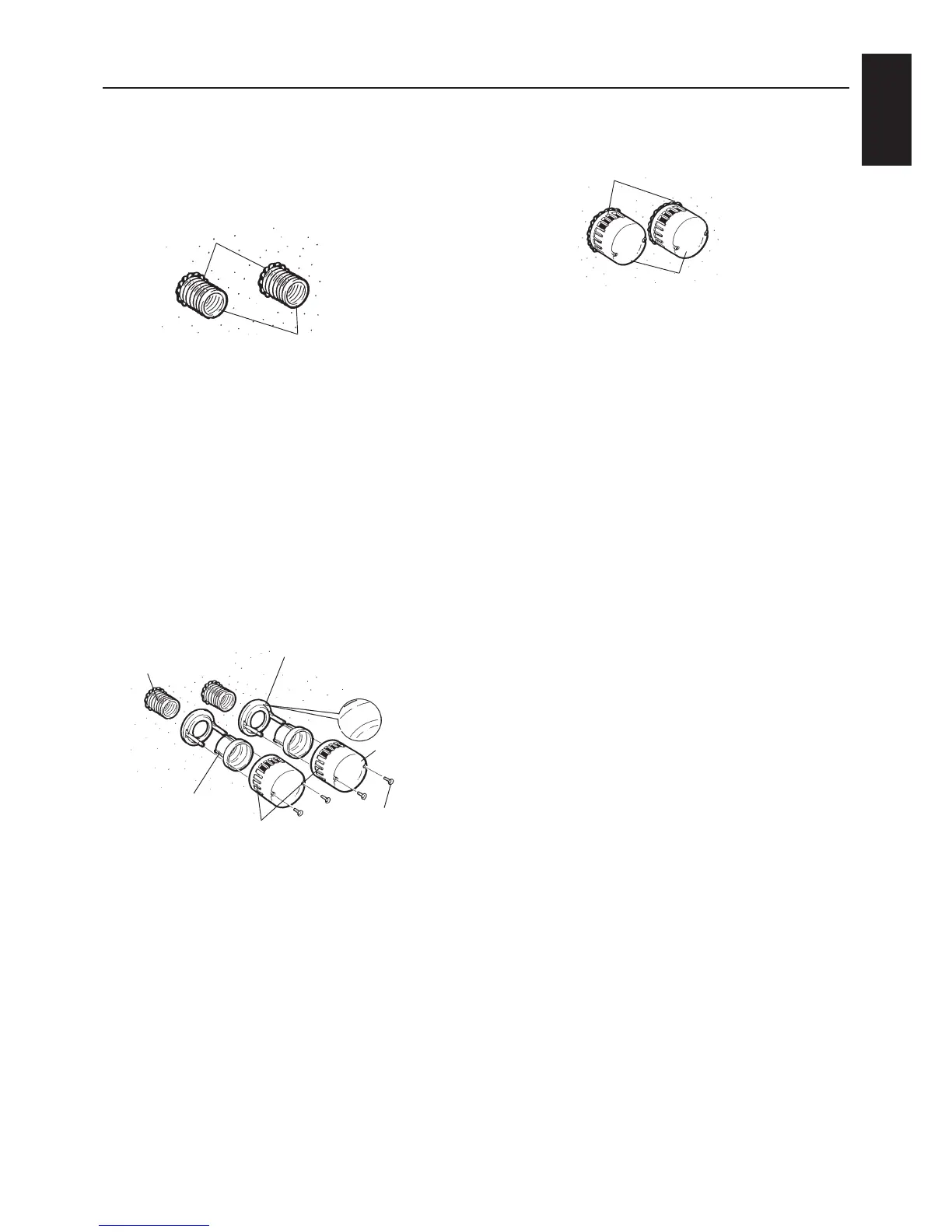

Montaje en el exterior
1.Relleneeloriciomural.
Rellene los espacios que queden entre los tubos
desuministro/escapedeaireylosoriciosmurales
con material de calafateo habitual en comercios.
Nota
- Si queda algún espacio sin rellenar, puede
inltrarse agua de lluvia.
Tubos de suministro/escape de aire
Calafateo
2. Colocación de las cubiertas de exterior
1)Insertelasplacasdemontajeparacubiertas
de exterior en los tubos de suministro/escape
de aire.
2) Apriete las tuercas de brida. (Asegúrese de que
lasmarcasUPPERdelasplacasdemontaje
para cubiertas de exterior queden arriba.)
3) Fije las cubiertas de exterior con los tornillos
dejación.
Nota
- Las cubiertas de exterior están cerradas en
un lado para asegurar que no se mezclen
el suministro de aire y el escape de aire.
Monte las partes cerradas tanto del lado
de suministro de aire como del de escape
de aire de forma que queden a la izquierda,
como se muestra arriba.
- Si se desplazan las cubiertas de exterior,
asegúrese de que los tubos de suministro/
escape de aire se hayan cortado con las
dimensiones correctas. (Si se meten los
tubos demasiado en la pared, se podrían
desplazar o el obturador podría dejar de
funcionar correctamente.)
- Las placas de montaje para cubiertas
de exterior tienen dos oricios (φ5 mm).
Utilícelos para jar los rebordes en la pared.
Cubierta de
exterior
Tuerca de brida
Tornilloparajarla
cubierta de exterior
Área cerrada
U
P
P
E
R
U
P
P
E
R
U
P
P
E
R
Tubo de suministro/
escape de aire
Placa de montaje para
cubiertas de exterior
3.Evitelainltracióndeaguadelluvia.
Calafatee todo el perímetro de las cubiertas de
exterior.
Calafateo
Cubiertas de exterior
