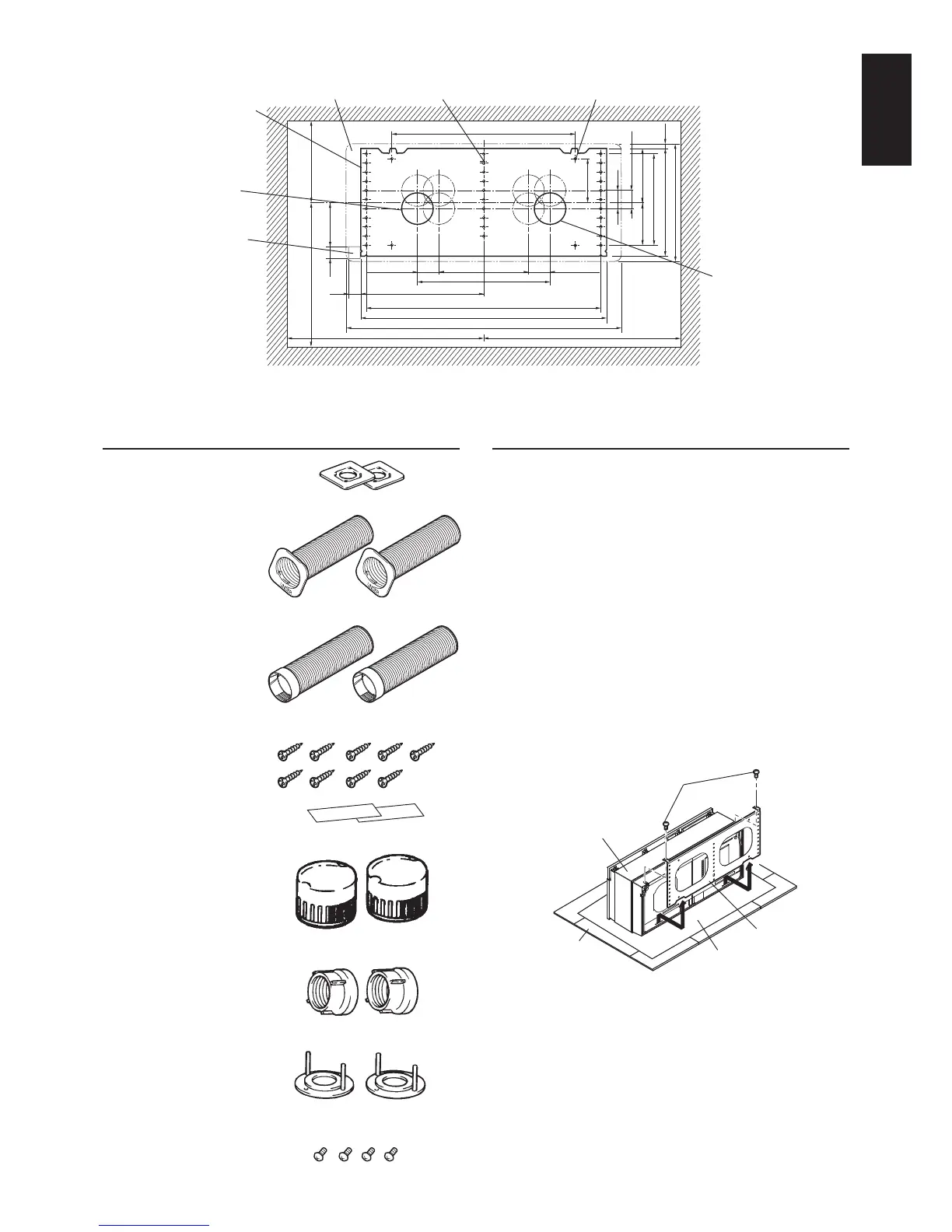

Lista över inkluderade delar
Rörmonteringsplåtar (2)
Rör, luftintag/luftavlopp A (2)
Rör, luftintag/luftavlopp B (2)
Träskruvar (9)
(till fästplattan)
Aluminiumtejp (2)
Väderkåpor (2)
Flänsmuttrar (2)
Fästplattor för väderkåporna (2)
Fästskruvar för väderkåporna (4)
Före installation
Ta bort de två skruvarna som håller fast
huvudenheten för att ta bort fästplattan.
Obs
- Förvara skruvarna för fastsättning av fläkten
på ett säkert ställe. Skruvarna behövs när
huvudenheten är monterad.
- Lossnays ytor är blanka; akta så de
inte repas. Lägg ut papp eller liknande,
lägg vinylarket som användes för att
packa huvudenheten ovanpå det, lägg
huvudenheten upp och ned som på ritningen
och ta bort fästplattan.
- Luckan på Lossnay är stängd under
leveransen.
Huvudenhet
Fästplatta
Skruvar att fästa
huvudenheten med
Lägg ut papp eller
ett liknande material
Vinylark
■ Monteringsdiagram (sett från insidan)
Enhet (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Fästplatta
Luftintagshål
(Ø85 till Ø90 vägghål)
Måste fästasHuvudenhetens kant
Luftavloppshål
(Ø85 till Ø90 vägghål)
Fästhål 36 - ø6
Plats för utdragning av
nät- och anslutningskabel
(endast VL-100EU5-E)
min. min.
(min.)
(min.)
(min.)
(justerbar)
(justerbar)
(justerbar)
(max.)
