5°
Отверстие
СнаружиВнутри

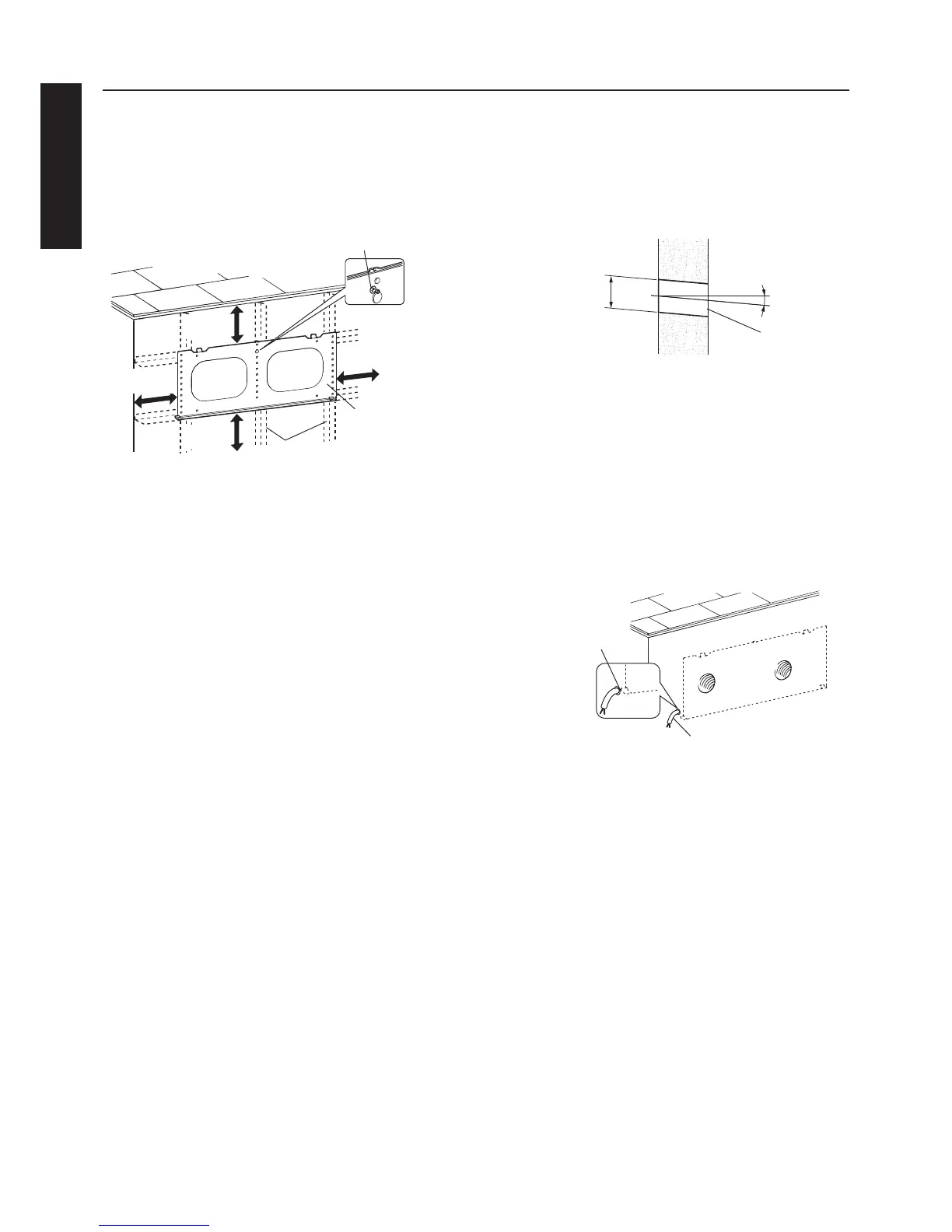

Инструкции по установке
Отверстия в стене
1. Определение места установки.
3. Просверлите отверстия в стене.
1) Обеспечьте требуемый зазор (не менее 64 мм сверху, 83 мм
слева и справа и 113 мм снизу) вокруг монтажной пластины, как
показано на рисунке ниже.
1) Снимите свободно закрепленную монтажную пластину.
(Оставьте на месте шуруп крепления, указанный в п.1)
2) Просверлите отверстия в стене диаметром от 85 до 90 мм.
Примечание.
Отверстия должны иметь уклон в сторону наружной стены.
Это предотвращает проникновение дождевой воды в помещение.
4. Прокладка кабеля питания и соединительного кабеля.
Только для VL-100EU5-E
1) Определите место выхода кабеля питания и соединительного
кабеля и просверлите отверстие (см. схему установки на стр. 3).
2) Проведите кабель питания и соединительный кабель на
внутреннюю сторону.
Примечание.
Для VL-100U5-E установите розетку электропитания в пределах
длины кабеля питания. (Эффективная длина кабеля питания 3 м.)
2) Убедитесь, что усиление внутренней стены расположено
правильно, обеспечивая надежное крепление монтажной
пластины. (Если усиления стены нет, обеспечьте поддерживающие
конструкции).
3) Разместите монтажную пластину на стене.
4) Прикрепите монтажную пластину свободно (одним шурупом).
Примечание.
Убедитесь, что поверхность крепления монтажной пластины
плоская.
Если поверхность не плоская, при работе Лоссней может возникать
шум или заслонка может работать неправильно.
2. Расположение отверстий в стене.
Располагайте отверстия в стороне от препятствий в стене, в
пределах, указанных на схеме установки на стр. 3.
Шуруп (закрепите свободно)
Не менее
64 мм
Не менее
83 мм
Не менее
83 мм
Не менее
113 мм
Монтажная
пластина
Усиление
*Ничто не должно заграждать фронтальную
часть блока.
(Не размещайте что-либо блокирующее
воздушный поток перед Лоссней).
Стена
Диаметр отверстий
в стене
от 85 до 90 мм
Кабель питания и
соединительный кабель
Место выхода кабеля
питания и соединительного
кабеля
