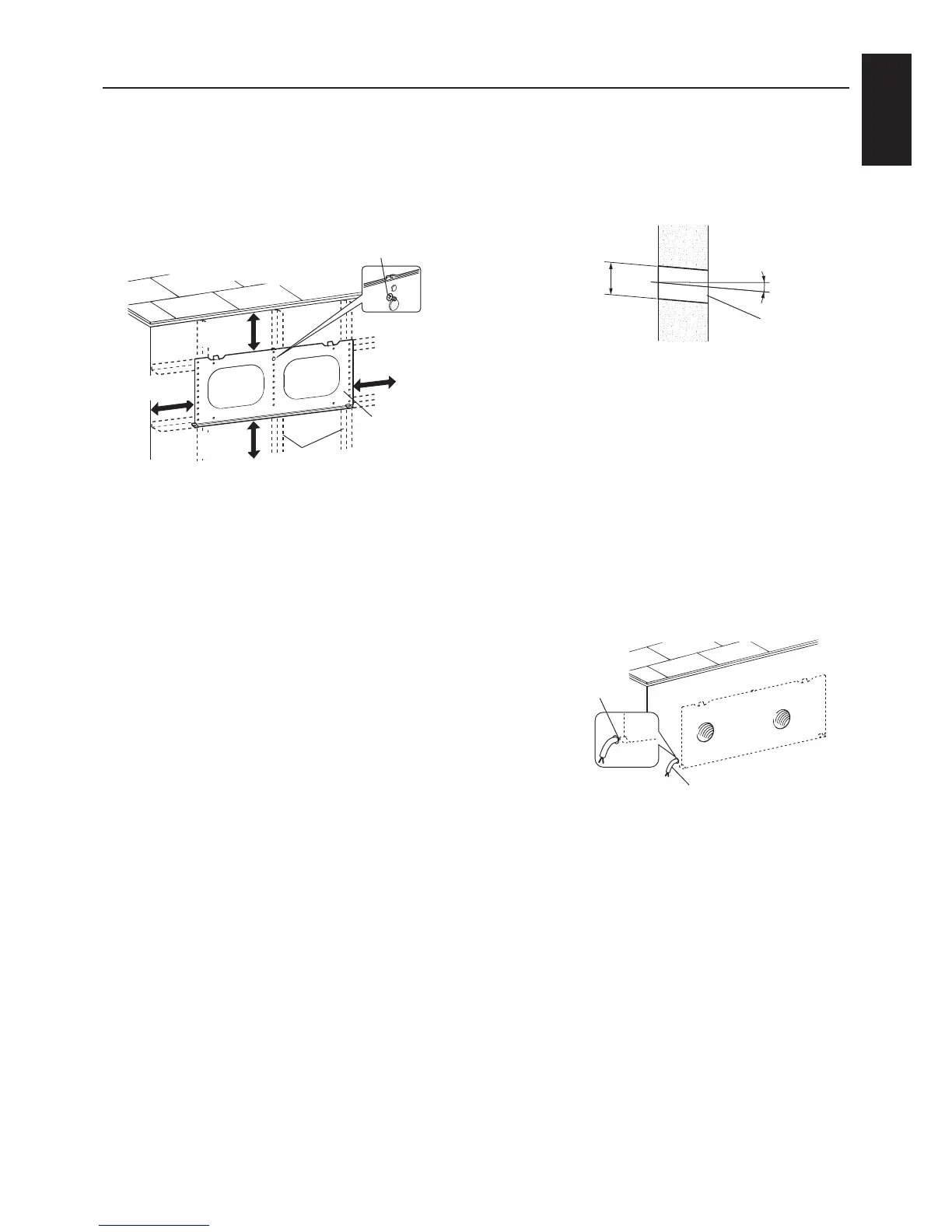

Monteringsanvisningar
Borrning av vägghål
1. Bestäm monteringsläget.
1) Se till att ha rätt avstånd (minst 64 mm uppåt,
83 mm till vänster och höger, och 113 mm
nedåt) runt fästplattan, som visas i bilden
nedan.
* Inget får finnas framför
apparaten. (Placera ingenting
som blockerar luftflödet framför
Lossnay.)
2)Kontrolleraattförstärkningarna(innerväggen)
är belägna så att fästplattan kan fästas
ordentligt. (Om det inte finns reglar, bygg in
en stödkonstruktion.)
3) Placera fästplattan mot väggen.
4) Montera fästplattan provisoriskt (med en
enkel träskruv).
Obs
- Kontrollera att monteringsytan på
monteringsplattan är plan.
- Om den inte är det kan driften av Lossnay orsaka
buller och luckan kan hindras från att fungera
ordentligt.
2. Bestäm vägghålens lägen.
Placera vägghålen där inga hinder i väggen
förekommer och inom de områden som anges i
monteringsdiagrammet på sidan 3.
Träskruv (löst fäst)
Fästplatta
Förstärkning
Minst
113 mm
Minst
83 mm
Minst
83 mm
Minst
64 mm
3. Borra vägghålen.
1)
Ta bort löst fästa monteringsplattan. (Lämna
kvar den träskruv som fästs löst i punkt i 1 på
plats.)
2) Borra vägghålen på Ø85 till Ø90 mm.
Obs
- Gör hålen så att de sluttar ned när de
kommer ut utanför muren.
- Detta är nödvändigt för att förhindra att regnvatten
kommer in.
4. Dra ut nät- och anslutningskablar.
Endast för VL-100EU
5-E
1) Bestäm utdragningsplatsen för nät- och
anslutningskabel och gör ett hål. (Se
monteringsdiagrammet på sidan 3.)
2) Dra ut nät- och anslutningskablarna på
inomhus.
Obs
- För VL-100U5-E, installera ett eluttag
någonstans som nätkabelns kontakt kan nå.
(Sladden har en effektiv längd på 3 meter.)
Vägghålets
diameter
Ø85 till Ø90 mm
5°
Vägghål
Vägg
UtsidaInsida
Nät- och
anslutningskablar
Utdragningsplats
Nät- och
anslutningskablar
