Ita-8
Italiano

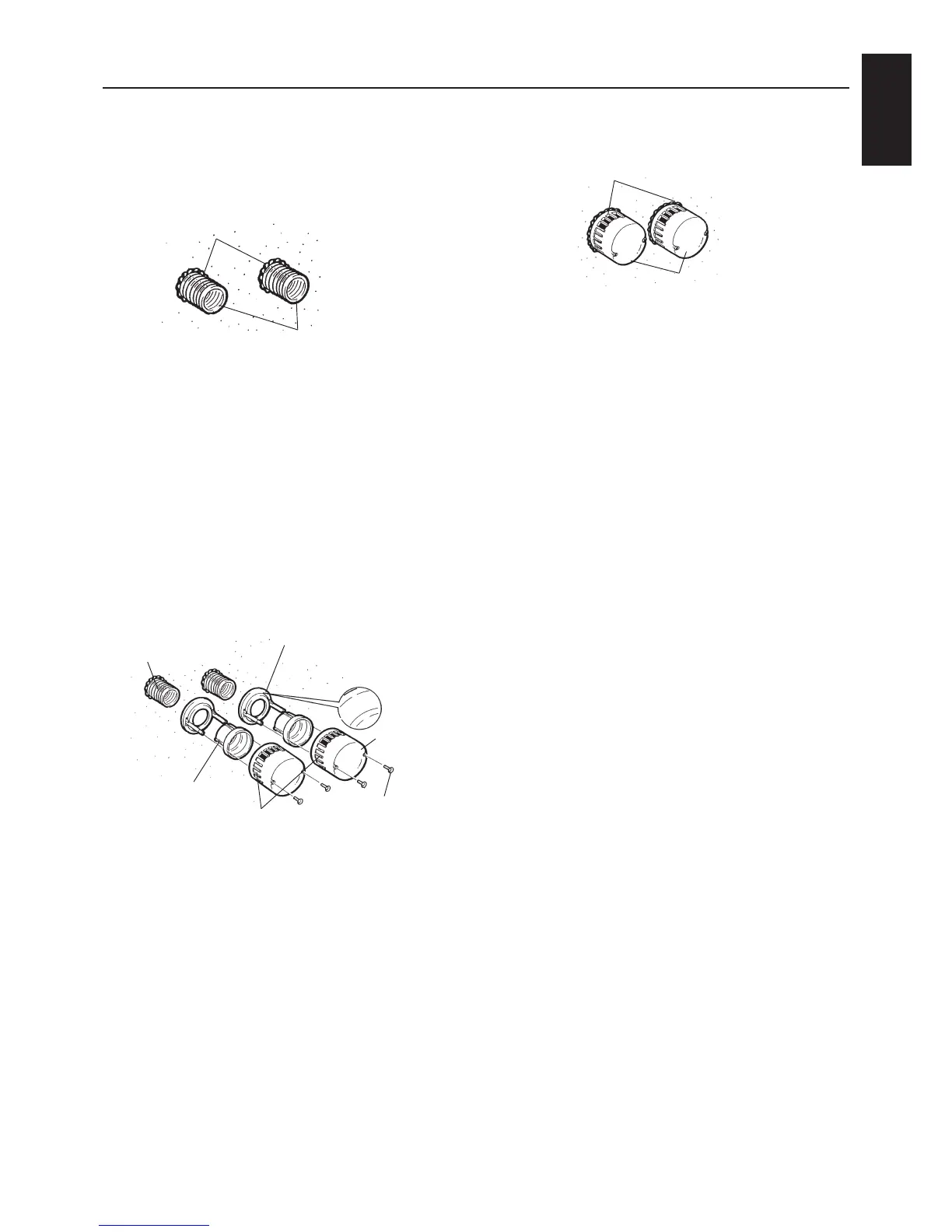

Montaggio all’esterno
1. Riempire il foro a parete.
Riempire tutti gli spazi tra i tubi di entrata e di
scarico dell’aria e i fori a parete con mastice
disponibile in commercio.
Nota
- Eventuali spazi vuoti agevoleranno le
inltrazioni d’acqua.
Tubi di entrata e di scarico dell’aria
Mastice
2. Installazione delle coperture per esterno
1) Inserire le piastre di montaggio delle
coperture per esterno sui tubi di entrata e di
scarico dell’aria.
2) Stringere i dadi angiati (accertarsi che le
scritte UPPER sulle piastre di montaggio
delle coperture per esterno si trovino in alto).
3) Fissare le coperture per esterno con le viti di
montaggio.
Nota
- Le coperture per esterno sono dotate di
un’area cieca per evitare la miscelazione
dell’aria di entrata e di scarico. Montare le
aree cieche sul lato di entrata e di scarico
dell’aria in modo che si trovino a sinistra,
come illustrato sopra.
- Se le coperture per esterno si spostano,
controllare che i tubi di entrata e di
scarico dell’aria siano tagliati alle
dimensioni corrette (se i tubi vengono
premuti eccessivamente nella parete, i
tubi potrebbero spostarsi o impedire un
funzionamento corretto della serranda aria).
- Le piastre di montaggio della copertura per
esterno hanno due fori (φ5 mm). Utilizzare i
fori per ssare le ange alla parete.
Copertura
per esterno
Dado angiato
Vite di ssaggio della
copertura per esterno
Area “cieca”
U
P
P
E
R
U
P
P
E
R
U
P
P
E
R
Tubo di entrata e di
scarico dell’aria
Piastra di montaggio delle
coperture per esterno
3. Prevenzione delle inltrazioni di pioggia
Applicare mastice all’intero perimetro delle
coperture per esterno.
Mastice
Coperture per esterno
