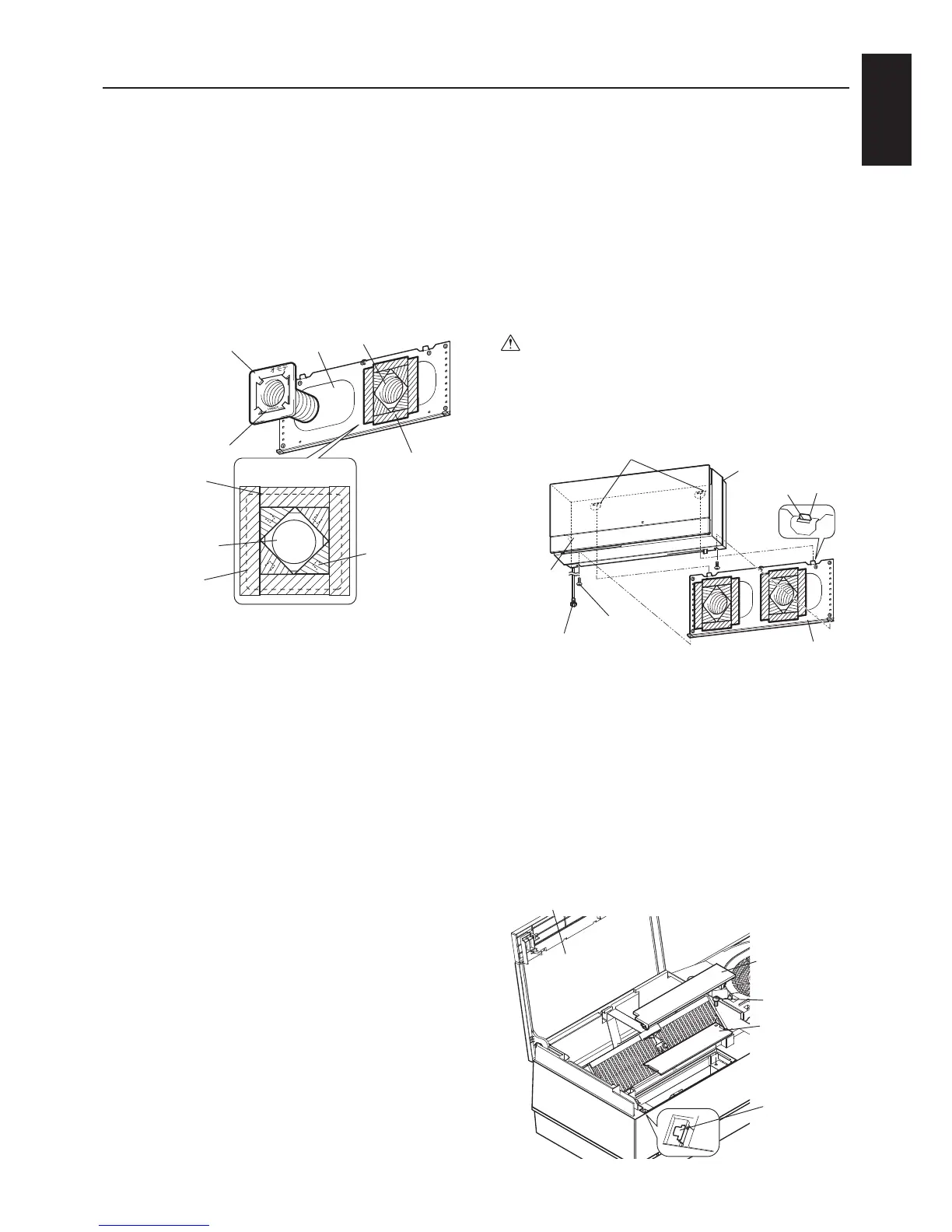

Τοποθέτηση της κύριας μονάδας
Για το VL-100U5-E
1) Κρεμάστε τις οπές άγκιστρων της κύριας μονάδας
στα άγκιστρα της πλάτης ανάρτησης όπως
φαίνεται παρακάτω. (Και οι δύο πλευρές)
2) Πιέστε την κύρια μονάδα προς τον τοίχο και
στερεώστε την με τις δύο παρεχόμενες βίδες. Αυτή
τη φορά, πιέστε δυνατά το καλώδιο τροφοδοσίας
στην οπή αποκοπής στην πλευρά της μονάδας. (Η
μονάδα δεν θα καθίσει σωστά αν το καλώδιο δεν
εφαρμόζει στην οπή αποκοπής.)
Προσοχή
- Σφίξτε καλά τις δύο βίδες. (Ενδεχόμενο διάκενο
στην ένωση μπορεί να επιτρέψει την διείσδυση
βρωμιάς και να λερωθεί ο τοίχος.)
3) Συνδέστε το ρευματολήπτη στην πρίζα.
Για το VL-100EU5-E
1) Ανοίξτε το κάλυμμα. Τοποθετήστε τα δάκτυλά
σας στα κέντρα των πλευρών της μονάδας και
τραβήξτε προς τα εμπρός και επάνω.
Όταν ανοίγετε και κλείνετε το κάλυμμα, προσέξτε να
μην ζορίσετε τα άγκιστρα του καλύμματος.
2) Αφαιρέστε το κάλυμμα του τερματικού ακροδεκτών
Α από τις προεξοχές της κύριας μονάδας.
3) Αφαιρέστε τη βίδα, και στη συνέχεια αφαιρέστε το
κάλυμμα του τερματικού ακροδεκτών B.
Οπή άγκιστρου
Οπές άγκιστρου
Βίδες
στερέωσης
κύριας μονάδας
Καλώδιο τροφοδοσίας
Άγκιστρο
Πλάτη
ανάρτησης
Οπή αποκοπής
(στην αριστερή
πλευρά)
Κύρια μονάδα
Κάλυμμα
Βίδα
Περιοχή προεξοχής
στην κύρια μονάδα
Κάλυμμα τερματικού
ακροδεκτών Α
(πλαστικό)
Κάλυμμα
τερματικού
ακροδεκτών Β
(μεταλλικό)
Τοποθέτηση των σωλήνων
παροχής/εξαγωγής αέρα
1) Εισάγετε τους σωλήνες παροχής/εξαγωγής
αέρα, οι οποίοι είναι τοποθετημένοι στις πλάκες
στερέωσης σωλήνων, μέσα στις οπές στον τοίχο.
2) Κολλήστε με ταινία τους σωλήνες παροχής/
εξαγωγής αέρα σφικτά στον τοίχο όπως φαίνεται
παρακάτω χρησιμοποιώντας ταινία αλουμινίου του
εμπορίου. (Εάν δεν κολληθούν σφικτά, οι σωλήνες
μπορεί να μετακινηθούν και ο αεροφράκτης δεν θα
λειτουργεί σωστά.)
Σημείωση
- Τοποθετήστε τους σωλήνες παροχής/εξαγωγής
αέρα Α με τέτοιον τρόπο ώστε το σημάδι UNDER
(κάτω) να βρίσκεται στο κάτω μέρος.
- Μετά την τοποθέτηση των σωλήνων, ελέγξτε εάν
έχουν κλίση προς τα κάτω κατά την έξοδό τους.
- Κατά την τοποθέτηση των καλυμμάτων
προστασίας από καιρικές συνθήκες, μην
πιέζετε προς τον τοίχο τους σωλήνες παροχής/
εξαγωγής αέρα. (Ο αεροφράκτης μπορεί να μη
λειτουργεί σωστά.)
Πλευρά παροχής αέρα
Σωλήνας παροχής/
εξαγωγής αέρα
Πλάκα στερέωσης
σωλήνα
Κολλήστε ταινία
αλουμινίου για
την κάλυψη των
προεξοχών (4 σημεία)
(Δείτε από εμπρός)
Πλάκα στερέωσης σωλήνα
Τοποθετήστε τους σωλήνες
παροχής/εξαγωγής αέρα Α
και τις πλάκες στερέωσης
σωλήνων σταθερά
στον τοίχο ώστε να μην
μετατοπιστούν.
Ταινία αλουμινίου
Εφαρμόστε έτσι ώστε
να μην καλύπτει το
άνοιγμα του σωλήνα.
Ταινία αλουμινίου
(και στις δύο
πλευρές παροχής
και εξαγωγής αέρα)
Πλευρά εξαγωγής
Σημάδι “UNDER"
