Mitsubishi VL-100EU5-E User Manual

3
Русский
Пластина крепления воздуховода (2)
200
420
350
530
554
620
360 (мин.)
360 (мин.)
233 (мин.)
97
25
183 (мин.)
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
(мин)
(макс.)

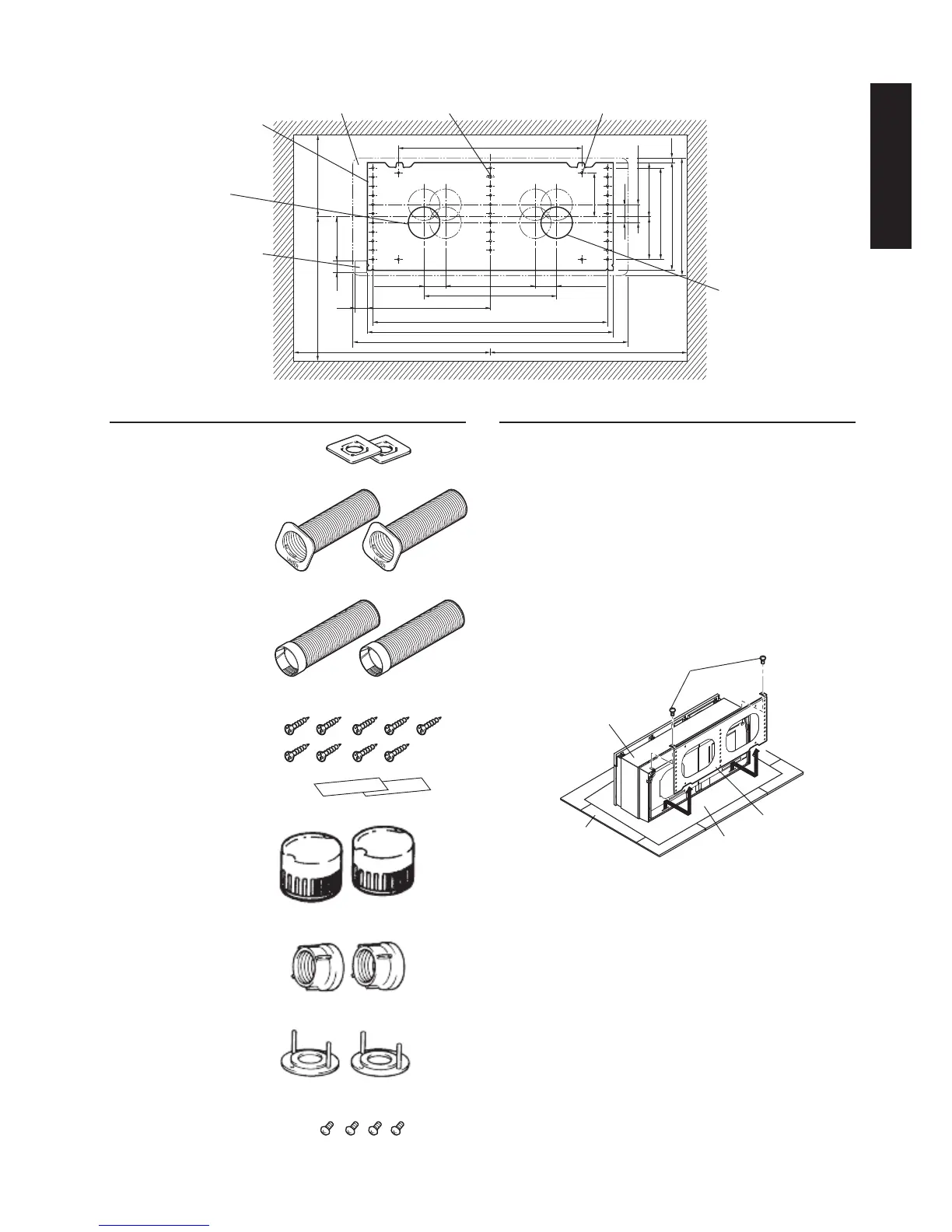

Схема установки (вид изнутри)
Монтажная пластина
Выход воздуха
(вытяжная вентиляция)
(отверстие в стене Ø85-90)
Вход воздуха
(приточная вентиляция)
(отверстие в стене Ø85-90)
Выход кабеля питания
и соединительный кабель
(Только VL-100EU5-E)
Край основного блока Монтажные отверстия 36 х Ø6 Для крепления
Ед. измерения: мм
Список частей, входящих в поставку Перед установкой
Приточный/вытяжной воздуховоды А (2)
Приточный/вытяжной воздуховоды В (2)
Шурупы (9) (для крепления монтажной пластины)
Алюминиевая лента (2)
Крышка воздуховода (2)
Фланцевая гайка (2)
Винты крепления крышки воздуховода (4)
Монтажная пластина крышки воздуховода (2)
Удалите два винта крепления основного блока для снятия
монтажной пластины.
Примечания:
1. Не потеряйте винты. Они понадобятся после установки
основного блока.
2. Поверхность Лоссней глянцевая, будьте осторожны, не
поцарапайте ее. Постелите картон или подобное, на него положите
виниловую пленку, используемую для упаковки основного блока,
снимите монтажную пластину с основного блока, повернутого, как
показано на рисунке.
3. Заслонка Лоссней закрыта при транспортировке.
Винты крепления
основного блока
Основной
блок
Картон или
подобный материал
Монтажная пластина
Виниловая пленка
(регулируется)
(регулируется)
(регулируется)
