Mitsubishi VL-100EU5-E User Manual

Fin-6
Suomi

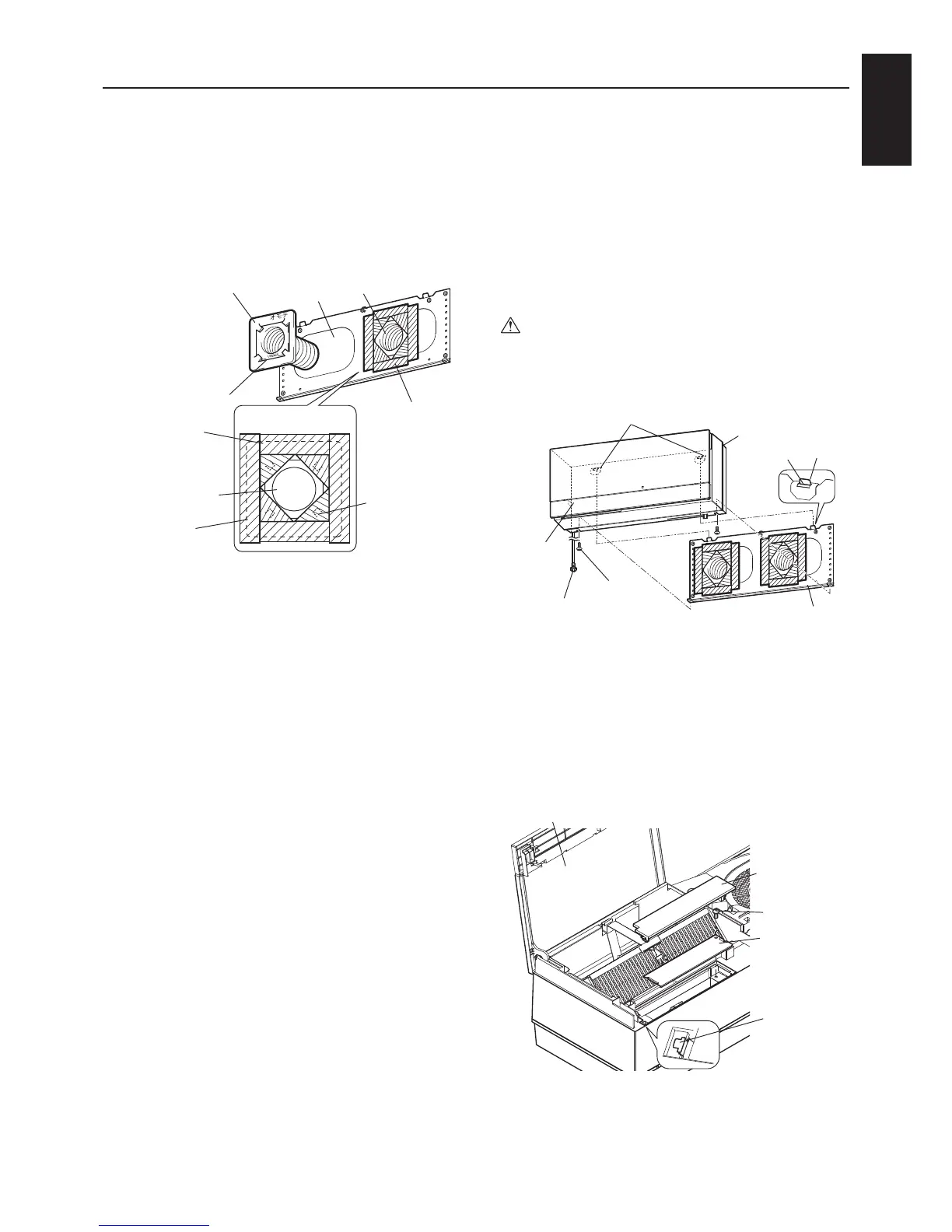

Päälaitteen kiinnitys
VL-100U5-E
1) Ripusta päälaitteen salpojen aukot asennuslevyn
salpoihin seuraavassa esitetyn mukaisesti.
(Molemmat puolet)
2) Paina päälaite seinään ja kiinnitä se varusteisiin
kuuluvilla kahdella ruuvilla. Paina tällä kertaa
virtajohto päälaitteen sivussa olevaan aukkoon.
(Laite ei istu tiiviisti, jos johtoa ei aseteta
aukkoon.)
Huomautus
- Kiristä kaksi ruuvia huolellisesti. (Liitoksen
aukko voi aiheuttaa seinän likaantumisen.)
3) Pane virtapistoke pistorasiaan.
VL-100EU5-E
1) Avaa paneeli. Pane sormet laitteen sivujen
keskiosaan ja vedä eteen- ja ylöspäin.
Kun avaat ja suljet paneelia, varmista, että et rasita
paneelin liitososia.
2) Irrota jakorasian kansi A päälaitteen sakaroista.
3) Irrota ruuvi ja sitten jakorasian kansi B.
Salvan reikä
Salvan reiät
Päälaitteen
asennusruuvit
Virtajohto
Salpa
Asennuslevy
Aukko
(vasemmalla
puolella)
Päälaite
Paneeli
Ruuvi
Päälaitteen
sakaroiden
alue
Jakorasian
kansi A
(muovinen)
Jakorasian
kansi B
(metallinen)
Ilmansyöttö/poistoputkien
kiinnittäminen
1) Pane putken asennuslevyihin kiinnitetyt
ilmansyöttö/poistoputket seinäaukkoihin.
2) Teippaa ilmansyöttö/poistoputket tiukasti seinään
alla esitetyn mukaisesti varastosta saatavalla
alumiiniteipillä. (Jos tiiviste ei ole tiukka, putket
saattavat liikkua eikä suljin eikä toimi kunnolla.)
Huom!
- Kiinnitä ilmansyöttö/poistoputket A niin, että
UNDER-merkki on alapuolella.
- Kun olet kiinnittänyt putket, varmista, että ne
ovat kallellaan alaspäin, kun ne menevät ulos.
- Kun kiinnität sääsuojia, älä työnnä ilmansyöttö/
poistoputkia seinään. (Suljin ei ehkä toimi
kunnolla.)
Ilmansyötön puoli
Ilmansyöttö/
poistoputki A
Putken
asennuslevy
Teippaa
alumiiniteipillä
peittääksesi
sakarat (4
paikkaa).
(katso edestä päin)
Putken asennuslevy
Kiinnitä ilmansyöttö/
poistoputket A ja
putken asennuslevyt
tiukasta seinään,
niin että ne eivät
liiku.
Alumiiniteippi
Levitä niin, että
se ei peitä putken
aukkoa.
Alumiiniteippi
(sekä
ilmansyöttö-
että
poistopuolella)
Poistopuoli
UNDER-merkki
