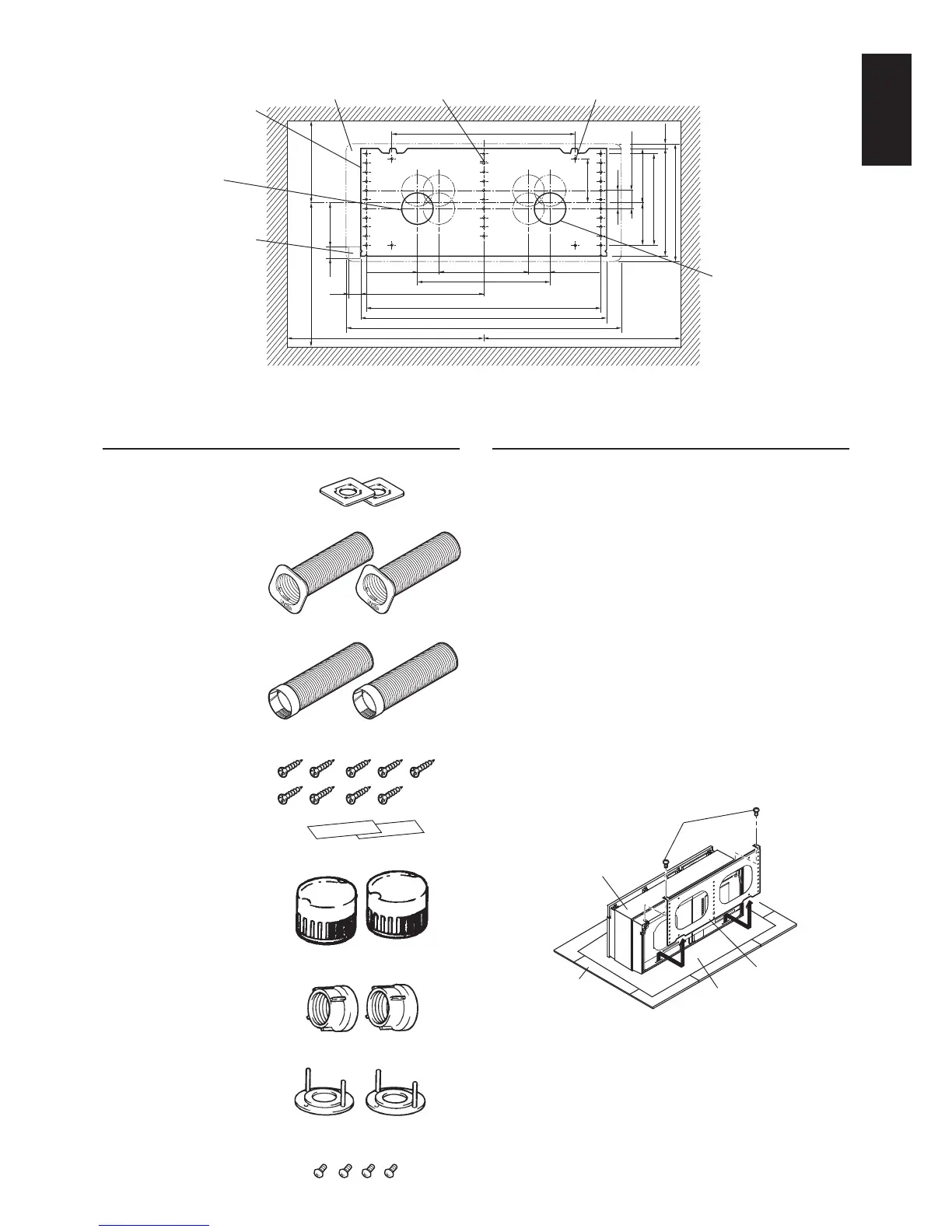

Liste des pièces fournies
Plaquesdesupportdestuyaux(2)
Tuyauxd’admissionetd’échappementd’airA(2)
Tuyauxd’admissionetd’échappementd’airB(2)
Visàbois(9)
(pourxerlaplaquedesupport)
Bandesenaluminium(2)
Capots de protection (2)
Écrous de bridage (2)
Plaques de support des capots de protection (2)
Visdexationdescapotsdeprotection(4)
Avant l’installation
Retirezlesdeuxvismaintenantl’unitéprincipale
en place pour retirer la plaque de support.
Remarque
- Conservez les vis pour xer l’unité
principale dans un endroit sûr. Les vis
sont indispensables pour installer l’unité
principale.
- Les surfaces du Lossnay sont brillantes.
Veillez à ne pas les rayer. Posez à plat le
carton ou similaire, posez dessus la feuille
en vinyle utilisée pour emballer l’unité
principale et retirez la plaque de support sur
l’unité principale posée à l’envers, comme
illustré sur le schéma.
- Le volet du Lossnay est fermé pour le
transport.
Unité principale
Plaque de
support
Visdexationdel’unité
principale
Carton ou matériau
similaire posé à plat
Feuilleenvinyle
■ Schéma des emplacements de montage (vue de l’intérieur)
Unité (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Plaque de support
Troud’admissiond’air
(oricemuraldeø85
àø90)
DoitêtrexéBorddel’unitéprincipale
Troud’échappementd’air
(oricemuraldeø85à
ø90)
Troudemontage36–ø6
Passageducâblede
connexionetd’alimentation
(VL-100EU5-E uniquement)
min. min.
(min.)
(min.)
(min.)
(Réglable) (Réglable)
(Réglable)
(max.)
