Kiinnitysohjeet
Reiän tekeminen seinään

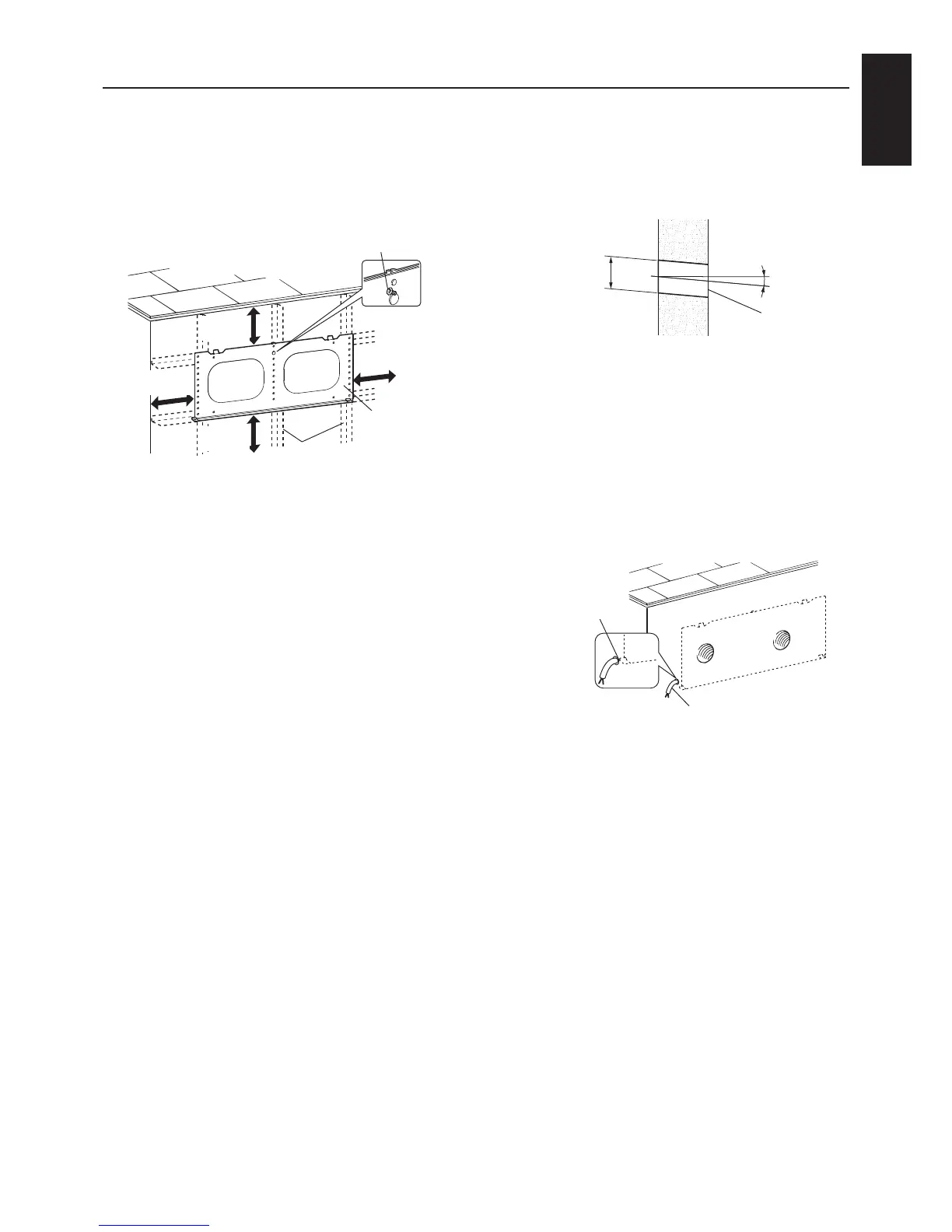

1. Päätä asennuspaikka.
1) Varmista, että asennuslevyn ympärillä on
vaadittavat välit seuraavassa kuvassa esitetyn
mukaisesti (vähintään 64 mm yläpuolella, 83 mm
vasemmalla ja oikealla ja 113 mm alapuolella).
* Laitteen edessä ei saa olla
esteitä. (Älä aseta mitään
sellaista Lossnay-tuulettimen
eteen, joka voi tukkia
ilmavirran.)
2) Varmista, että tuki (sisäseinä) on oikeassa
asennossa asennuslevyn kiinnittämistä varten.
(Jos tukea ei ole, rakenna tukirakenne.)
3) Aseta asennuslevy seinälle.
4) Kiinnitä asennuslevy löysästi (yhdellä puuruuvilla).
Huom!
- Varmista, että asennuslevyn kiinnityspinta on
tasainen.
- Jos se ei ole, Lossnayn käytöstä saattaa syntyä
melua tai suljin ei toimi kunnolla.
2.
Määritä seinäaukkojen paikka.
Aseta seinäaukot etäälle seinällä olevista esteistä
sivulla 3 esitetyn asennuspaikkakaavion mukaisesti.
Puuruuvi (kiinnitetty löysästi)
Asennuslevy
Tuki
Vähintään
113 mm
Vähintään
83 mm
Vähintään
83 mm
Vähintään
64 mm
3. Poraa seinäaukot.
1)
Irrota löysästi kiinnitetty asennuslevy. (Jätä
toimenpiteessä 1 löysästi kiinnitetty puuruuvi
paikalleen.)
2) Poraa seinään halkaisijaltaan φ80 -φ90 mm aukot.
Huom!
- Poraa reiät niin, että ne ovat kallellaan ulospäin.
- Tämä on tarpeen, jotta sadevettä ei pääse sisälle
huoneeseen.
4. Vedä virta- ja liitäntäkaapelit pois.
Vain VL-100EU
5-E
1) Päätä virta- ja liitäntäkaapelin vetopaikka ja tee
aukko. (Katso kaavio asennuspaikoista sivulla 3.)
2) Vedä virta- ja liitäntäkaapelit sisäpuolella.
Huom!
- Asenna sähköpistoke mallille VL-100U5-E niin,
että virtajohdon pistoke yltää siihen. (Johdon
pituus on 3 m.)
Seinäaukon
halkaisija
ø85-ø90 mm
5°
Seinäaukko
Seinä
UlkonaUlkona
Virta- ja
liitäntäjohdot
Vetokohta
Virta- ja liitäntäjohdot
