Liste over medfølgende deler
Plater til montering av rør (2)
Lufttilførsels-/avgassrørA(2)
Lufttilførsels-/avgassrørB(2)
Treskruer (9)
(til festing av monteringsplaten)
Aluminiumstape (2)
Værdeksler(2)
Flensemuttere (2)
Monteringsplater til værdeksel (2)
Skruer til festing av værdeksel (4)
Før installering
Fjerndetoskruenesomholdersammen
hovedenhetenforåfjernemonteringsplaten.
NB
- Oppbevar skruene som sikrer hovedenheten,
på et trygt sted. Skruene er nødvendige når
hovedenheten installeres.
- Lossnay-overflatene er blanke, så vær
forsiktig så du ikke skraper dem opp. Legg ut
papp eller lignende, legg vinyllaget som ble
brukt til å pakke inn hovedenheten over, og
fjern monteringsplaten mens hovedenheten
er plassert opp ned som vist på tegningen.
- Lossnay-enhetens luke er stengt ved
forsendelse.
Hovedenhet
Monteringsplate
Skruer til å feste
hovedenheten
Papp eller lignende
materiale
Vinyllag

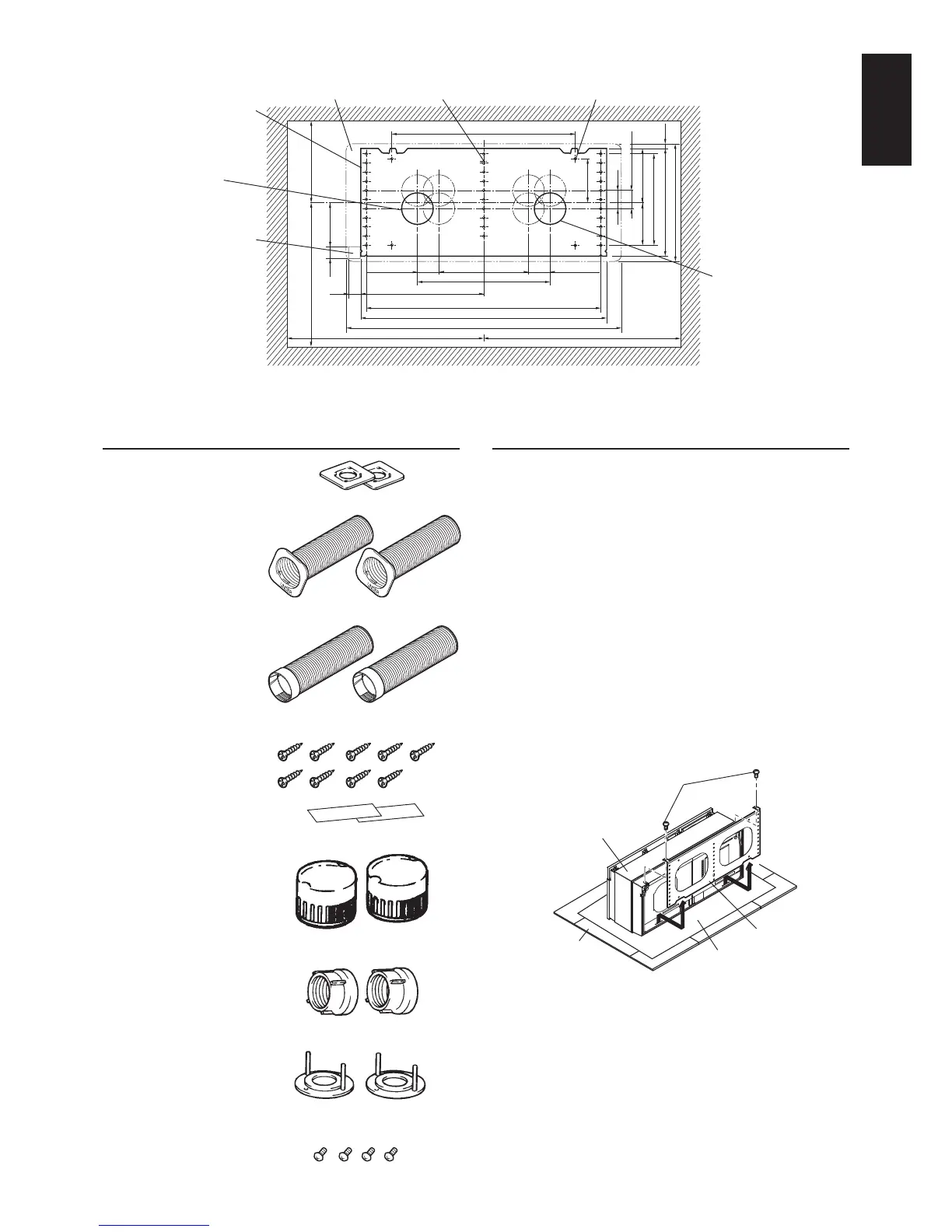

■ Diagram for monteringsposisjon (sett fra innsiden)
Enhet(mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Monteringsplate
Luftinntakshull
(ø85tilø90vegghull)
Må sikresHovedenhetenskant
Avgasshull
(ø85tilø90vegghull)
Monteringshull36–ø6
Uttrekksområdeforstrøm-
og tilkoblingsledning
(kunVL-100EU5-E)
min. min.
(min.)
(min.)
(min.)
(Justerbart) (Justerbart)
(Justerbart)
(maks.)
