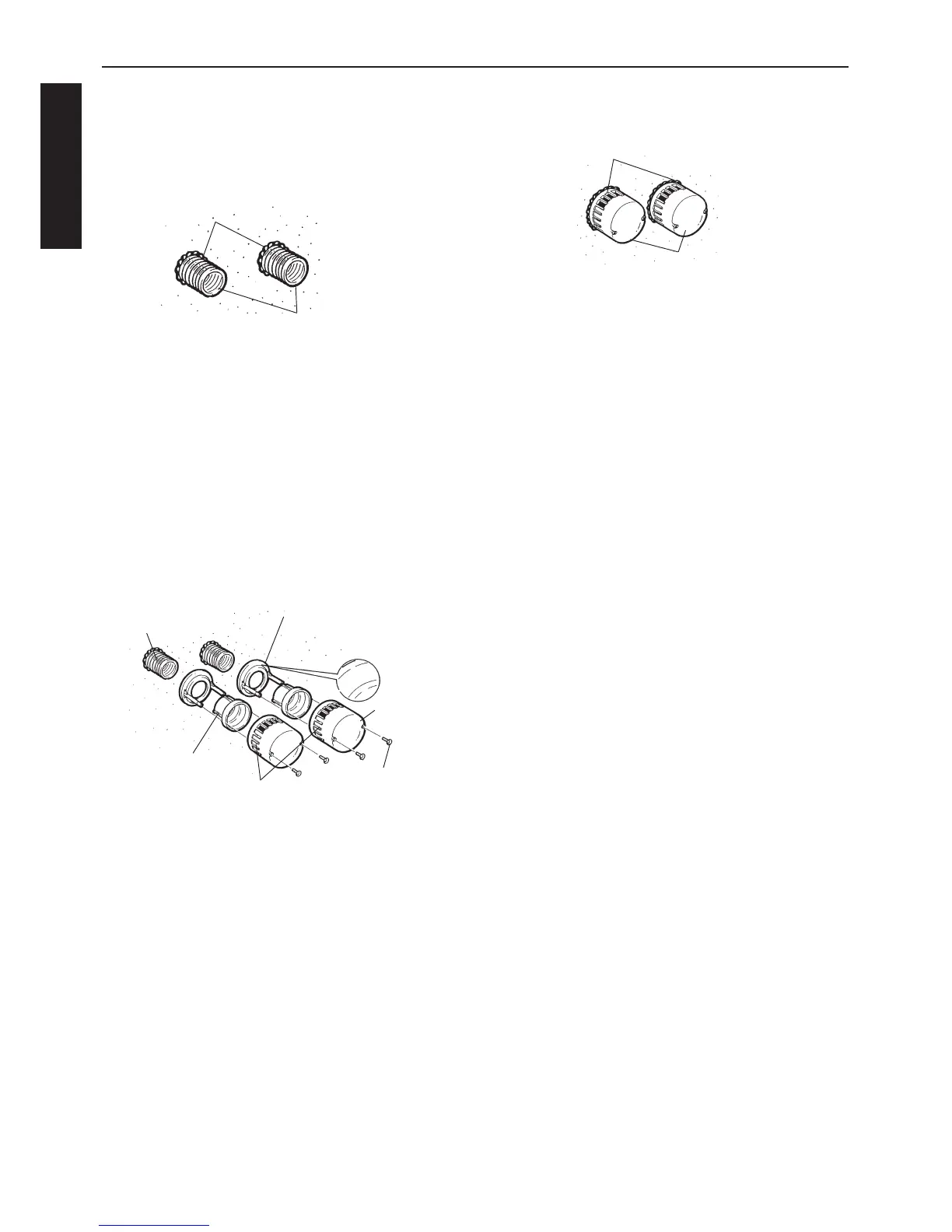

Наружные конструкции
1. Герметизация отверстий в стене.
Герметизируйте все зазоры между воздуховодами и отверстиями в
стене герметиком, приобретаемым на месте.
3. Защита от попадания дождевой воды.
Герметизируйте периметр примыкания крышек воздуховодов к
стене.
Примечание.
Некачественная герметизация может привести к проникновению
воды.
2. Установка крышек воздуховодов.
1) Вставьте монтажные пластины крышек воздуховодов в
приточные/вытяжные воздуховоды.
2) Затяните фланцевые гайки. (Метка «UPPER» (верх) должны быть в
верхней части монтажной пластины крышки воздуховода.)
3) Прикрепите крышки воздуховодов винтами крепления.
Примечания:
1. Отверстия в крышках воздуховодов закрыты с одной стороны,
чтобы приточный воздух и воздух вытяжки не смешивались.
Устанавливайте крышки обоих воздуховодов закрытой стороной в
левую сторону, как показано выше.
2. Если крышки воздуховодов смещены, проверьте правильность
размеров обрезки воздуховодов. (Сильное нажатие на воздуховод
в сторону стены может привести к смещению воздуховода и некор-
ректной работе заслонки.)
3. Монтажная пластина крышки воздуховода имеет два отверстия
Ø5 мм. Прикрепите пластины к стене через эти отверстия.
Герметик
Приточный/вытяжной воздуховоды
Приточный/вытяжной
воздуховод
Монтажная пластина
крышки воздуховода
Фланцевая
гайка
Крышка
воздуховода
Винт крепления
крышки воздуховодаЗакрытая сторона
Герметик
Крышки воздуховодов
