Dan-8
Dansk

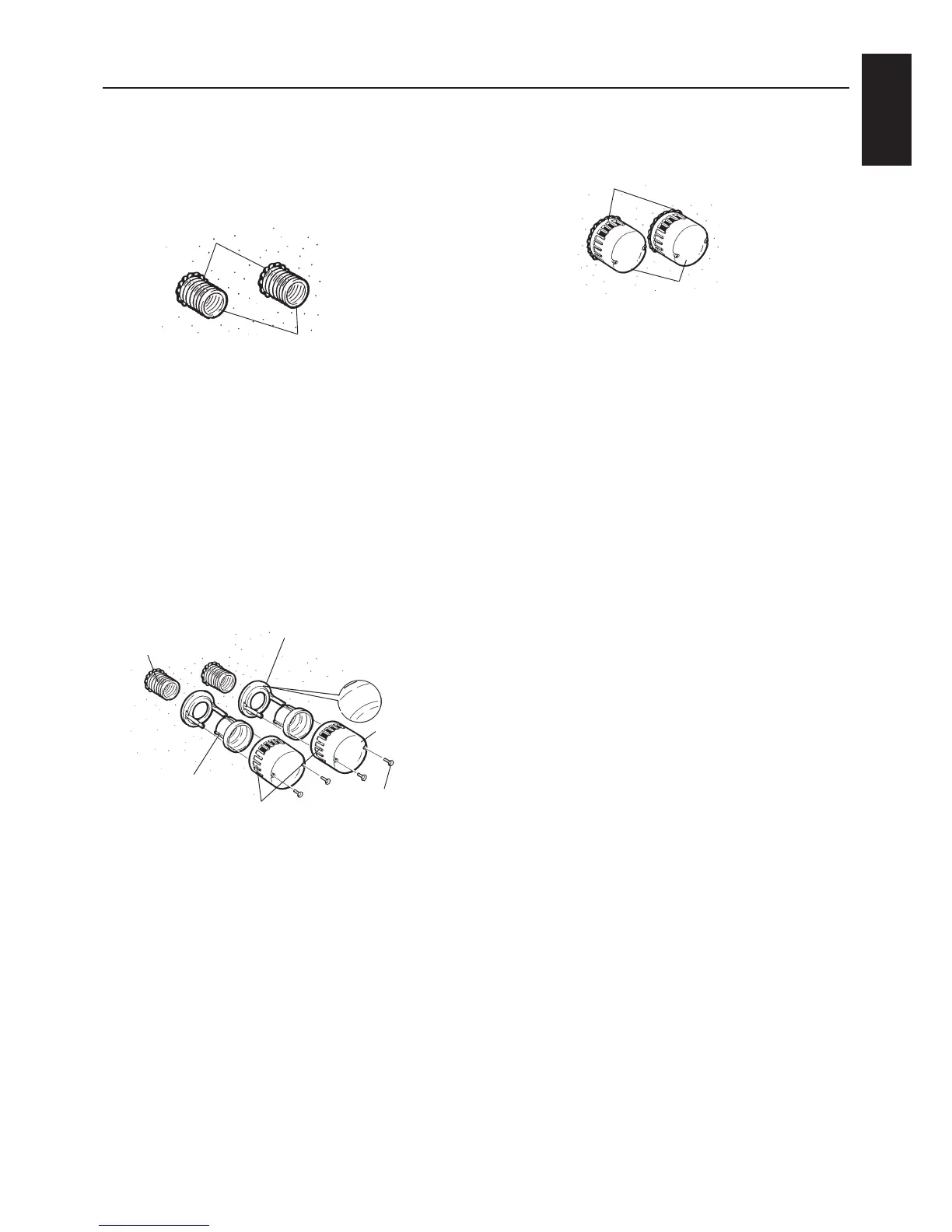

Udendørs konstruktion
1.Fyldvæghulletud.
Udfyldevt.mellemrummellemluftforsynings-/
udstødningsrør og væghullerne med almindeligt
tætningsmateriale.
Bemærk
- Evt. mellemrum, der ikke udfyldes, giver
mulighed for indtrængning af regnvand.
Luftforsynings-/udstødningsrør
Tætningsmateriale
2.Monteringafvejrafdækningerne.
1)Sætmonteringspladernetilvejrafdækningind
i luftforsynings-/udstødningsrørene.
2)Stramangemøtrikkerne.(Sørgfor,at
UPPER-mærkernepåmonteringspladernetil
vejrafdækningerøverst.)
3)Fastgørvejrafdækningernemed
monteringsskruerne.
Bemærk
- Vejrafdækningerne er blokeret i ét
område for at sikre, at luftforsyningen og
udstødningen ikke blandes sammen. Monter
de blokerede dele på både luftforsynings-
og udstødningssiderne, så de er til venstre,
som vist herover.
- Hvis vejrafdækningerne ytter sig,
skal De kontrollere, at luftforsynings-/
udstødningsrørene er skåret til de korrekte
dimensioner. (Hvis De skubber rørene for
hårdt ind i væggen, kan det få rørene til
at ytte sig eller forhindre lukkeren i at
fungere korrekt.)
- Monteringspladerne til vejrafdækningerne
har hver to huller (φ5 mm). Brug disse
huller til at fastgøre angerne på væggen.
Vejrafdæk-
ning
Flangemøtrik
Skrue til fastgørelse
af vandafdækning
“Hætte”-område
U
P
P
E
R
U
P
P
E
R
U
P
P
E
R
Luftforsynings-/
udstødningsrør
Monteringsplade
tilvejrafdækning
3. Forebyggelseafindtrængningafregnvand
Tætnhelevejrafdækningernesomkreds.
Tætningsmateriale
Vejrafdækninger
