- Οι ηλεκτρολογικές εργασίες πρέπει
να γίνουν από έναν ηλεκτρολόγο
εγκαταστάτη (έναν αδειοδοτημένο
ηλεκτρολόγο) σύμφωνα με τις τεχνικές
προδιαγραφές του εξοπλισμού και
τοπικούς κανονισμούς για την ασφάλεια.
- Τυχόν κακή καλωδίωση ή λάθη στην
ηλεκτρολογική εργασία μπορεί να
προκαλέσει ηλεκτροπληξία ή φωτιά.
- Χρησιμοποιήστε ασφαλειοδιακόπτες
συνδεδεμένους στην τροφοδοσία
ρεύματος για την προστασία έναντι
βραχυκυκλώματος.*
1
- Τα βραχυκυκλώματα μπορούν να
προκαλέσουν φωτιά.
Προσοχή
- Τοποθετήστε τη μονάδα μόνο σε τοίχο.
Μην την εγκαθιστάτε στην οροφή.
- Μπορεί να προκληθεί τραυματισμός
από τυχόν πτώση της μονάδας.
- Μην εγκαθιστάτε τη μονάδα σε εξαιρετικά
θερμές περιοχές (40°C ή περισσότερο),
κοντά σε ελεύθερες φλόγες, περιοχές
εκτεθειμένες σε ελαιώδη καπνό, ή όπου
θα μπορούσε να έρθει σε επαφή με
οργανικούς διαλύτες.
- Μπορεί να προκληθεί φωτιά.
- Να τοποθετείτε πάντα ένα κάλυμμα
στο τερματικό ακροδεκτών μετά την
ολοκλήρωση της εργασίας κατασκευής.*
1
- Η σκόνη, η υγρασία και άλλα
παρόμοια μπορούν να προκαλέσουν
βραχυκυκλώματα ή φωτιά.
- Να φοράτε γάντια κατά τη συντήρηση
της μονάδας.
- Εάν δεν φοράτε γάντια μπορεί να
προκληθεί τραυματισμός.
Απαγορεύεται
Πρέπει να
ακολουθήσετε
τις παρεχόμενες
οδηγίες.
- Τοποθετήστε τη μονάδα έτσι ώστε οι
σωλήνες παροχής/εξαγωγής αέρα να
έχουν κλίση προς τα κάτω και προς τα έξω.
- Εάν εισχωρήσει βρόχινο νερό
στη μονάδα μπορεί να προκληθεί
ηλεκτροπληξία, φωτιά ή να βραχούν
εσωτερικά εξαρτήματα.
- Εγκαταστήστε τα παρεχόμενα
καλύμματα προστασίας από καιρικές
συνθήκες.
- Εάν εισχωρήσει βρόχινο νερό
στη μονάδα μπορεί να προκληθεί
ηλεκτροπληξία, φωτιά ή να βραχούν
εσωτερικά εξαρτήματα.
- Βεβαιωθείτε ότι θα κατεβάσετε τους
ασφαλειοδιακόπτες ή ότι θα αποσυνδέσετε
το ρευματολήπτη από την πρίζα εάν ο
Lossnay δεν πρόκειται χρησιμοποιηθεί για
μεγάλη περίοδο μετά την εγκατάσταση.
- Σε αντίθετη περίπτωση μπορεί να
προκληθεί ηλεκτροπληξία από φθαρμένη
μόνωση ή φωτιά από βραχυκύκλωμα.
- Κατά την τοποθέτηση της κύριας
μονάδας στον τοίχο, πιέστε την κύρια
μονάδα προς τον τοίχο και στερεώστε
την καλά με τις δύο βίδες.
- Ενδεχόμενο διάκενο στην ένωση
μπορεί να επιτρέψει την διείσδυση
βρωμιάς και να λερωθεί ο τοίχος.
*1
: VL-100EU5-E μόνο.
Σημείωση
- Σε μεσαίου ύψους και σε πολυώροφα κτίρια ή σε
παραθαλάσσιες και άλλες περιοχές εκτεθειμένες
σε ισχυρούς ανέμους, ο άνεμος θα μπορούσε
να φυσήξει μέσα στη μονάδα όταν αυτή δε
λειτουργεί. Εγκαταστήστε τον Lossnay έτσι ώστε
να μη είναι εκτεθειμένος στον άνεμο.
- Μην χρησιμοποιείτε τον Lossnay σε παραθαλάσσιες
περιοχές ή κοντά σε θερμές πηγές.

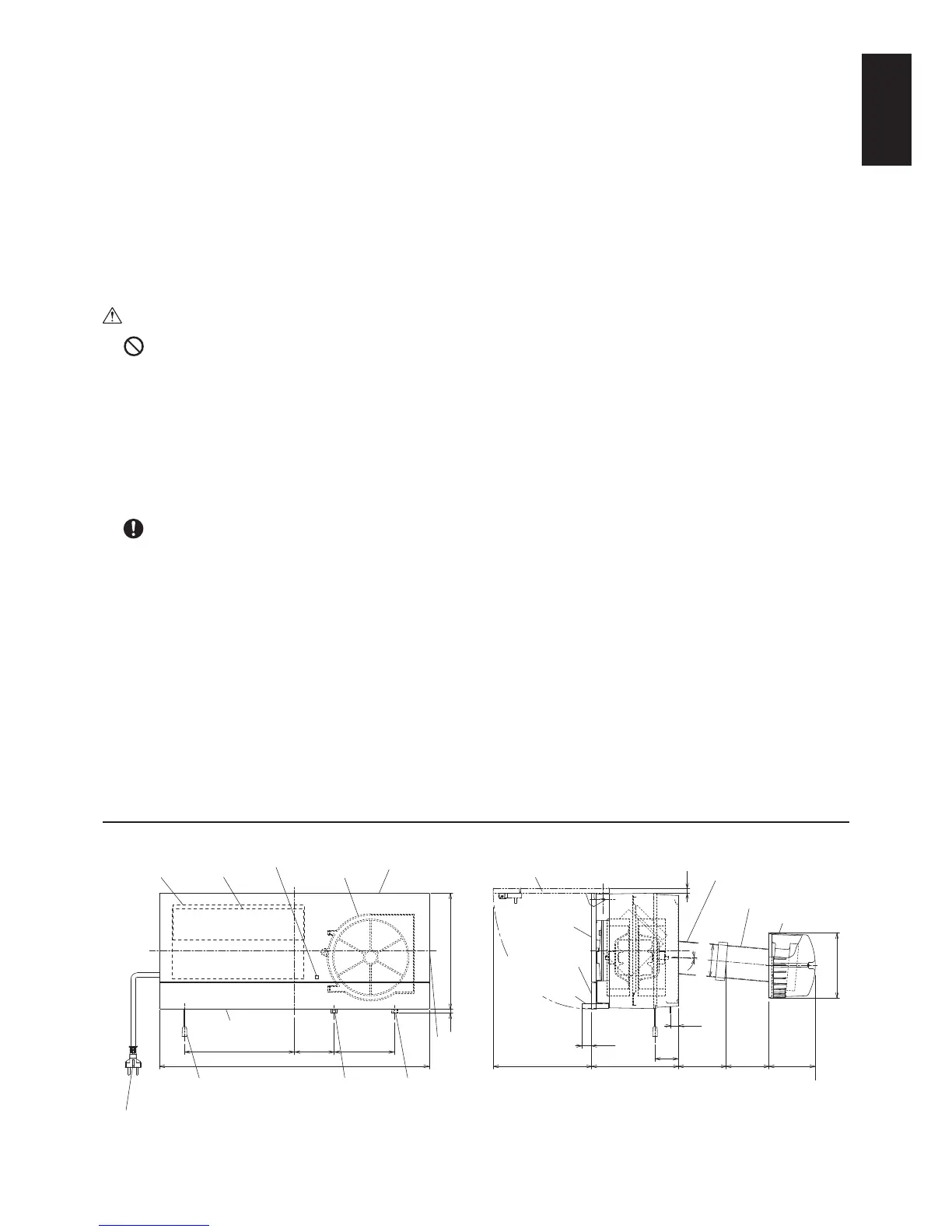

Σχεδιάγραμμα διαστάσεων
12
226
106
ø150
26511
17
54
200
22
5°
140
90
620
252
Φίλτρο
εξαγωγής αέρα
Οπή εξαγωγής
αέρα
Με το κάλυμμα ανοικτό
Καλώδιο τροφοδοσίας (με φις)
(VL-100U5-E μόνο)
(πραγματικό μήκος περίπου 3 m)
Κορδόνι
(VL-100U5-E μόνο)
Με το κάλυμμα
κλειστό
Κάλυμμα
προστασίας από
καιρικές συνθήκες
Σωλήνας παροχής/
εξαγωγής αέρα Α
Σωλήνας παροχής/
εξαγωγής αέρα Β
Περσίδα
Πυρήνας Lossnay
(Εναλλάκτης
θερμότητας)
Φίλτρο
εξωτερικού
αέρα
Περσίδα (όταν
είναι κατακόρυφα)
Περσίδα (όταν
είναι οριζόντια)
Χειριστήριο αεροφράκτη
(όταν ο αεροφράκτης
είναι κλειστός)
* Εργοστασιακή ρύθμιση
Χειριστήριο
αεροφράκτη
(όταν ο
αεροφράκτης
είναι ανοικτός)
Οπή
εξαγωγής
αέρα
Πάχος τοίχου
Από 50
μέχρι 300
Εξωτερική διάμετρος ø75 mm x 2
Πάχος τοίχου
Από 300
μέχρι 550
Μονάδα (mm)
Ένδειξη
λειτουργίας
