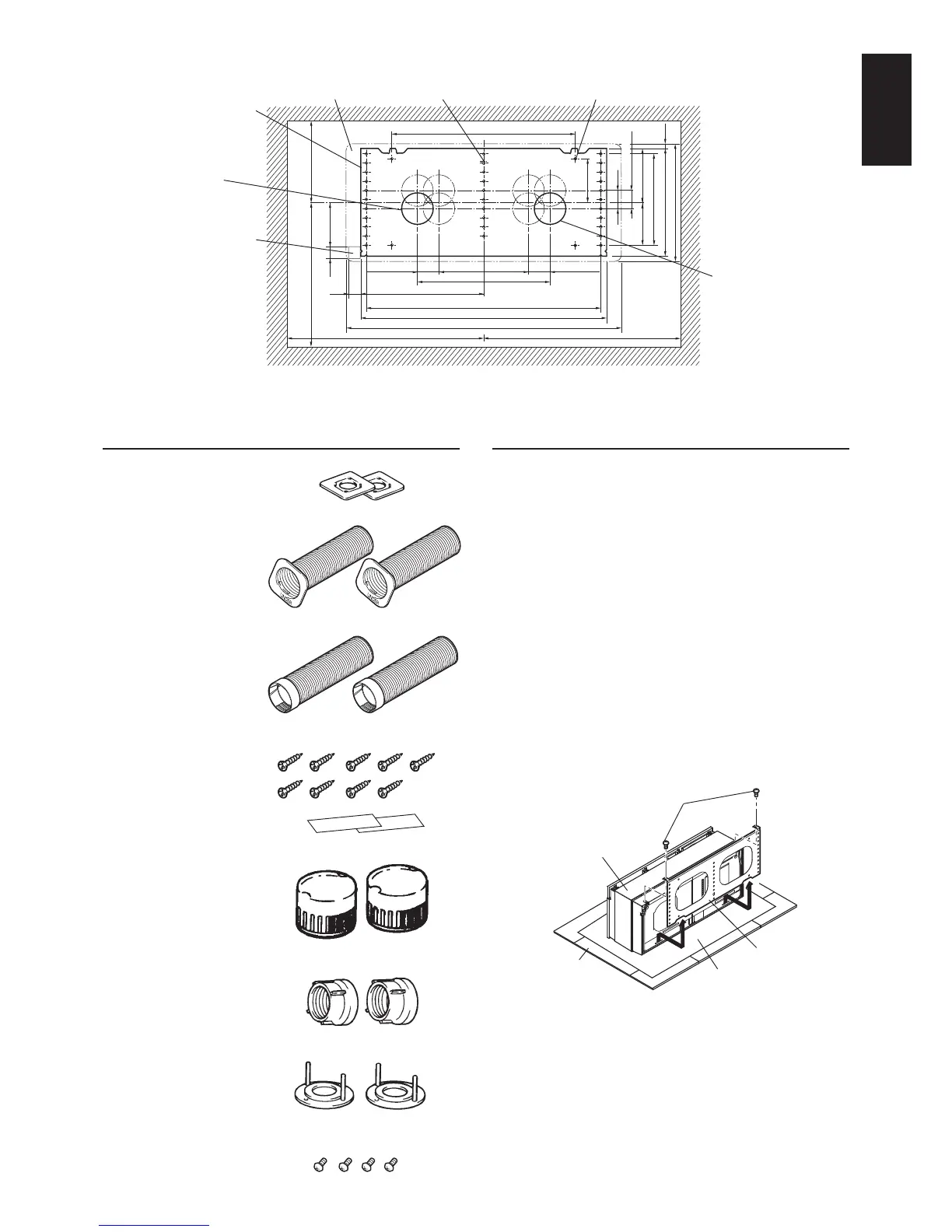

Liste over medfølgende dele
Plader til rørmontering (2)
Luftforsynings-/udstødningsrør A (2)
Luftforsynings-/udstødningsrør B (2)
Træskruer (9)
(til montering af monteringspladen)
Aluminiumstape (2)
Vejrafdækninger(2)
Flangemøtrikker(2)
Monteringspladertilvejrafdækninger(2)
Monteringsskruertilvejrafdækninger(4)
Før installationen
Fjerndetoskruer,derholderhovedenhedenfast,
foratfjernemonteringspladen.
Bemærk
- Opbevar skruerne til fastgørelse af
hovedenheden et sikkert sted. Der
skal bruges skruer til installationen af
hovedenheden.
- Lossnay-overader skinner, så pas på ikke
at ridse dem. Bred pap eller lignende ud på
gulvet, læg vinylarket, som blev brugt til
emballering af hovedenheden, ovenpå, og
fjern monteringspladen, mens hovedenheden
er placeret med bunden i vejret på vinylarket,
som vist på tegningen.
- Lossnay-lukkeren er lukket ved levering.
Hovedenhed
Monterings-
plade
Skruer til fastgørelse
af hovedenhed
Bred pap eller et
lignende materiale ud
Vinylark
■ Diagram over monteringsposition (set indefra)
Enhed (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Monteringsplade
Luftindsugningshul
(væghulpåø85tilø90)
Skal monteresHovedenhedenskant
Luftudstødningshul
(væghulpåø85tilø90)
Monteringshul 36 – ø6
Områdetiludtrækningaf
net- og forbindelseskabel
(KunVL-100EU
5-E)
min. min.
(min.)
(min.)
(min.)
(Justerbar) (Justerbar)
(Justerbar)
(maks.)
