Luettelo osista
Putken asennuslevyt (2)
Ilmansyöttö/poistoputki A (2)
Ilmansyöttö/poistoputki B (2)
Puuruuvit (9) (asennuslevyn kiinnitystä varten)
Alumiiniteipit (2)
Sääsuojat (2)
Laipan mutterit (2)
Sääsuojan asennuslevyt (2)
Sääsuojan kiinnitysruuvit (4)
Ennen asennusta
Irrota asennuslevy ruuvaamalla auki kaksi päälaitetta
kiinnittävää
ruuvia.
Huom!
- Pidä päälaitetta kiinnittävät ruuvit tallessa. Näitä
ruuveja tarvitaan asennettaessa päälaite.
- Lossnayn pinnat ovat kiiltäviä, joten varo
naarmuttamasta niitä. Levitä pahvi tai vastaava,
aseta päälaitteen pakkaamisessa käytetty
vinyylipäällyste sen päälle ja aseta päälaite
näiden päälle ylösalaisin kuvassa esitetyllä
tavalla. Irrota sitten asennuslevy.
- Lossnayn suljin on suljettu toimitusta varten.
Päälaite
Asennuslevy
Ruuvit päälaitteen
kiinnitystä varten
Levitä pahvia
tai vastaavaa
materiaalia.
Vinyylipäällyste

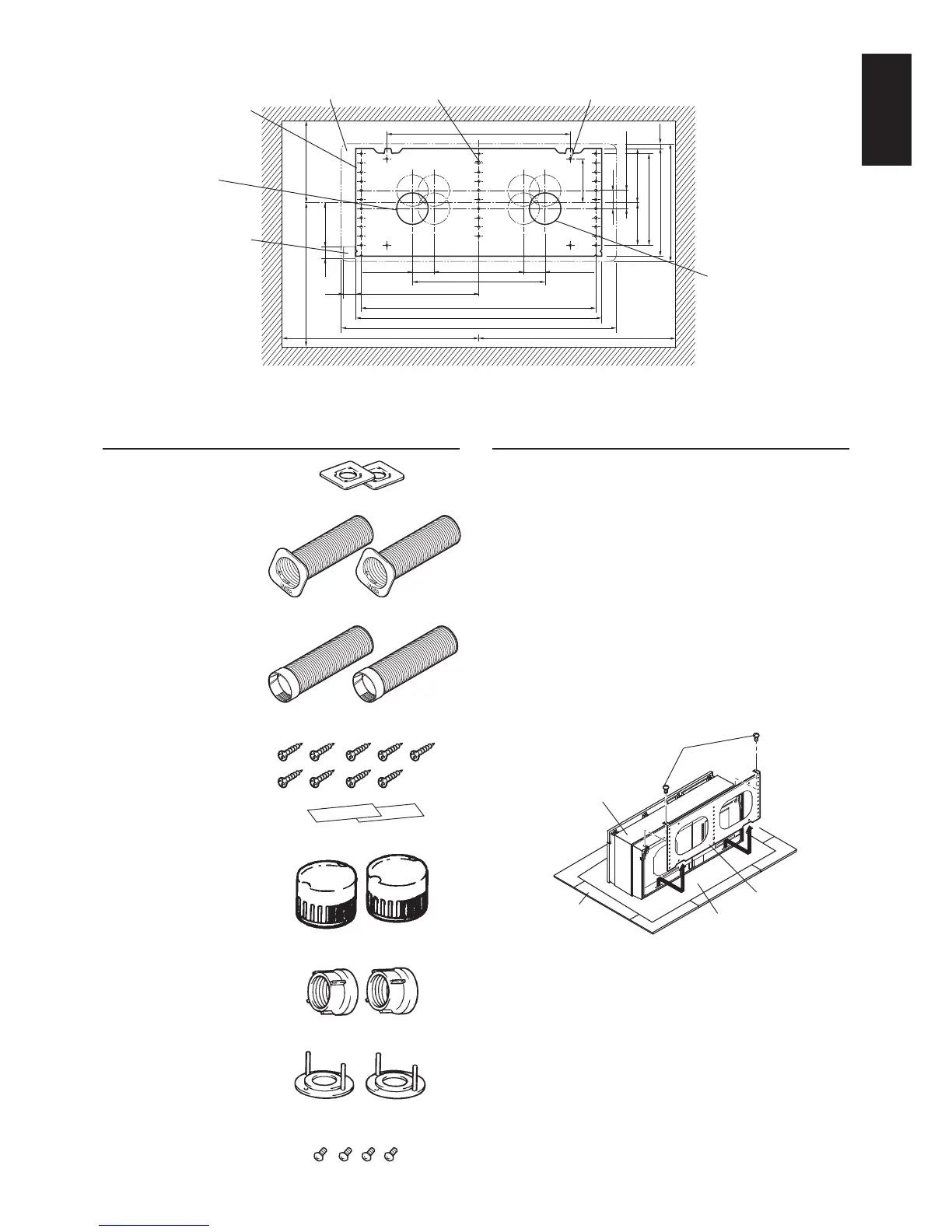

■ Kaavio asennuspaikoista (sisältä päin)
Laite (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Asennuslevy
Ilmanottoaukko
(ø85–ø90 seinäaukko)
KiinnitettäväPäälaitteen reuna
Ilmanpoistoaukko
(ø85–ø90 seinäaukko)
Asennusaukko 36–ø6
Virta- ja liitäntäkaapelin
vetoalue
(vain VL-100EU
5-E)
min. min.
(min.)
(min.)
(min.)
(Säädettävissä)
(Säädettävissä)
(Säädettävissä)
(maks.)
