Por-2
Português
- Ligue bem os os às ligações do
bloco de terminais para que não
saiam do lugar.*
1
- Ligações mal feitas podem originar um
incêndio.
- As ligações elétricas devem ser
feitas por um técnico de eletricidade
(um eletricista licenciado) em
conformidade com as normas
técnicas do equipamento e com os
regulamentos locais para garantir
segurança.
- Ligações incorretas e erros nas
ligações elétricas podem originar
choques elétricos ou incêndio.
- Utilize disjuntores ligados à fonte de
alimentação para proteção contra
curto-circuito.*
1
- Os curto-circuitos podem originar um
incêndio.
Atenção
- Instale a unidade apenas numa
parede. Não a instale no teto.
- A queda da unidade pode originar
ferimentos.
- Não instale a unidade em áreas
excessivamente quentes (40°C ou
mais), na proximidade de chamas,
em áreas sujeitas a fumo oleoso ou
num local em que possa entrar em
contacto com solventes orgânicos.
- Tal pode originar um incêndio.
- Coloque sempre uma tampa no bloco
de terminais após a conclusão do
trabalho de construção.*
1
- O pó, a humidade, etc., podem originar
curto-circuito ou incêndio.
- Use luvas ao instalar a unidade.
- Não usar luvas pode originar
ferimentos.
Proibido
Tem de
seguir as
instruções
apresentadas.
- Instale a unidade de forma a que os
tubos de alimentação/exaustão de
ar quem inclinados para baixo, na
direção do exterior.
- A entrada de água da chuva na
unidade pode originar choque elétrico,
incêndio ou artigos molhados no
interior.
- Instale as coberturas protetoras
fornecidas.
- A entrada de água da chuva na
unidade pode originar choque elétrico,
incêndio ou artigos molhados no
interior.
- Certique-se de que desliga os
disjuntores ou que retira a cha
elétrica da tomada de parede se não
houver intenção de utilizar a unidade
Lossnay durante um longo período
de tempo.
- Caso contrário, poderá ocorrer a
deterioração do isolamento, resultando
em choque elétrico ou incêndio devido
a curto-circuito.
- Ao instalar a unidade principal na
parede, encoste a unidade principal
à parede e xe-a bem com dois
parafusos.
- A folga na junção pode fazer com que
a parede que suja.
*1
: apenas VL-100EU5-E.
Nota
- Em prédios altos ou de altura média, ou em áreas
costeiras e outras áreas sujeitas a ventos fortes,
é possível que entre vento na unidade quando
esta não estiver a ser utilizada. Instale a unidade
Lossnay num local onde não que diretamente
sujeita a vento.
- Não utilize a unidade Lossnay em áreas sujeitas
a danos provocados por sal ou fontes termais.

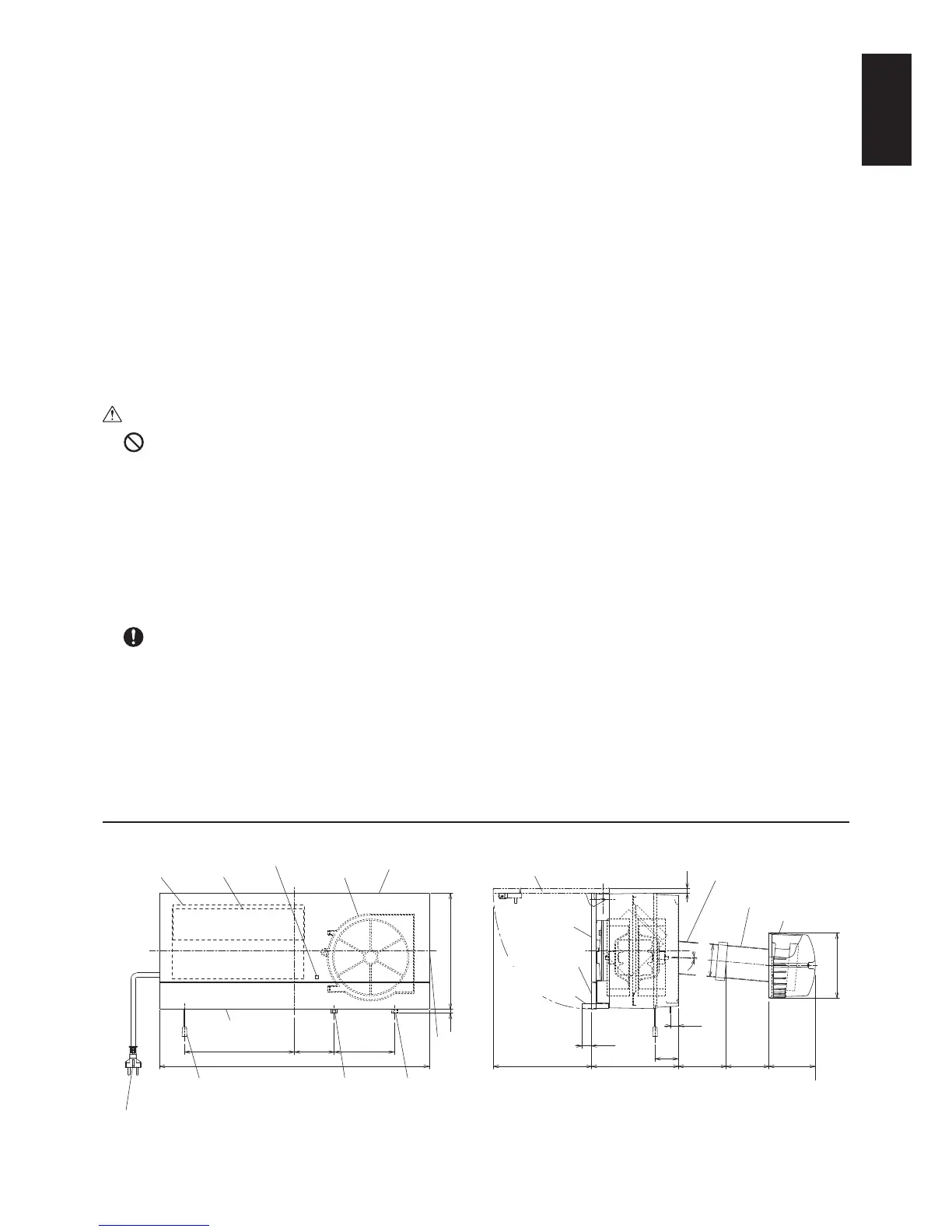

Diagrama de dimensões
12
226
106
ø150
26511
17
54
200
22
5°
140
90
620
252
Filtro de
ar de
exaustão
Orifício de
exaustão do ar
Com o painel aberto
Cabo de alimentação (com cha)
(Apenas VL-100U
5-E)
(comprimento efetivo aprox. 3 m)
Fio de puxar
(Apenas VL-100U
5-E)
Com o painel
fechado
Cobertura protetora
Tubo de alimentação/
exaustão de ar A
Tubo de alimentação/
exaustão de ar B
Grelha
Núcleo do
Lossnay
(Permutador de
calor)
Filtro de
ar exterior
Grelha
(na vertical)
Grelha
(na horizontal)
Manípulo do
obturador
(quando o
obturador está
fechado)
* Predenição
de fábrica
Manípulo do
obturador
(quando o
obturador
está aberto)
Orifício de
exaustão de
ar interior
Espessura
da parede
50 a 300
Diâmetro exterior ø75 mm x 2
Espessura
da parede
300 a 550
Unidade (mm)
Indicador de
funcionamento
