Instruções de montagem
Instalação com orifícios na parede

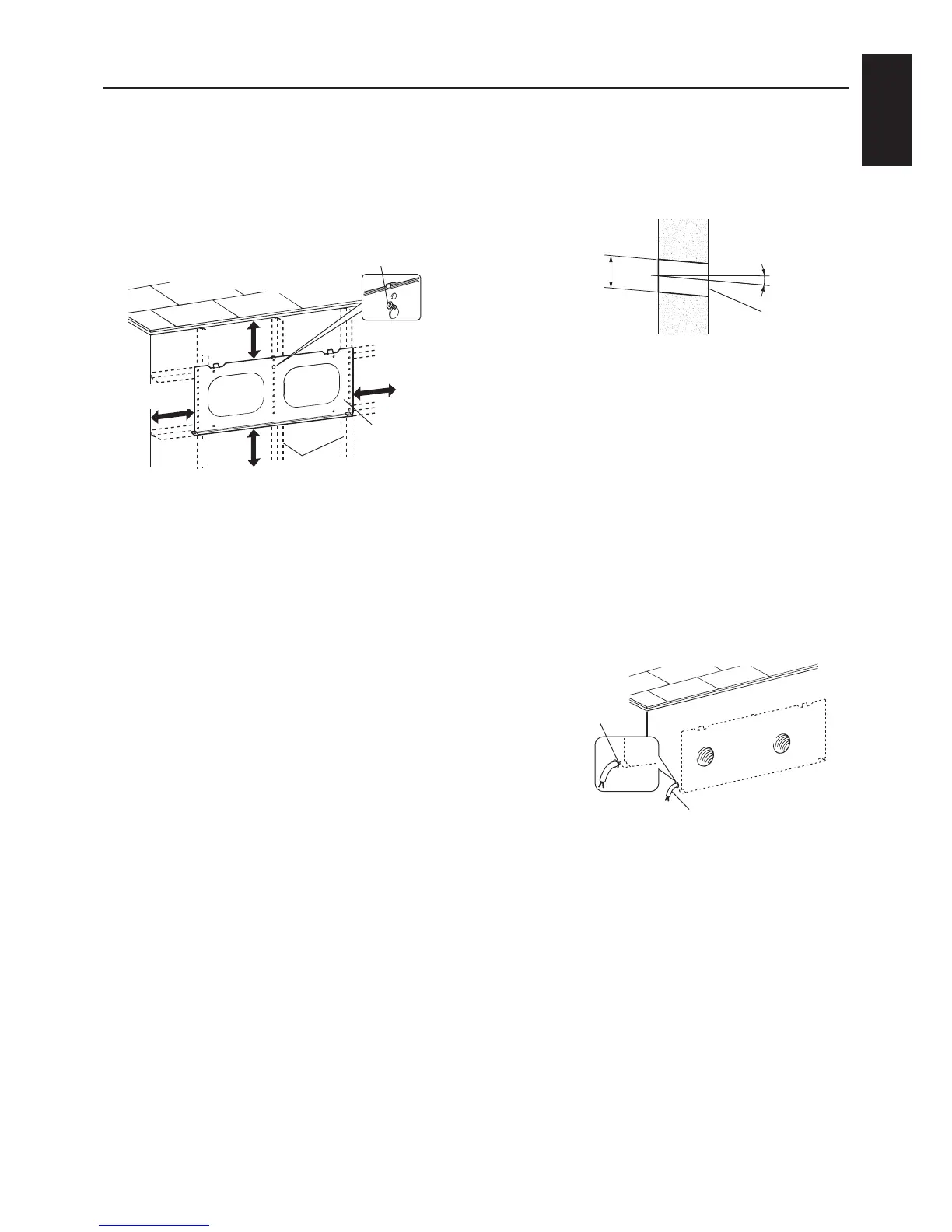

1. Determine a posição para a instalação.
1) Certique-se de que deixa as folgas necessárias
(no mínimo 64 mm em cima, 83 mm do lado
esquerdo e do lado direito, e 113 mm em baixo) à
volta da chapa de montagem, conforme mostrado
no diagrama abaixo.
* A parte da frente da unidade
deve car sem obstáculos.
(Não coloque nada que tape o
uxo de ar à frente da unidade
Lossnay.)
2) Certique-se de que o reforço (parede interior)
está posicionado corretamente para segurar a
chapa de montagem. (Se não houver um reforço,
construa uma estrutura de apoio.)
3) Coloque a chapa de montagem na parede.
4) Prenda a chapa de montagem com um pouco de
folga (com um só parafuso para madeira).
Nota
- Certique-se de que a superfície de montagem
da chapa de montagem é lisa.
- Caso contrário, o funcionamento do Lossnay pode
gerar ruído ou o obturador pode não funcionar
corretamente.
2.
Determine a posição dos orifícios na
parede.
Posicione os orifícios afastados de obstáculos na
parede, de acordo com as distâncias mostradas no
diagrama da posição de montagem na página 3.
Parafuso para madeira (apertar com folga)
Chapa de
montagem
Reforço
Pelo menos
113 mm
Pelo menos
83 mm
Pelo menos
83 mm
Pelo menos
64 mm
3. Faça os furos na parede.
1)
Retire a chapa de montagem apertada com
alguma folga. (Deixe o parafuso para madeira
apertado com folga no procedimento 1 no lugar.)
2) Faça furos na parede de ø85 a ø90 mm.
Nota
- Faça os furos de forma a carem inclinados
para baixo quando saem da parede exterior.
- Esse procedimento é necessário para evitar
inltração de água da chuva.
4. Puxe os cabos de alimentação e
ligação para fora.
Apenas para VL-100EU
5-E
1) Determine a localização para puxar para fora os
cabos de alimentação e ligação, e faça um furo.
(Consulte o diagrama da posição de montagem
na página 3.)
2) Puxe os cabos de alimentação e ligação para fora
no lado de dentro.
Nota
- Para VL-100U5-E, instale uma tomada elétrica
num local que a cha do cabo de alimentação
consiga alcançar. (O cabo tem um comprimento
efetivo de 3 m.)
Diâmetro do
orifício na parede
ø85 a ø90 mm
5°
Orifício na
parede
Parede
ForaDentro
Cabos de
alimentação e
ligação
Posição de
retirada
Cabos de alimentação
e ligação
