Elenco dei componenti in dotazione
Piastre di montaggio dei tubi (2)
Tubi di entrata e di scarico dell’aria A (2)
Tubi di entrata e di scarico dell’aria B (2)
Viti da legno (9)
(per ssare la piastra di montaggio)
Nastri di alluminio (2)
Coperture per esterno (2)
Dadi angiati (2)
Piastre di montaggio delle coperture per esterno (2)
Viti di montaggio delle coperture per esterno (4)
Prima dell’installazione
Rimuovere le due viti di ssaggio dell’unità
principale per rimuovere la piastra di montaggio.
Nota
- Custodire le viti di ssaggio dell’unità
principale in un luogo sicuro. Le viti
serviranno per l’installazione dell’unità
principale.
- Le superci dell’unità Lossnay sono
lucide; pertanto, prestare attenzione a non
grafarle. Stendere del cartone o materiali
simili, appoggiarvi sopra la pellicola vinilica
utilizzata per imballare l’unità principale
e, con l’unità capovolta come illustrato in
gura, rimuovere la piastra di montaggio.
- Alla consegna, la serranda aria dell’unità
Lossnay è chiusa.
Unità principale
Piastra di
montaggio
Viti di ssaggio
dell’unità principale
Stendere del
cartone o materiali
simili
Pellicola vinilica

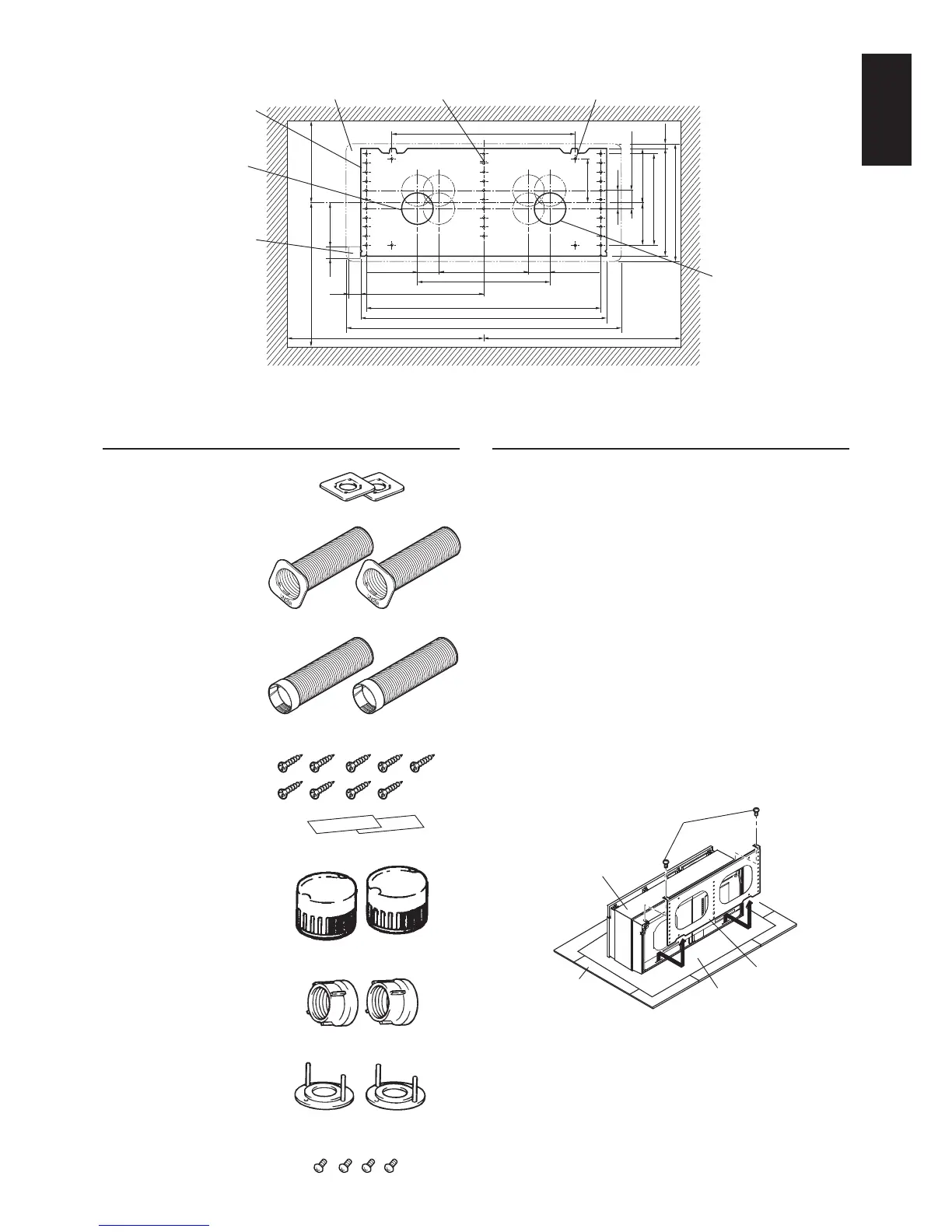

■ Schema delle posizioni di montaggio (vista interna)
Unità (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Piastra di montaggio
Foro di entrata dell’aria
(foro a parete da ø85
a ø90)
Deve essere ssatoMargine dell’unità principale
Foro di scarico dell’aria
(foro a parete da ø85
a ø90)
Foro di montaggio 36 – ø6
Area di uscita cavo
di alimentazione e di
collegamento
(solo VL-100EU5-E)
min. min.
(min.)
(min.)
(min.)
(regolabile) (regolabile)
(regolabile)
(max.)
