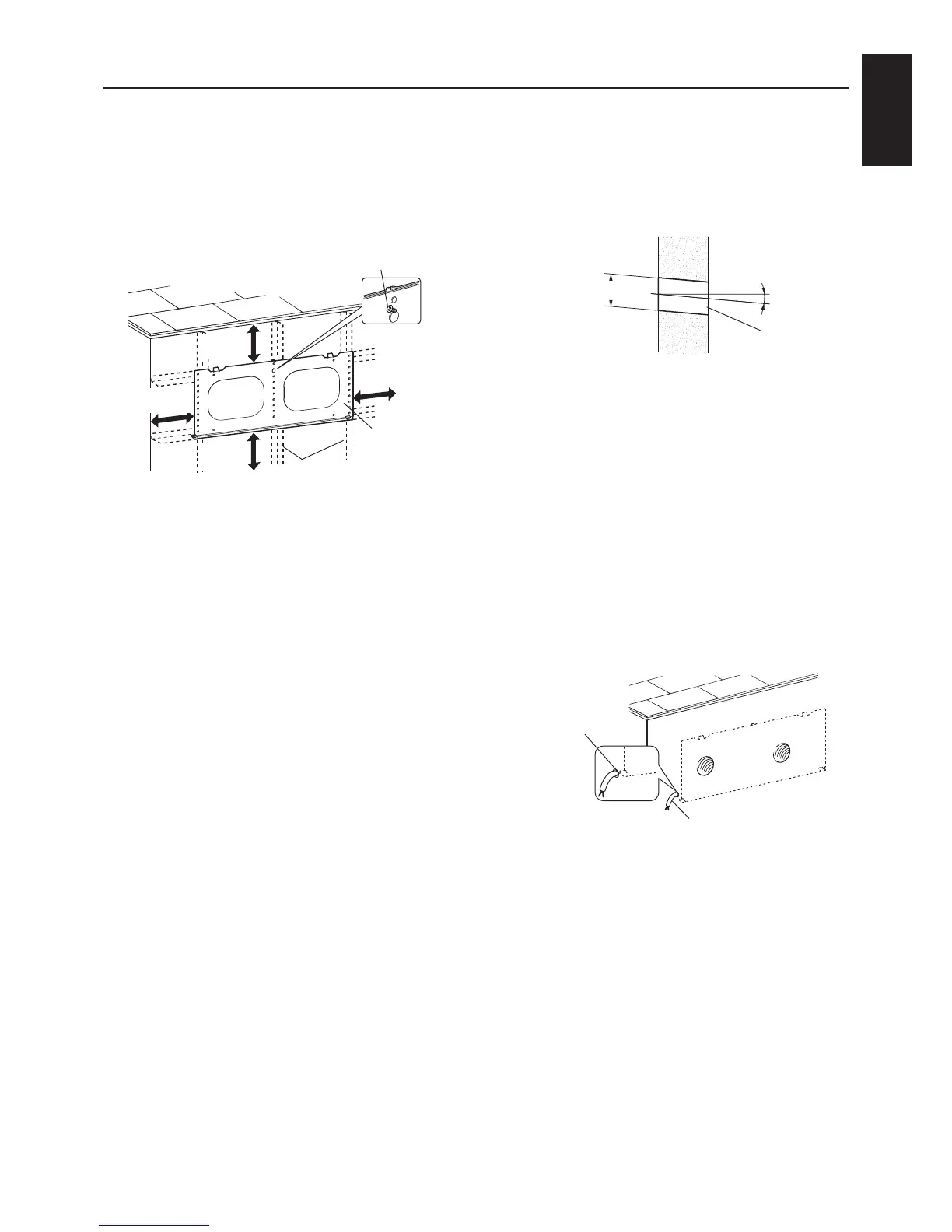

Οδηγίες τοποθέτησης
Κατασκευή οπής στον τοίχο
1. Καθορίστε τη θέση της εγκατάστασης.
1) Βεβαιωθείτε ότι θα αφήσετε τα απαιτούμενα
διάκενα (τουλάχιστον 64 mm στο πάνω μέρος, 83
mm προς τα αριστερά και δεξιά, και 113 mm στο
κάτω μέρος) γύρω από την πλάτη ανάρτησης,
όπως φαίνεται στο παρακάτω σχέδιο.
* Τίποτα δεν πρέπει να εμποδίζει
το μπροστινό τμήμα της μονάδας.
(Μην τοποθετείτε τίποτα που
θα εμποδίζει τη ροή του αέρα
μπροστά από τον Lossnay.)
2) Ελέγξτε ότι η ενίσχυση (εσωτερικός τοίχος)
είναι τοποθετημένη σωστά για να στερεωθεί η
πλάτη ανάρτησης. (Αν δεν υπάρχει ενίσχυση,
ενσωματώστε ένα σύστημα στήριξης.)
3) Τοποθετήστε την πλάτη ανάρτησης στον τοίχο.
4) Στερεώστε την πλάτη ανάρτησης χαλαρά (μόνο με
μια ξυλόβιδα).
Σημείωση
- Βεβαιωθείτε ότι η επιφάνεια τοποθέτησης της
πλάτης ανάρτησης είναι επίπεδη.
- Εάν δεν είναι επίπεδη, ο Lossnay μπορεί να
κάνει θόρυβο ή να μη λειτουργεί σωστά ο
αεροφράκτης.
2. Καθορίστε τη θέση των οπών στον τοίχο.
Τοποθετήστε τις οπές μακρυά από εμπόδια στον
τοίχο, εντός των ορίων που φαίνονται στο διάγραμμα
θέσης εγκατάστασης στη σελίδα 3.
Ξυλόβιδα (σφίξτε χαλαρά)
Πλάτη ανάρτησης
Ενίσχυση
Τουλάχιστον
113 mm
Τουλάχιστον
83 mm
Τουλάχιστον
83 mm
Τουλάχιστον
64 mm
3. Ανοίξτε τις οπές στον τοίχο.
1) Αφαιρέστε τη χαλαρά στερεωμένη πλάτη
ανάρτησης. (Αφήστε στη θέση της την ξυλόβιδα
που βιδώσατε χαλαρά στη διαδικασία 1.)
2) Ανοίξτε τις οπές στον τοίχο με διάμετρο από ø85
έως ø90 mm.
Σημείωση
- Ανοίξτε τις οπές με τέτοιον τρόπο ώστε να έχουν
κλίση προς τα κάτω κατά την έξοδό τους στον
εξωτερικό τοίχο.
- Αυτό είναι απαραίτητο για να αποφευχθεί η
εισροή του βρόχινου νερού.
4. Τραβήξτε έξω τα καλώδια τροφοδοσίας
και σύνδεσης.
Για VL-100EU
5-E μόνο
1) Καθορίστε το σημείο εξόδου των καλωδίων
τροφοδοσίας και σύνδεσης και κάντε μια οπή. (δείτε
το διάγραμμα θέσης εγκατάστασης στη σελ. 3.)
2) Τραβήξτε τα καλώδια τροφοδοσίας και σύνδεσης
στην εσωτερική πλευρά.
Σημείωση
- Για το VL-100U5-E, εγκαταστήστε μια πρίζα
ρεύματος κάπου που να φτάνει το καλώδιο
του ρευματολήπτη. (Το πραγματικό μήκος του
καλωδίου είναι 3 m.)
Διάμετρος οπής
τοίχου
Από ø85 έως ø90 mm
5°
Οπή τοίχου
Τοίχος
ΕξωτερικάΕσωτερικά
Καλώδια τροφοδοσίας
ρεύματος και
σύνδεσης
Σημείο εξόδου
Καλώδια τροφοδοσίας
ρεύματος και σύνδεσης
