Feste hovedenheten
For VL-100U5-E
1)Henghakehullenepåhovedenhetenpå
hakenepåmonteringsplaten,somvist
nedenfor. (Begge sider)
2)Trykkhovedenhetenmotveggenogfest
den med de to medfølgende skruene. Trykk
strømledningentettinntiluthulningenpå
sidenavhovedenheten.(Enhetenkommer
ikke til å sitte godt dersom ledningen ikke er
plassertiuthulningen.)
OBS
- Trekk de to skruene godt til. (Fugeåpningen
kan gjøre at veggen blir skitten.)
3) Sett støpselet i en veggkontakt.
For VL-100EU5-E
1) Åpne panelet. Plasser fingrene midt på
sideneavenhetenogdraforoverogopp.
Nårduåpneroglukkerpanelet,måduvære
forsiktigsåduikkeerforhardhendtmed
panelets festeanordninger.
2)FjernrekkeklemmedekselAfra
hovedenhetensspisser.
3)Tautskruen,ogfjernderetter
rekkeklemmedeksel B.
Hakehull
Hakehull
Monteringsskruer
forhovedenhet
Strømledning
Hake
Monteringsplate
Uthulning
(på venstre
side)
Hovedenhet
Panel
Skrue
Spissområde
påhovedenhet
Rekkeklemmedeksel
A (plast)
Rekkeklemmedeksel
B (metall)

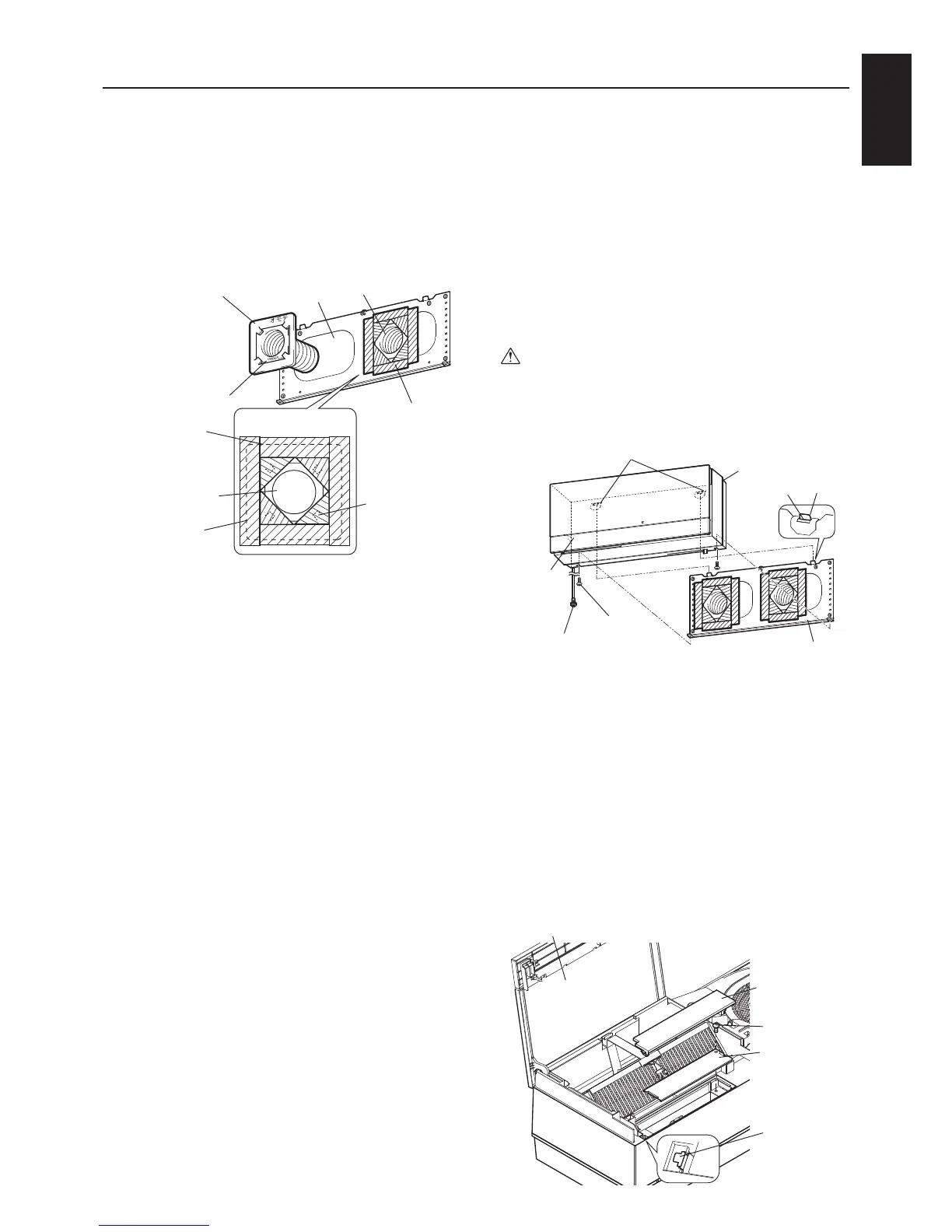

Feste lufttilførsels-/avgassrør
1)Settlufttilførsels-/avgassrørene,somerfestet
tilrørmonteringsplatene,ivegghullene.
2)Festlufttilførsels-/avgassrørenestramt
med tape til veggen som vist nedenfor med
standard aluminiumstape. (Hvis forseglingen
ikkeertett,kanrøreneflyttepåseg,ogdeter
ikke sikkert at luken fungerer som den skal.)
NB
- Monter lufttilførsels-/avgassrørene A slik at
UNDER-markeringen er nederst.
- Etter montering av rørene, kontroller at de
heller nedover utendørs.
- Når du monterer værdekslene, må du ikke
skyve lufttilførsels-/avgassrørene inn i
veggen. (Da er det ikke sikkert at luken
fungerer som den skal.)
Luttilførselsside
Lufttilførsels-/
avgassrør
Rørmonteringsplate
Fest med
aluminiumstape for
å dekke spissene
(4 steder).
(Se forfra)
Rørmonteringsplate
Monterlufttilførsels-/
avgassrørene A og
rørmonteringsplatene
stramt mot veggen
slik at de ikke beveger
seg.
Aluminiumstape
Påfør slik at
den ikke dekker
røråpningen.
Aluminiumstape
(både på
lufttilførsels-og
avgassidene)
Avgasside
UNDER-markering
