Spa-6
Español

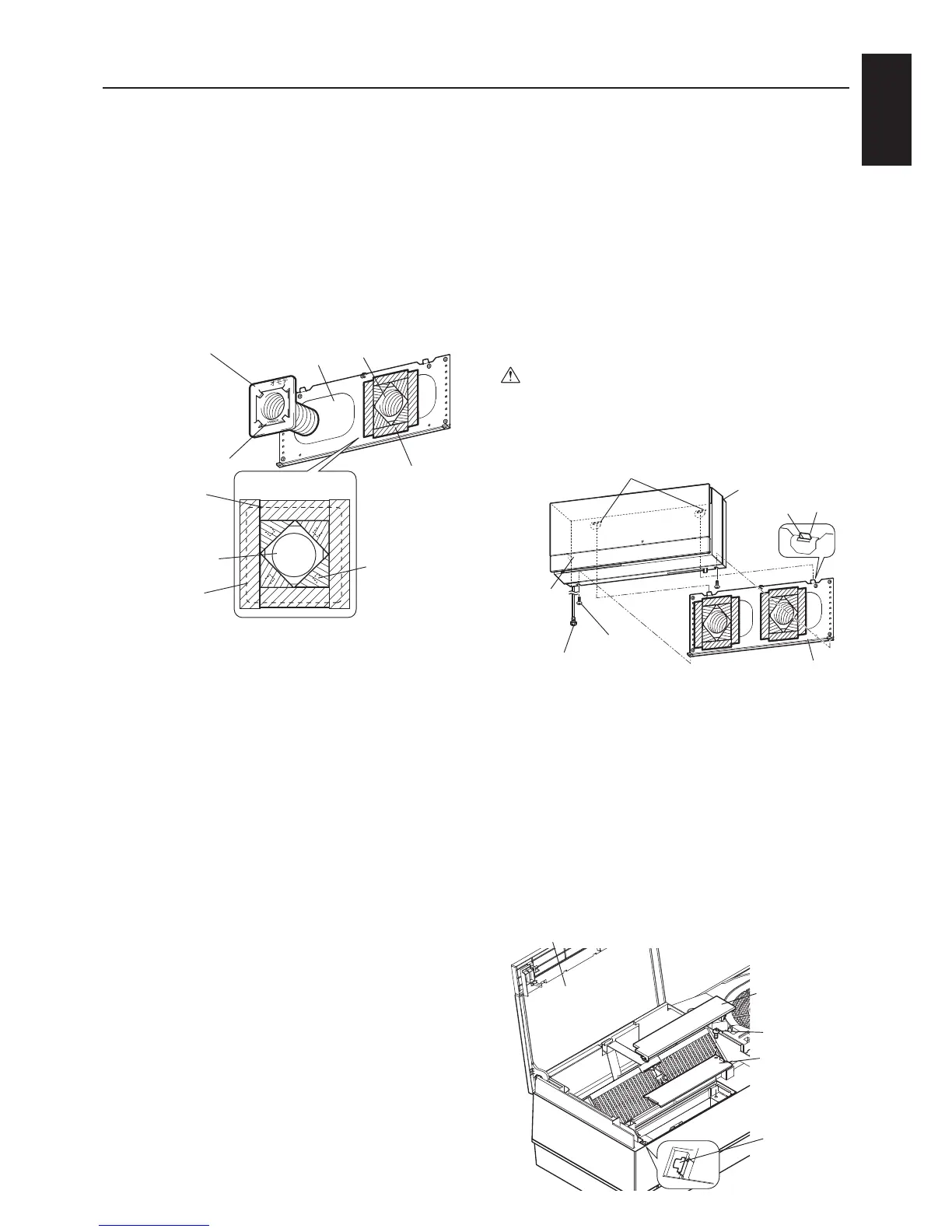

Colocación de la unidad principal
Para VL-100U5-E
1) Engarcelosoriciosdeenganchedela
unidad principal en los enganches de la placa
de montaje, como se muestra a continuación
(ambos lados).
2) Presione la unidad principal en la pared y
asegúrela con los dos tornillos suministrados.
En este momento, inserte bien el cable de
alimentación en la ranura del lateral de la
unidad principal. De lo contrario, la unidad no
quedarábienasentada.
Precaución
- Apriete bien los dos tornillos. (Si queda un
espacio, podría ensuciarse la pared.)
3) Inserte el enchufe en una toma mural.
Para VL-100EU5-E
1)Abraelpanel.Pongalosdedosenelcentro
de los laterales de la unidad y tire de ella
hacia delante y hacia arriba.
A la hora de abrir y cerrar el panel, asegúrese
denoforzarlasconexionesdelpanel.
2) Extraiga la cubierta del bloque de terminales
A de los salientes de la unidad principal.
3) Retire el tornillo y luego la cubierta del bloque
de terminales B.
Oriciodeenganche
Oriciosdeenganche
Tornillos de
jacióndela
unidad principal
Cable de
alimentación
Enganche
Placa de
montaje
Ranura
(en el lado
izquierdo)
Unidadprincipal
Panel
Tornillo
Salienteenla
unidad principal
Cubierta del
bloque de
terminales A
(plástico)
Cubierta del
bloque de
terminales B
(metal)
Colocación de los tubos de
suministro/escape de aire
1)Inserteenlosoriciosmuraleslostubosde
suministro/escape de aire ya conectados a
las placas de montaje para tubos.
2) Adhiera bien los tubos de suministro/
escape de aire a la pared como se muestra
acontinuaciónutilizandocintadealuminio
habitualencomercios.(Sinoquedatodobien
sellado,lostubospodríandesplazarseyel
obturador podría dejar de funcionar bien.)
Nota
- Monte los tubos de suministro/escape de
aire A de forma que la marca UNDER quede
abajo.
- Después de montar los tubos, asegúrese
de que se inclinen hacia abajo al dirigirse al
exterior.
- A la hora de montar las cubiertas de
exterior, no meta los tubos de suministro/
escape de aire en la pared. De lo contrario,
el obturador podría no funcionar bien.
Lado de suministro de aire
Tubo de suministro/
escape de aire
Placa de montaje
para tubos
Adherir con cinta
de aluminio para
cubrir los salientes
(4 puntos).
(Vistafrontal)
Placa de montaje
para tubos
Fijar bien en la pared
los tubos de suministro/
escape de aire A y las
placas de montaje para
tubos para que no se
desplacen.
Cinta de aluminio
Aplicar de forma
que no tape la
abertura del tubo.
Cinta de aluminio
(tanto en el lado
de suministro
como el de
escape de aire)
Lado de escape
MarcaUNDER
