Hypertherm XPR300 User Manual

Diagnostics and Troubleshooting
8
XPR300 Instruction Manual 809480 359

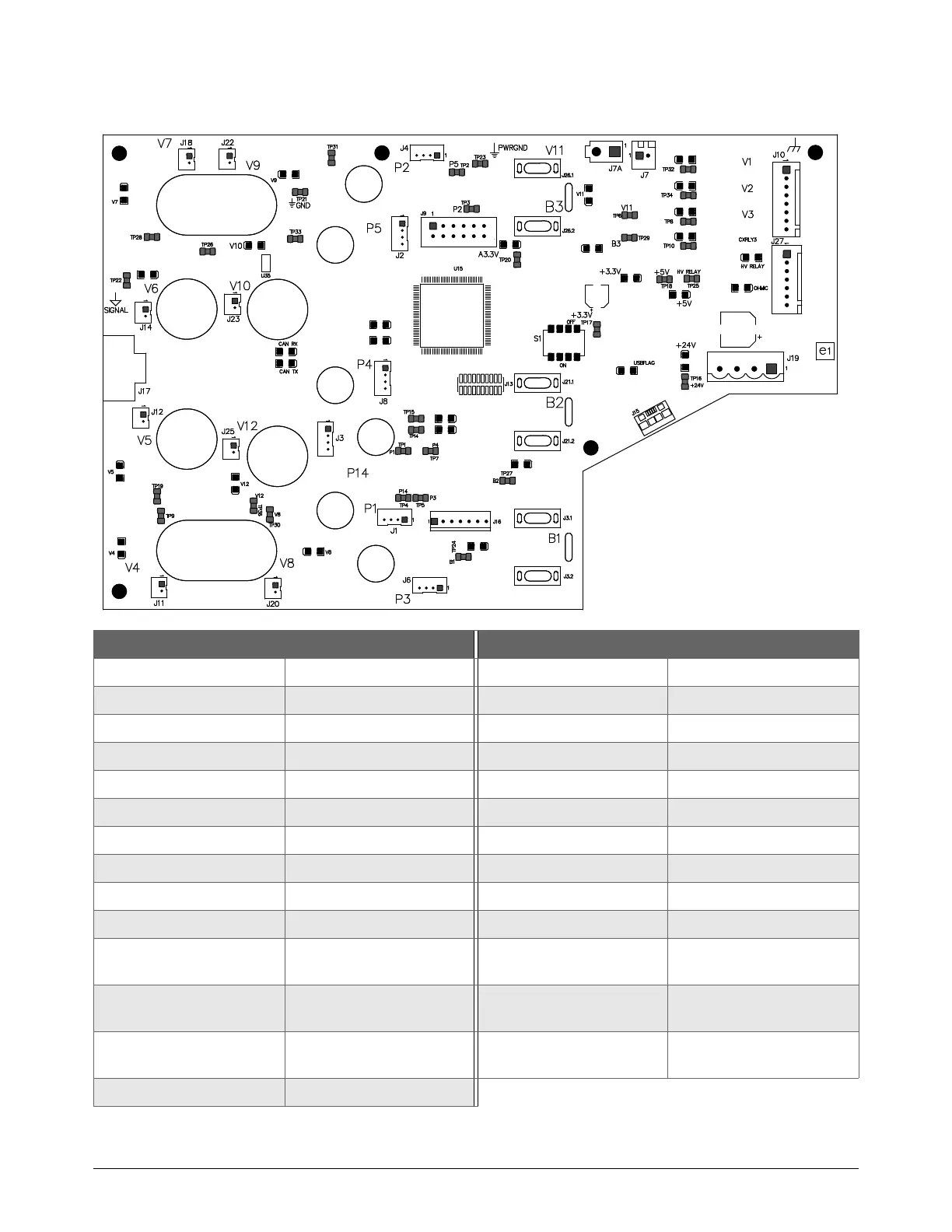

Torch connect console control PCB (141334)
LED Signal LED Signal
D58 V7 D87 STATUS LED
D69 V9 D88 ACTIVITY LED
D75 V10 D45 A3.3 V
D51 V6 D4 V11
D41 V5 D63 B3
D84 V12 D46 +3.3 V
D16 V4 D23 USB FLAG
D64 V8 D43 +5 V
D34 CAN RX D44 +24 V
D35 CAN TX D70 V1 TORCH VALVE
D48 B1 D76 V2 (NOT USED IN THIS
SYSTEM)
D57 B2 D18 V3 (NOT USED IN THIS
SYSTEM)
D49 HV RELAY D8 (NOT USED IN THIS
SYSTEM)
D15 OHMIC CONTACT
D58
D51
D41
D16
D84
D64
D35
D34
D75
D69
D87
D45
D46
D70
D63
D15
D43
D44
D23
D49
D76
D18
D8
D4
D88
D24
D25
D57
D48
