102
RU
Данный блок управления для автоматизации ворот, поддерживает управления двумя редукторными двигателями однофаз-
ного переменного тока.
Блок оснащен рядом микропереключателей, используемых для выбора различных функций, и триммерами для настройки
работы блока.
О состоянии входов сигнализируют световые индикаторы, расположенные рядом с входами. Дополнительный световой инди-
катор, расположенный рядом с микропроцессором, сигнализирует о корректной работе внутренней логики.

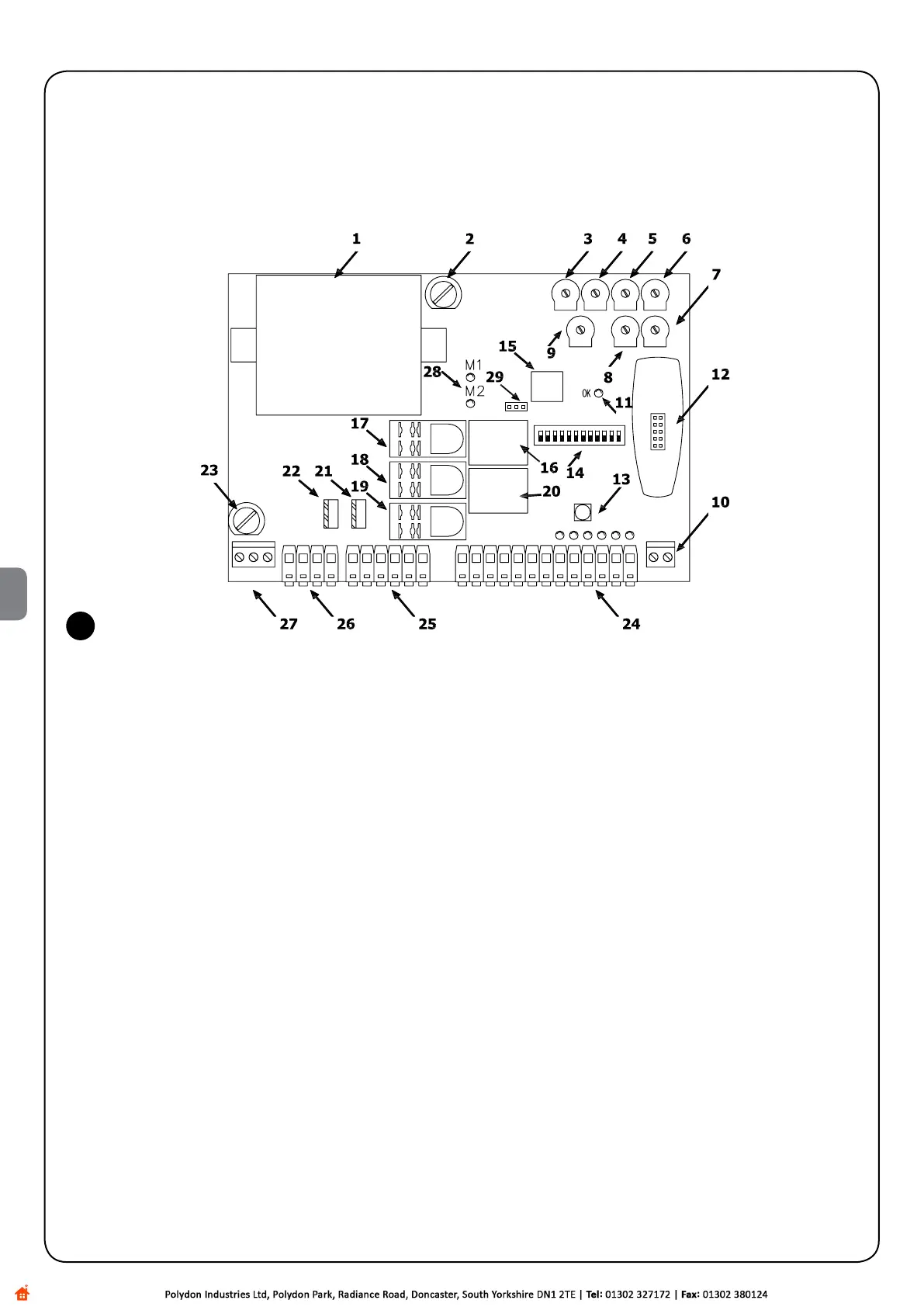

Ha рис.1 представлены и пронумерованы основные компоненты блока.
1 Трансформатор.
2 Плавкий предохранитель низкого напряжения (500мА F).
3 Триммер регулировки усилия (F).
4 Триммер регулировки «Время паузы» (TP).
5 Триммер регулировки «Время задержки открытия»
(TRA).
6 Триммер регулировки «Время работы двигателя 1»
(TL1).
7 Триммер регулировки «Время работы двигателя 2»
(TL2).
8 Триммер регулировки «Время задержки закрытия»
(TRC).
9 Триммер балансировки маневра (BAL).
10 Контактная колодка для антенны.
11 Световой индикатор «OK».
12 Разъем для подключения радиоприемника.
13 Кнопка «Пошаговый режим».
14 Микропереключатель для выбора функции.
15 Микропроцессор.
16 Реле электромеханического замка.
17 Общее реле электроприводов.
18 Реле подсветки.
19 Реле направления движения «Открыть/Закрыть».
20 Реле фототеста.
21 Симистор электропривода 2.
22 Симистор электропривода 1.
23 Чувствительный предохранитель (5А, 230В пер. тока)
или (6,3А, 120В пер. тока).
24 Контактная колодка управления Вход/Выход.
25 Контактная колодка с выходами для подключения
электроприводов.
26 Контактная колодка с выходами для подключения про-
блесковой сигнальной лампы / подсветки.
27 Контактная колодка подключения питания.
28 Световой индикатор «Электроприводы включены».
29 Перемычка для выбора режима торможения (M-RAL).
Описание изделия
1
