106
RU
5
5a
Функция «Фототест» позволяет повысить уровень надежно-
сти устройств безопасности. Блоки управления, поддержива-
ющие данную функцию, относятся к категории 2 в соответ-
ствии со стандартом EN 954-1 (редакция 12/1996).
Всякий раз перед началом перемещения ворот выполняется
проверка соответствующих устройств безопасности; только,
если все устройства работают нормально, ворота начинают
двигаться. Если при прохождении теста обнаруживаются
неполадки (на фотоэлемент попал яркий солнечный свет, в
кабелях произошло короткое замыкание и т.п.), перемеще-
ние ворот не выполняется.
Для включения функции «Фототест» необходимо выполнить
следующие действия:
• Установить микропереключатель 10 в положение «ВКЛ.».

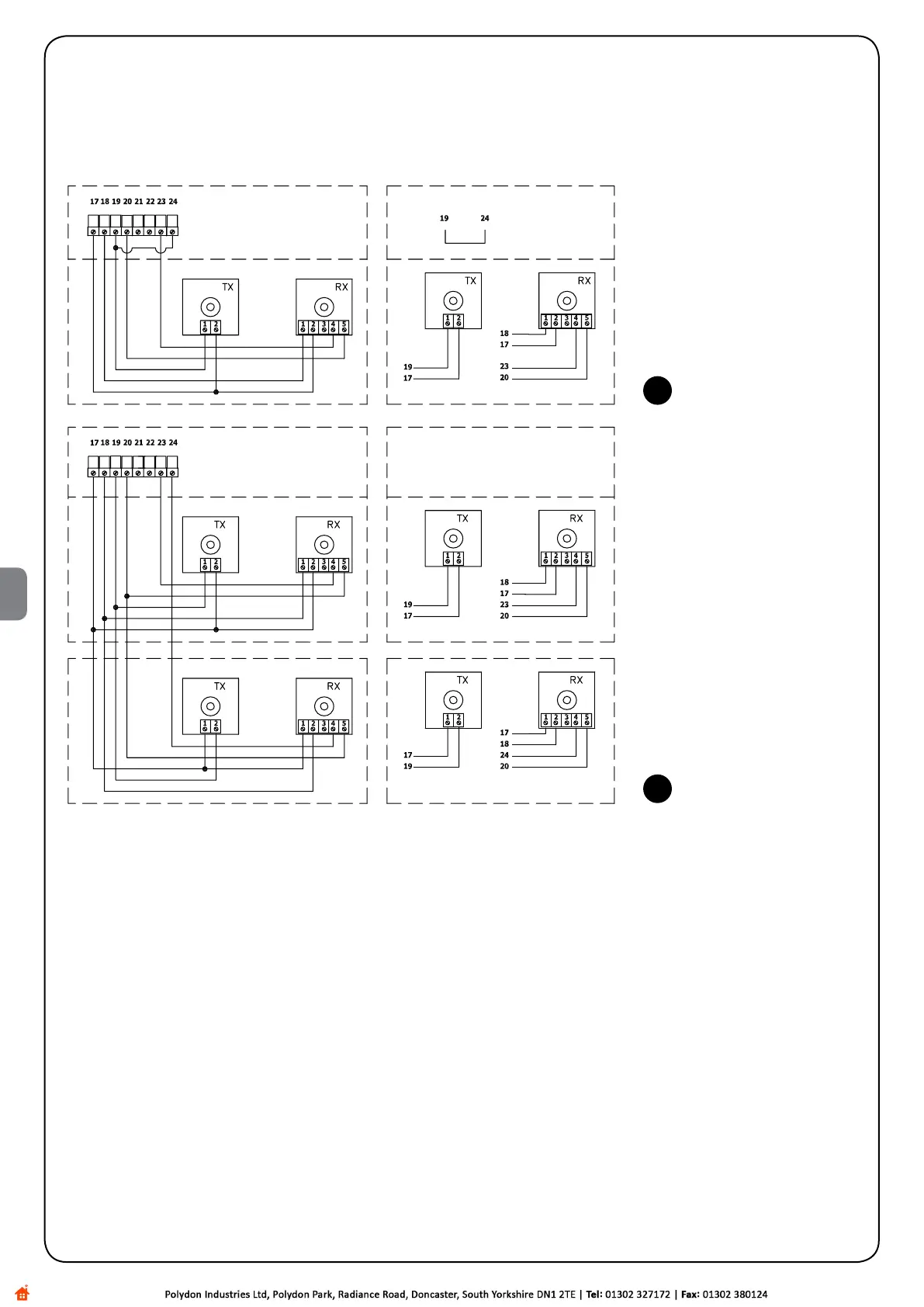

• Подключить устройства безопасности как показано на рис.
5 (при использовании одного выхода «ФОТО», либо на рис.
5a (при использовании также выхода «ФОТО 1».
Питание на пульты ДУ фотоэлементов поступает через
специальный выход «ФОТОТЕСТ», а не непосредственно
с рабочего выхода. Максимальная сила тока на выходе
«ФОТОТЕСТ» составляет 75мА (три пары фотоэлементов).
• Подключить приемники непосредственно к рабочему выхо-
ду блока управления (клеммы 17 – 18).
Проверка фотоэлементов производится следующим обра-
зом: если поступает команда начать движение, в первую оче-
редь проверяется, поддерживается ли выполнение команды
всеми преемниками, участвующими в выполнении движения.
После этого отключается питание датчиков, после чего про-
веряется, сигнализируют ли приемники об этом факте, отме-
нив поддержку выполнения команды. Наконец, повторно под-
ключается питание датчиков, и повторяется проверка готов-
ности приемников к работе. Движение выполняется только
после успешного выполнения перечисленных действий.
Имеет смысл включить синхронную работу датчиков, сняв
перемычки на пультах. Это единственный способ, позволя-
ющий гарантировать отсутствие взаимных помех при работе
двух пар фотоэлементов. См. инструкции о синхронизирован-
ной работе в руководстве по фотоэлементам.
Если вход «ФОТОТЕСТ» не используется (см. «ФОТО 1»), но
вам необходима функция фототеста, подключите неисполь-
зуемый вход к выходу «ФОТОТЕСТ» (клеммы 19 – 24) при
помощи перемычки (см. рис. 5a).
Если через некоторое время необходимость в использовании
функции «ФОТОТЕСТ» исчезнет, переведите микропереклю-
чатель 10 в положение «Выкл.».
ФОТО ФОТО
ФОТО ФОТО
ФОТО 1 ФОТО 1
3.5) Информация о соединениях
В большинстве случаев подключение необходимых устройств подразумевает простое подключение к одному контакту или
разъему, но в ряде случаев подключение оказывается несколько более сложным.
Для корректной работы всех однофазных асинхронных двигателей требуется конденсатор; у некоторых редукторных двига-
телей имеется встроенный конденсатор, в то время как к другим двигателям требуется подключить внешний конденсатор.
В этом случае, конденсатор необходимо подключить между фазами двигателя «ОТКРЫТЬ» и «ЗАКРЫТЬ». С практической
точки зрения, конденсатор необходимо установить непосредственно внутри блока в специально отведенное для него место.
