3.5) Notes sur les connexions
La plupart des connexions sont extrêmement simples, une bonne partie est constituée de connexions directes à un seul utilisateur ou
contact,d’autresparcontreprévoientuneconnexionunpeupluscomplexe:
Touslesmoteursdetypeasynchronemonophasésontbesoind’uncondensateurpourfonctionnercorrectement,certainsmotoréducteurs,
ontdéjàcecondensateurconnectéàl’intérieur,d’autresaucontrairedemandentlaconnexionducondensateuràl’extérieur.Danscecas,
lecondensateurdoitêtreconnectéentrelesphasesOUVREetFERMEdumoteur.Parcommoditéilestbondebrancherlecondenseur
directement dans la centrale.
La fonction “Photo-test” augmente la abilité des dispositifs de
sécuritéenpermettant d’atteindre la “catégorie 2” selon lanorme
EN954-1(éd.12/1996)encequiconcernel’ensemblearmoirede
commandeetphotocellulesdesécurité.
Àchaquefoisqu’unemanoeuvreestcommandée,touslesdisposi-
tifsdesécuritéimpliquéssontcontrôlésetlamanoeuvrecommence
uniquement si le test est positif. Si par contre le test n’est pas positif
(photocelluleéblouieparlesoleil,câblesencourt-circuit,etc.)l’ano-
malieestidentiéeetlamanoeuvren’estpasexécutée.

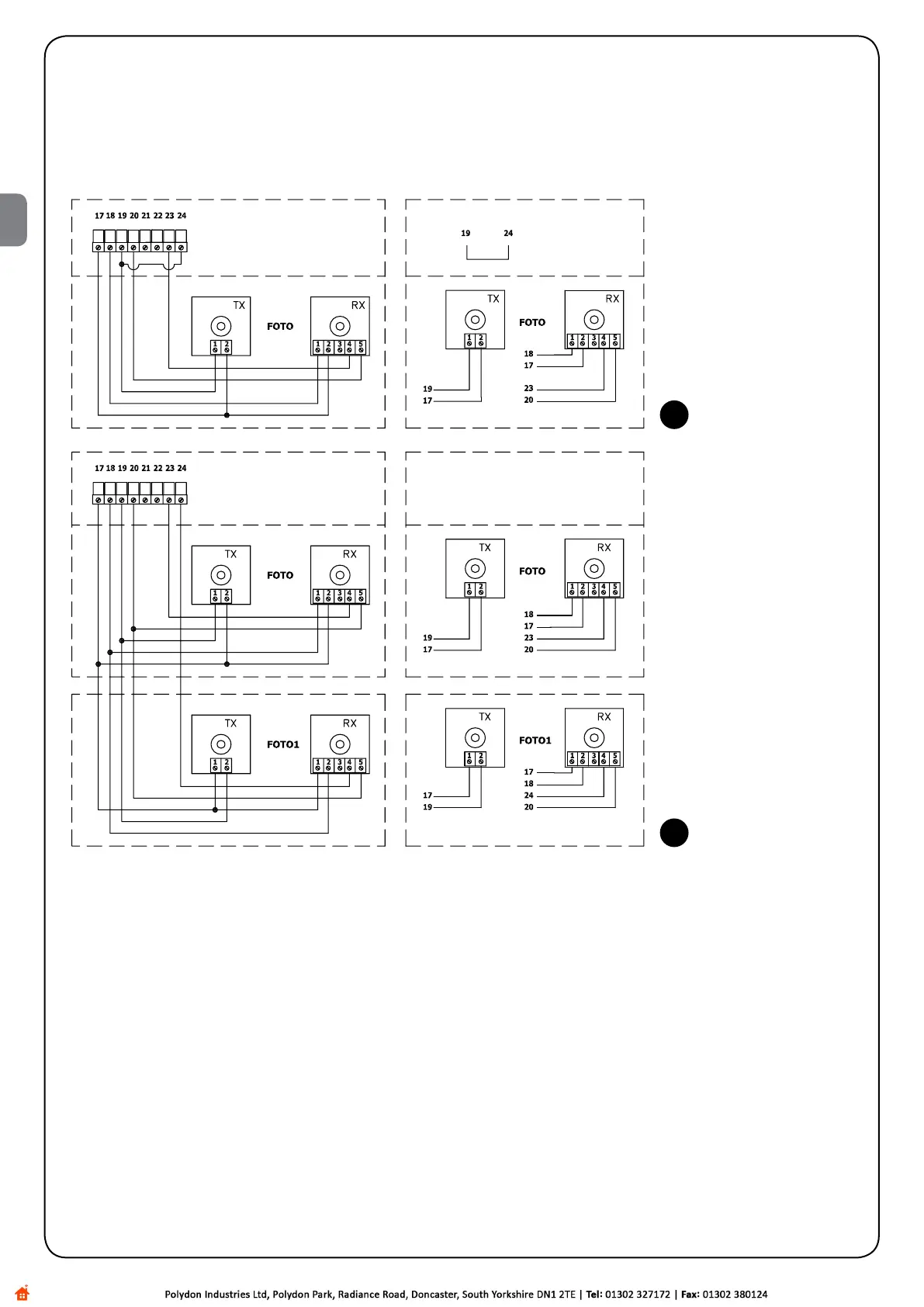

PourobtenirlaFonction“Photo-test”,ilfaut:
•PositionnerleDip-switch10surON
•Connecterlesphotocellulescommedansla(sil’onn’utilise
quelasortiePHOTO)oucommedansla(sionutiliseaussi
lasortiePHOTO1).
 L’alimentation des émetteurs des photocellules ne provient pas
directement de la sortie des services, mais de la sortie PHO-
TOTEST. Le courant maximum utilisable sur la sortie PHOTO-
TESTestde75mA(3pairesdephotocellules).
•Alimenter les récepteurs directement de la sortie services de
l’armoiredecommande(bornes17-18).
Le test des photocellules s’effectue de la façon suivante : quand un
mouvementestdemandé,oncontrôleenpremierlieuquetousles
récepteursconcernésparlemouvementl’autorisent,puisoncoupe
l’alimentation des émetteurs et on vérie que tous les récepteurs
signalent le fait en niant l’autorisation au mouvement ; on rétablit
ennl’alimentationdesémetteursetonvériedenouveaul’autori-
sationaumouvementdelapartdetouslesrécepteurs.Cen’estque
sitoutecetteséquencedonneunrésultatpositifquelamanoeuvre
démarrera.Ilesttoujoursbonenoutred’activerlesynchronismeen
coupantlesshuntsquis’yréfèrentsurlesémetteurs;c’estlaseule
manière de garantir que deux paires de photocellules n’interfèrent
pasentreelles.Vériersurlemanueldesphotocelluleslesinstruc-
tionspourlefonctionnement“SYNCHRONISÉ”.
SiuneentréesoumiseàPHOTO-TESTn’estpasutilisée(Exemple
PHOTO1)etsil’ondésirequandmêmelafonctionphoto-test,ilfaut
shunter l’entrée inutilisée avec la sortie PHOTO-TEST (bornes 19
–24)voir.
Sidansun second tempsonnedésireplus utiliser lafonctionde
“Phototest”,ilsufrad’abaisserleDip-switch10.
5
5a
FR
