2.1) Einsatzgrenzen
Die Leistungsdaten der Produkte sind in Kapitel “9 Technische Merkmale” angegeben; sie ermöglichen als einzige Werte eine korrekte
Bewertung der Eignung der Produkte.

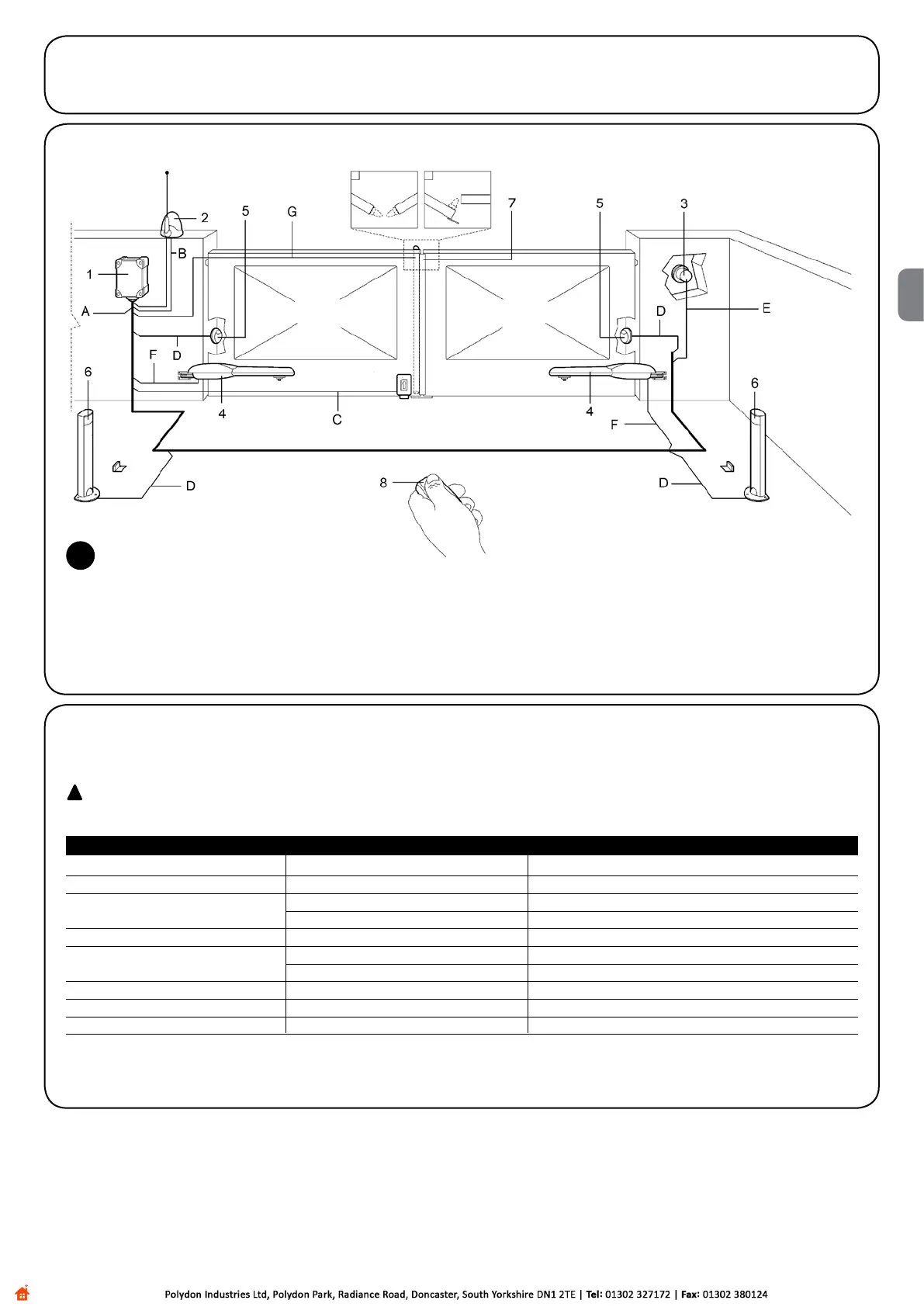

2.2) Typische Anlage
1. ZentraleA60
2. Blinkleuchte mit integrierter Antenne
3. Schlüsseltaster
4. Motoren
5. Photozellenpaar(PHOTOZELLE)
6. Photozellenpaar(PHOTOZELLE1)
7. Funksender
8. Bewegliche Hauptleiste
2
2.3) Kabelliste
IndertypischenAnlageinAbbildung2sindauchdieKabelangegeben,diezurVerbindungderverschiedenenVorrichtungenerforderlich
sind;inTabelleNr.1sinddieMerkmalederKabelverzeichnet.
!
Die benutzten Kabel müssen für die jeweilige Installation geeignet sein; zum Beispiel wird ein Kabel des Typs H03VV-F zum
Verlegen in Innenräumen empfohlen, oder des Typs H07RN-F für Außenanwendungen.
Anmerkung 1: wenndasVersorgungskabellängerals30mist,musseinKabelmitgrößeremQuerschnittbenutztwerden,z.B.3x2,5mm
2
undeineSicherheitserdunginderNähederAutomatisierungisterforderlich.
Anschluss Kabeltyp Max. zulässige Länge
A:ElektrischeVersorgungslinie N°1Kabel3x1,5mm
2
30m(Anmerkung1)
B:BlinkleuchtemitAntenne N°1Kabel2x0,5mm
2
20m
Nr.1abgeschirmtesKabeldesTypsG58 20m(vorzugsweisewenigerals5m)
C:Elektroschloss N°1Kabel2x1mm
2
20m
D:Photozellen N°1Kabel2x0,25mm
2
(Tx) 30m
N°1Kabel4x0,25mm
2
(Rx) 30m
E:Schlüsseltaster N°1Kabel4x0,25mm
2
30m
F:Motoren N°1Kabel4x1,5mm
2
3m
G:BeweglicheHauptleiste N°1Kabel2x0,25mm
2
30m
Tabelle Nr. 1: Kabelliste
