104
RU

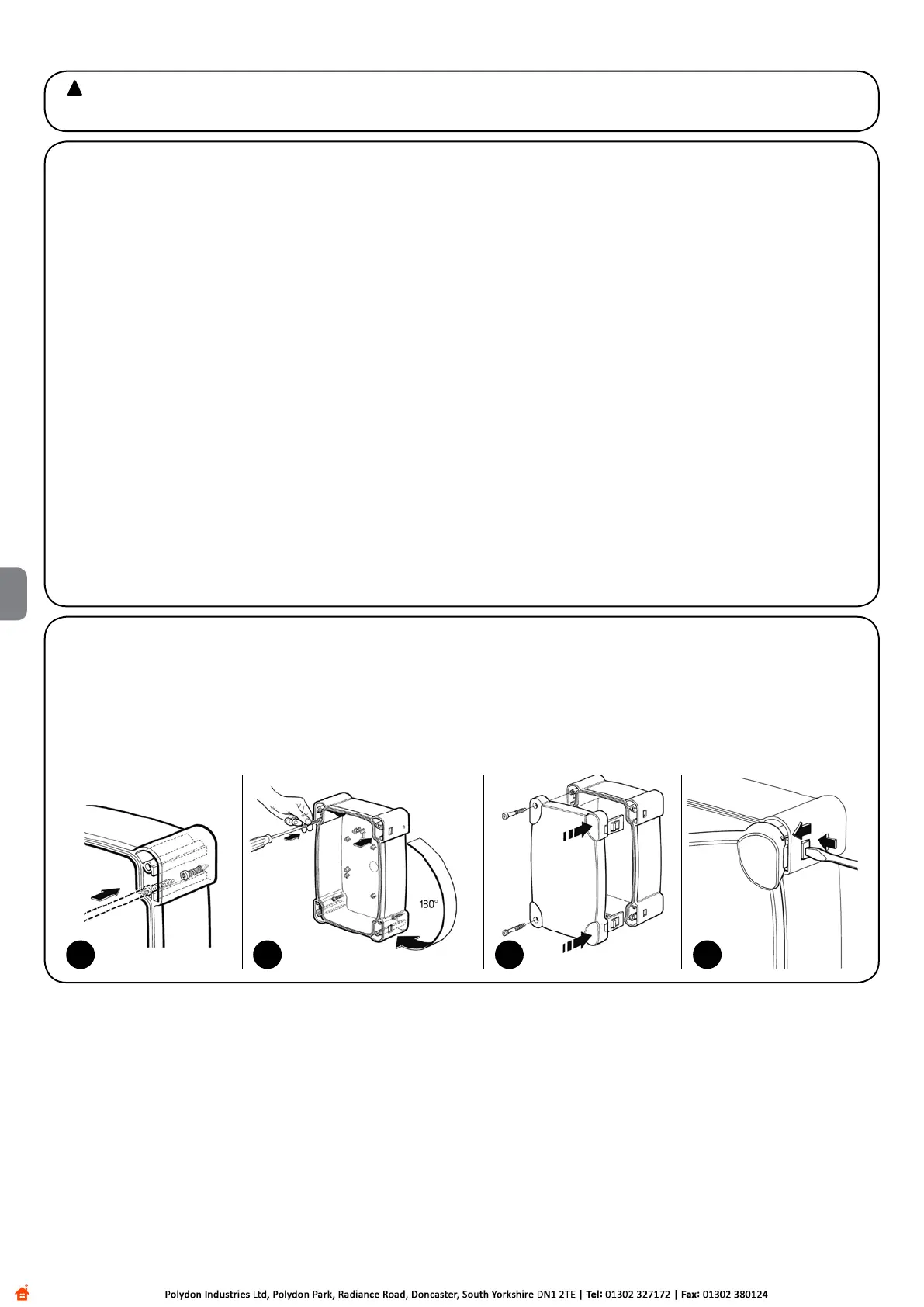

3.2) Установка блока управления
Вставьте два винта в имеющиеся верхние отверстия, установите их по направлению, указанному на рис. 3a, и завинтите их
не до конца. Поверните блок питания на 180° и выполните те же действия с другими двумя винтами. Прикрепите блок управ-
ления к стене.
Наденьте крышку на соответствующую деталь (с отверстием справа или слева) и плотно прижмите в направлениях, указан-
ных на рисунке стрелками.
Чтобы снять крышку, нужно надавить отверткой на стык, толкнув крышку вверх.
!
Монтаж должен производиться квалифицированным персоналом в соответствии с законодательством, стандарта-
ми и постановлениями, а также положениями настоящего руководства.
3) Установка
3.1) Предварительные проверки
Перед началом установки необходимо:
• Убедиться, что все материалы находятся в отличном
состоянии, пригодны для использования, и соответствуют
действующим стандартам.
• Убедиться, что конструкция ворот подходит для установки
системы автоматизации.
• Убедиться, что место для установки различных устройств
защищено от возможных ударов, а поверхности, на кото-
рые планируется произвести установку, являются доста-
точно устойчивыми.
• Прокладывать кабель только в нижней части блока; ни
в коем случае не просверливайте отверстия в боковых и
верхних стенках. Кабель должен входить в блок только с
нижней стороны!
• Установить соответствующие механические упоры, при-
крепленные земле, как для открытия, так и для закрытия
ворот.
• Ни в коем случае не разрешается погружать компоненты в
воду или другие жидкости.
• Блок не должен находиться рядом с источниками тепла
или открытого пламени; в кислой, соленой или потенциаль-
но взрывоопасной атмосфере, так как это может привести
к повреждению блоков модели A60, возникновению неис-
правностей и опасных ситуаций.
• При наличии в створке или в диапазоне хода ворот калит-
ки, убедитесь, что она не препятствует нормальному ходу
ворот. При необходимости следует установить подходящую
систему блокировки.
• Блок управления следует подключать только к линии пита-
ния с надежной системой заземления.
• Линия питания должна быть защищена соответствующими
термомагнитными и дифференциальными реле.
• Линия питания от сети должна быть оснащена устройством
отключения или аналогичной системой (расстояние между
контактами должно составлять не менее 3,5 мм при кате-
гории перенапряжения III), например, розеткой питания и
штепсельной вилкой. Если устройство отключения линии
питания не устанавливается рядом с системой автоматиза-
ции, необходимо установить систему блокировки, позволя-
ющую предотвратить случайное или несанкционированное
соединение.
3a 3b 3c 3d
